10. Организация сетей прс-с на протяжённых перегонах длиной до 70 км
На протяженных перегонах длиной до 70 км управление ДРС (дополнительными стационарными радиостанциями) может быть обеспечено за счёт выноса пульта управления ДРС на ближайшие обслуживаемые станции. На участках, оборудованных радиостанциями РС-46М на протяжённых перегонах (до 30 км) ПРС организуют с использованием ДРС, которая управляется по физической линии со стационарного пульта управления, устанавливаемого на станциях, ограничивающих этот перегон.
ДРС должны размещаться в местах, где соблюдаются условия, обеспечивающие их функционирование и безопасность:
А) В помещениях закрытых раздельных пунктов
Б) В обслуживаемых усилительных пунктах
В) В специально устанавливаемых контейнерах
Место размещения ДРС должно обеспечивать требования по механическим и климатическим воздействиям, пожарной безопасности, а также должна быть предусмотрена возможность подключения ДРС к линейному каналу ДНЦ и подключения охранно-пожарной сигнализации.
Возможны следующие варианты управления ДРС:
А) На участках, оборудованных радиостанцией РС-46М, РС-46МЦ — через выносной пульт управления ПУС ДРС;
Б) На участках, оборудованных РС-46М — с помощью РС РС-46М с функциями распорядительной станции (РС-46 МР), устанавливаемой на станциях, ограничивающих протяженные перегоны;
В) На участках, оборудованных РС-46М, РС-46МЦ — с помощью распорядительных станций СР-234М;
Г) На участках, оборудованных радиостанцией семейства РВС и РЛСМ-10 — с помощью этих радиостанций, функционирующих в режиме малой распорядительной станции.

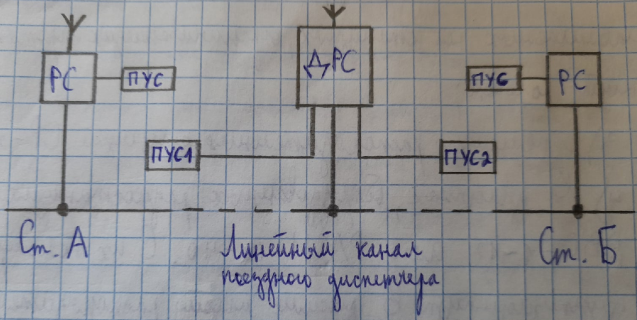

I) На перегонах до 30 км участков, оборудованных радиостанциями РС-46М, ПРС организуют с помощью ДРС, управляемых с ПУС, устанавливаемых на станциях, ограничивающих перегон.
Возможность управления ПУС от ДРС завис. от затухания сигнала в физической линии. Предельная дальность выноса пульта определяется расчётом, исходя из допустимого затухания линии не более 10 дБ и сопротивления шлейфа не более 1200 Ом.

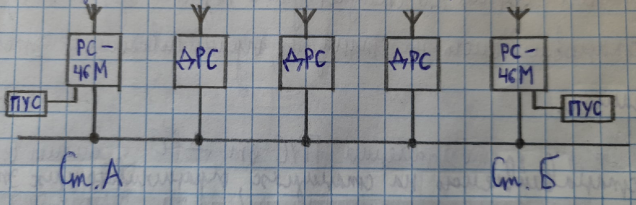

II) На участках длиной 30-70 км, оснащенных РС-46М, радиосвязь осуществляется с помощью аналогичных ДРС. Управление ДРС должно осуществляться с помощью. с помощью радиостанций РС-46М, устанавливаемых на станциях, ограничивающих протяженность перегона. Нужно перевести ее в режим распорядительной станции.
РС-46М конфигурируются для работы дополнительно в режиме СР и оснащаются специальными пультами для управления четырьмя ДРС.
11. Организация сетей прс-с на протяжённых перегонах длиной более 70 км
На протяженных перегонах длиной до 70 км управление ДРС (дополнительными стационарными радиостанциями) может быть обеспечено 2 способами.

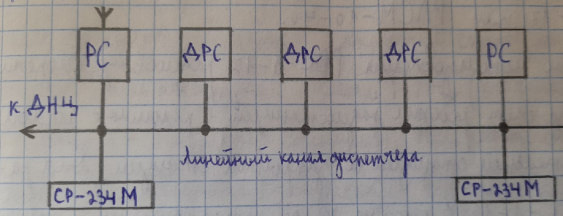

1) С помощью распорядительных станций СР-234М. На участках, оснащённых РС-46М, РС-46МЦ, обеспечение радиосвязи на протяженных перегонах может осуществляться с помощью ДРС, управляемых с распорядительной станции СР-234М. В этом случае ДРС присваиваются доп. вторые комбинации вызывных сигналов – СИП2. Аналогично эти сигналы обеспечивают вызов ДСП в рез-те работы схемы выбора при вызове ДСП со стороны ТЧМ. Этот вариант целесообразно использовать применительно к наиболее протяженным перегонам (70 км и более). При использовании СР-234М возможно управление до 7 ДРС.
2) Организация связи на перегонах, оборудованных РВС-1-12 или РЛСМ-10-40:
а) При исп. РВС-1-12 радиосвязь обеспечивать за счёт работы радиостанций в режимах малой распорядительной станции и закрытой станции. Для работы РВС-1-12 в режиме малой распорядительной станции используется панель управления РКМ48, подключаемая к пульту управления ПУ-С и предварительно запрограммированная на соединение с радиостанциями, находящимися в одной IP-сети. Панель позволяет запрограммировать адреса до 36 радиостанций и распорядительной станции. Переговоры с использованием панели РКМ48 проводятся по выделенным логическим каналам IP-сети независимо друг от друга и от параллельно установленных соединений между распорядительной станцией и любым другим абонентом сети, не задействованным в соединении. Таким образом, все переговоры могут вестись одновременно без взаимного мешающего влияния. Ограничением является лишь пропускная способность IP-сети. Для организации одного симплексного канала требуется около 80 кбит/с. В режим закрытой станции РВС-1-12 может быть приведена с пульта ПУ-С. При работе в этом режиме произв. Переадресация вызовов ДСП, поступающих из радиоканала, в линейный канал и далее на радиостанцию, адрес которой запрограммирован в радиостанции, работающей в закрытом режиме.

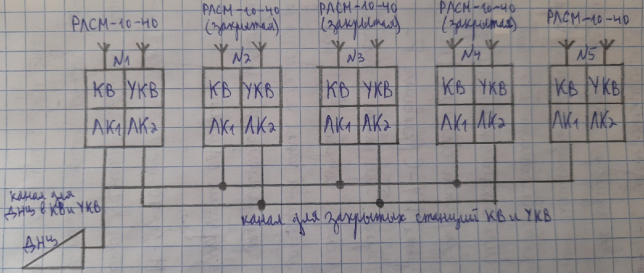

б) РЛСМ-10-40 позволяет вести переговоры через ДРС, работающие в режиме закрытой станции с подключением к ДРС по линейному каналу или в режиме малой распорядительной станции. При этом поддерживается до 4 ДРС, работающих в режиме закрытых станций.
Управление радиостанциями, работающими в режиме закрытых станций, может осуществляться как по одной общей с диспетчером линии, так и по отдельной линии диспетчерской связи. В случае, если управление осуществляется по общей линии, у радиостанции, с которой ведётся управление ДРС, клавиши МР при конфигурировании должно быть присвоено значение «главная». У радиостанций, работающих в режиме закрытых станций, клавиша МР должна иметь значение «закрытая». На рисунке показана схема организации связи с ДРС, работающими в режиме закрытых станций по отдельной линии. В этом случае режим работы ДРС завис. от того, по какой линии поступила команда управления.
В пределах одного направления диспетчерского участка не допускается установка разнотипных стационарных радиостанций РС, кроме РС с доп. распорядительными функциями, предназначенными для управления ДРС на протяженных перегонах.
