Опалубочные работы
Для возведения ядер жесткости, в качестве которых выступают лифтовые блоки,
применяют специальную |
Опалубка и опалубочная |
|
опалубку. |
||
технология должны |
||
|
||
|
обеспечивать циклы |
|
|
бетонирования не более 5–8 |
|
|
суток на возведение |
|
|
монолитных конструкций |
|
|
этажа. |
Опалубка должна обеспечивать создание в стенке ядра жесткости проёмов или штраб для соединения каркаса здания с ядром.
Подъемно-переставная опалубка
Обеспечивает возведение ядра жесткости с опережением возведения каркаса на несколько этажей (ярусов).
Опалубку крепят анкерами к возведённым частям ядра жёсткости - требуется заделка отверстий после перестановки опалубки.
Опалубку на другую захватку или ярус переставляют с помощью крана.
Схема подъемно- переставной опалубки 1 — наружная
опалубочная панель; 2 — внутренняя опалубочная панель; 3,4,5 — подмости; 6 — монолитные
конструктивные элементы ядра

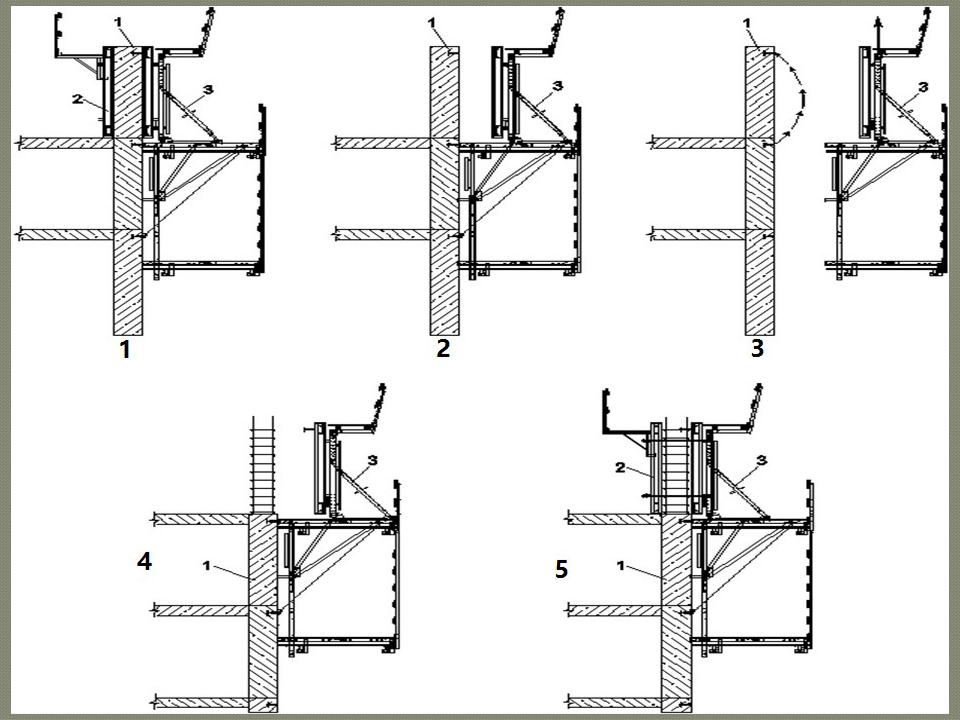

Схема перестановки подъемно-переставной опалубки на следующий ярус монтажным краном:
1 – снятие внутренней опалубочной панели;
2 – отрыв наружной опалубочной панели;
3 – отрыв наружной опалубочной панели и подмостей;
4 – установка наружной опалубочной панели и подмостей на новый ярус; создание отверстий для крепления анкеров; 5 - установка внутренней опалубочной панели на новый ярус
Самоподъемная гидравлическая опалубка
Состоит из закрепленных к стене направляющих, по которым опалубочные панели, рабочие подмости передвигают на новый ярус с помощью гидроцилиндров. После подъема опалубки и ее расклинивания направляющую подтягивают вверх и процесс подъема опалубки повторяют.
1 — наружная опалубочная панель; 2 — рабочие подмости; 3 — нижние подмости;
4 — подмости для бетонирования; 5 — направляющие балки; 6 — анкер; 7 — гидравлический домкрат; 8 — навесной башмак с гравитационным механизмом; 9 — монолитная стена
Скользящая опалубка
