Взаимосвязь кинематических и статических признаков конструкции
Кинематический признак |
|
Статический признак |
|
|
|
|
|
Геометрически изменяемая система |
|
Статически противоречивая |
|
с любым типом изменяемости |
|
система |
|
Геометрически неизменяемая |
|
Статически определимая система |
|
система с необходимым числом |
|
|
|
связей |
КИНЕМАТИЧЕСКИЙ АНАЛИЗ |
Статически неопределимая система
Геометрически неизменяемая система с избыточным числом связей
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU12x1.jpg)
12
Какие есть вопросы?
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU13x1.jpg)
13
Тогда идем дальше
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU14x1.jpg)
14
2.Кинематический анализ расчетных схем конструкций
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU15x1.jpg)
15
2.1.Базовые понятия
Число степеней свободы
Количество независимых перемещений тела или системы тел, которые происходят
без деформаций материала
W
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU16x1.jpg)
16
2.1.Базовые понятия
Диск
Любая геометрически неизменяемая система
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU17x1.jpg)
17
2.1.Базовые понятия
Диск «земля»
Основание, на которое опирается конструкция
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU18x1.jpg)
18
2.1.Базовые понятия
Узел
Независимая материальная точка
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU19x1.jpg)
19
2.1.Базовые понятия
Кинематическая связь
Механическое устройство, уничтожающее степени свободы
Виды кинематических связей
Внутренние связи
Внешние связи
![](/html/69887/1880/html_Z5LRvxHaA5.TMYV/htmlconvd-ZhmNTU20x1.jpg)
20

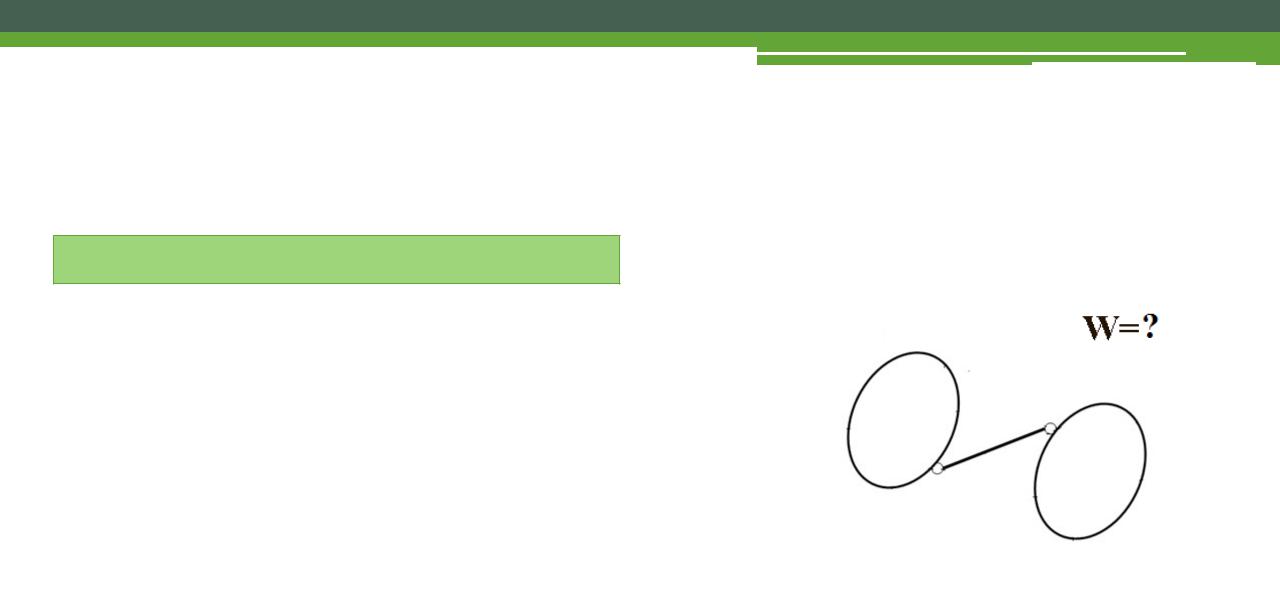

2.1.Базовые понятия
Типы внутренних связей
Стержень
