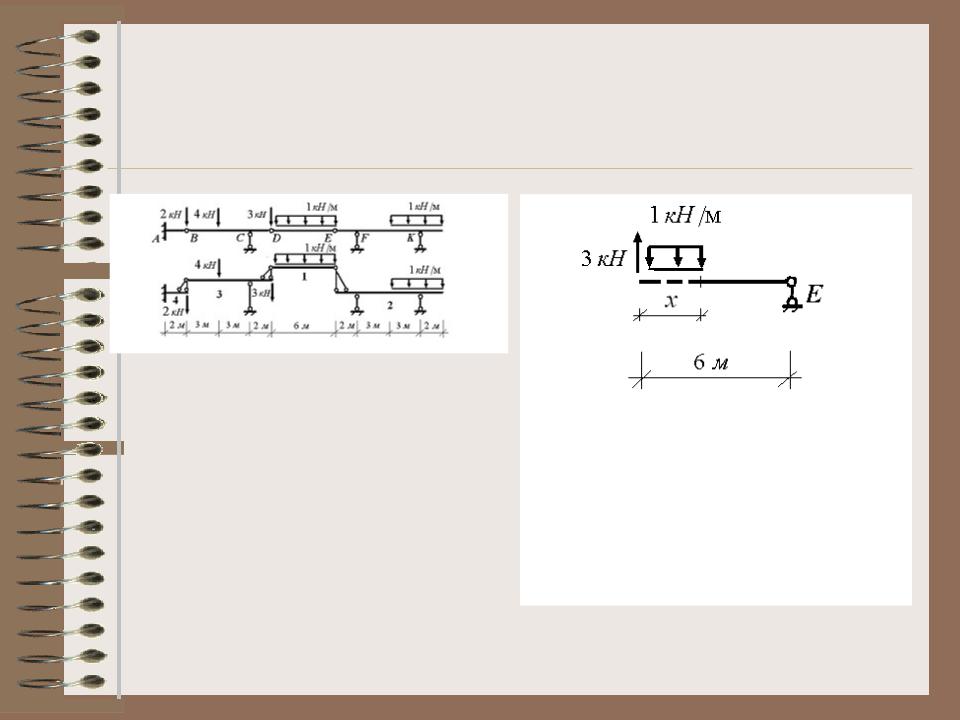

Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
M = 3·x -
0.5x2
Q = 3 - 1·x Q = 0 x = 3 мM(0) = 0 M(3) = 4.5 кНм
11.03.2021 |
ПГУ, кафедра механики |
91 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
M = 3·x -
0.5x2
Q = 3 - 1·x Q = 0 x = 3
мM(0) = 0 M(3) = 4.5 кНм M(6) =
11.03.2021 |
ПГУ, кафедра механики |
92 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
M = 3·x -
0.5x2
Q = 3 - 1·x Q = 0 x = 3
мM(0) = 0 M(3) = 4.5 кНм M(6) = 0
11.03.2021 |
ПГУ, кафедра механики |
93 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6 |
|
|
м |
|
|
M = 3·x - |
|
|
0.5x2 |
|
|
Q = 3 - 1·x Q = 0 x = 3 |
|
|
м |
M(3) = 4.5 кНм |
|
M(0) = 0 |
|
|
M(6) = 0 |
|
|
Q(0) = |
|
|
11.03.2021 |
ПГУ, кафедра механики |
94 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6 |
|
|
м |
|
|
M = 3·x - |
|
|
0.5x2 |
|
|
Q = 3 - 1·x Q = 0 x = 3 |
|
|
м |
M(3) = 4.5 кНм |
|
M(0) = 0 |
|
|
M(6) = 0 |
|
|
Q(0) = 3 кН |
|
|
11.03.2021 |
ПГУ, кафедра механики |
95 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6 |
|
|
м |
|
|
M = 3·x - |
|
|
0.5x2 |
|
|
Q = 3 - 1·x Q = 0 x = 3 |
|
|
м |
M(3) = 4.5 кНм |
|
M(0) = 0 |
|
|
M(6) = 0 |
|
|
Q(0) = 3 кН Q(6) |
|
|
03.2021 |
ПГУ, кафедра механики |
96 |
11.= |
|
|
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6 |
|
|
м |
|
|
M = 3·x - |
|
|
0.5x2 |
|
|
Q = 3 - 1·x Q = 0 x = 3 |
|
|
м |
M(3) = 4.5 кНм |
|
M(0) = 0 |
|
|
M(6) = 0 |
|
|
Q(0) = 3 кН Q(6) = - 3 кН |
|
|
11.03.2021 |
ПГУ, кафедра механики |
97 |

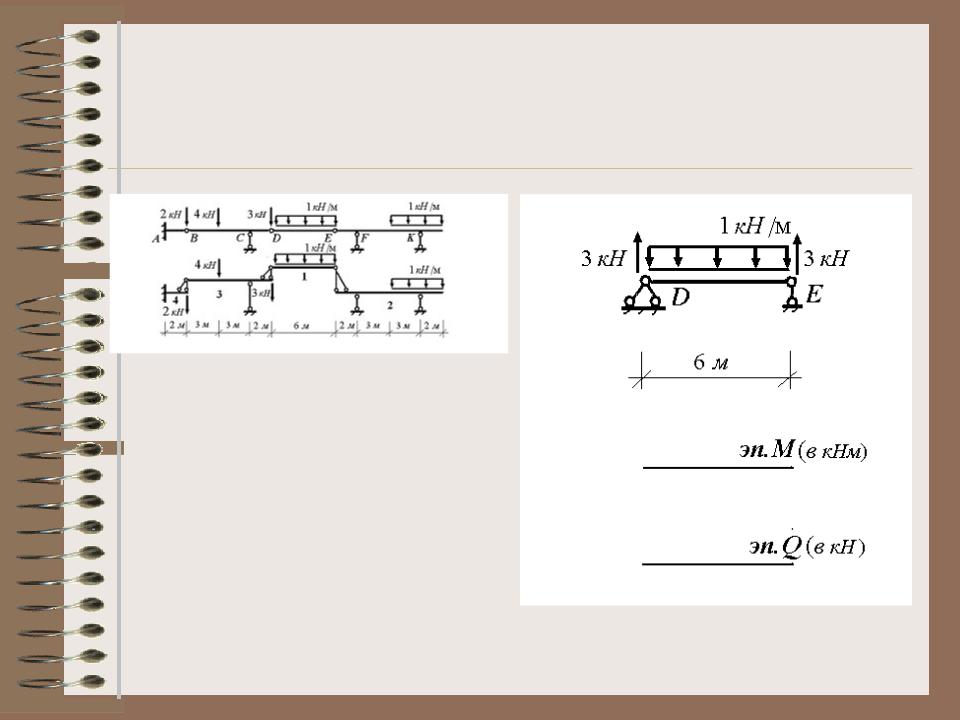

Расчет звена DE
Построение эпюр внутренних усилий
0 ≤ x ≤ 6 |
|
|
м |
|
|
M = 3·x - |
|
|
0.5x2 |
|
|
Q = 3 - 1·x Q = 0 x = 3 |
|
|
м |
M(3) = 4.5 кНм |
|
M(0) = 0 |
|
|
M(6) = 0 |
|
|
Q(0) = 3 кН Q(6) = - 3 кН |
|
|
11.03.2021 |
ПГУ, кафедра механики |
98 |
Расчет звена DE
Построение эпюр внутренних усилий
0 ≤ x ≤ 6 |
|
|
м |
|
|
M = 3·x - |
|
|
0.5x2 |
|
|
Q = 3 - 1·x Q = 0 x = 3 |
|
|
м |
M(3) = 4.5 кНм |
|
M(0) = 0 |
|
|
M(6) = 0 |
|
|
Q(0) = 3 кН Q(6) = - 3 кН |
|
|
11.03.2021 |
ПГУ, кафедра механики |
99 |
Расчет звена DE
Построение эпюр внутренних усилий
0 ≤ x ≤ 6 |
|
|
м |
|
|
M = 3·x - |
|
|
0.5x2 |
|
|
Q = 3 - 1·x Q = 0 x = 3 |
|
|
м |
M(3) = 4.5 кНм |
|
M(0) = 0 |
|
|
M(6) = 0 |
|
|
Q(0) = 3 кН Q(6) = - 3 кН |
|
|
11.03.2021 |
ПГУ, кафедра механики |
100 |
