Приложение к Графические характеристики центробежных насосов

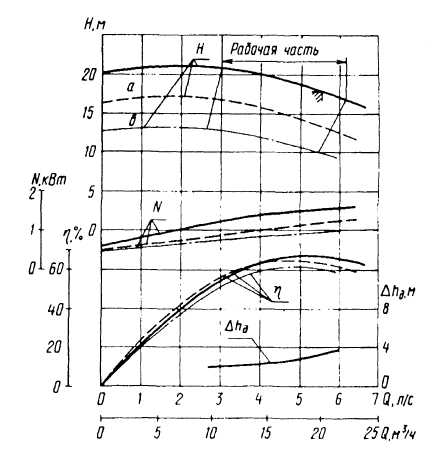

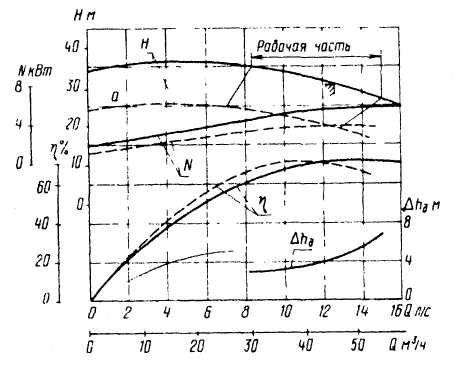

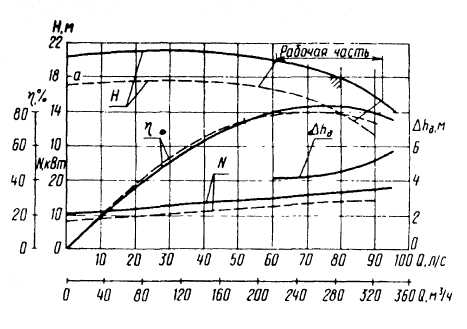

Рисунок К.1 – Характеристика насосов К8/18 Рисунок К.2 – Характеристика насосов КМ8/18; n = 2900 об/мин К20/18 и КМ20/18а; n = 2900 об/мин

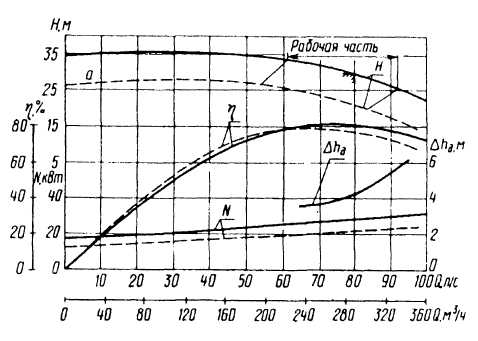

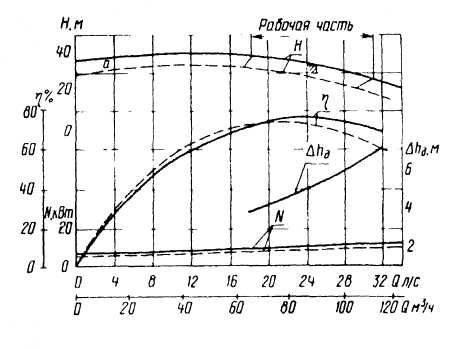

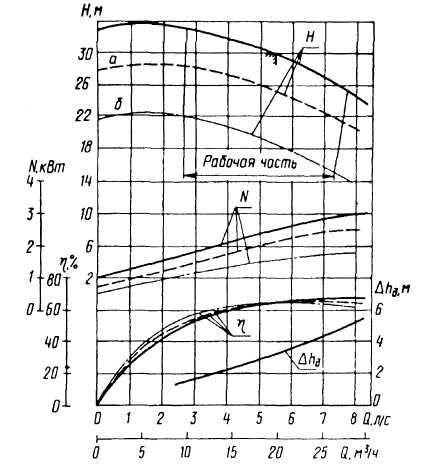

Рисунок К.3 – Характеристика насосов Рисунок К.4 – Характеристика насоса

К 20/30 и КМ 20/30; n = 2900 об/мин К90/20; n = 2900 об/мин

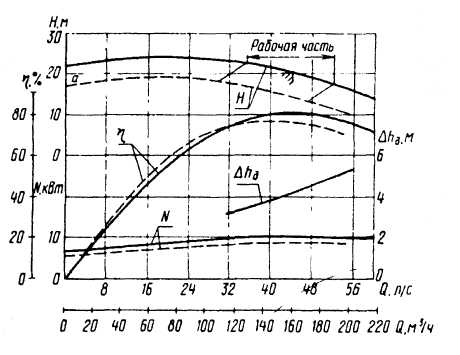

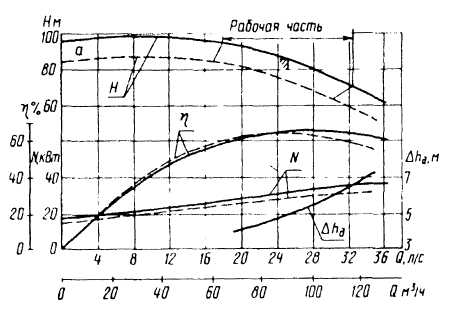

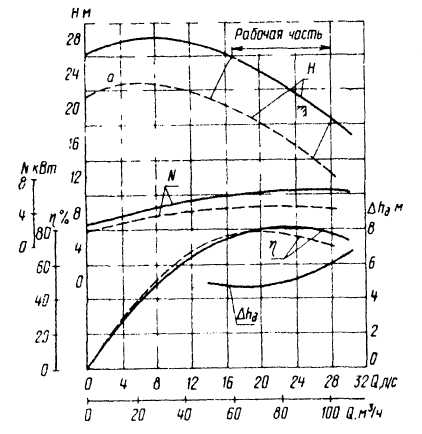

Рисунок К.5 – Характеристика насоса К90/85; Рисунок К.6. – Характеристика насосов

n = 2900 об/мин К45/30 и КМ45/30; n = 2900 об/мин

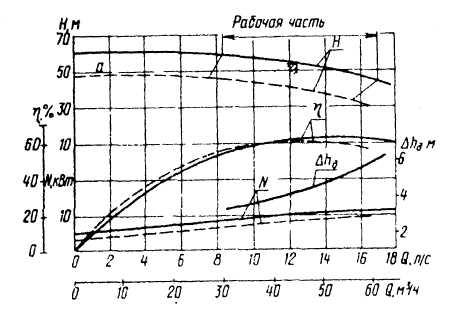

Рисунок К.7 – Характеристика насосов Рисунок К.8 – Характеристика насосов

К90/35 и КМ 90/35; n = 2900 об/мин К45/55 и КМ45/55; n = 2900 об/мин

Рисунок К.9 – Характеристика насосов Рисунок К.10 – Характеристика насосов

К90/55 и КМ90/55а; n = 2900 об/мин К160/20 и КМ160/20; n = 1450 об/мин

Рисунок К.11 – Характеристика насосов Рисунок К.12 – Характеристика насосов

К290/18; n = 1450 об/мин К290/30; n = 1450 об/мин

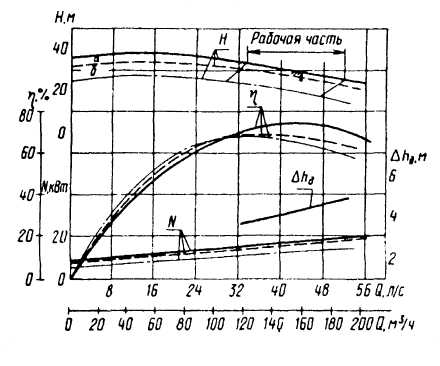

Рисунок К.13 – Характеристика насосов типа К160/30; n = 1450 об/мин

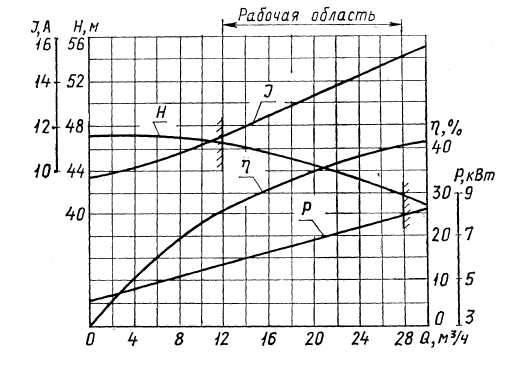

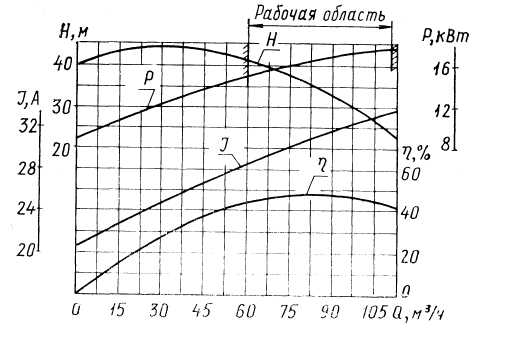

Рисунок К.14 – Характеристика насоса ЦГ 50/12,5-3-1

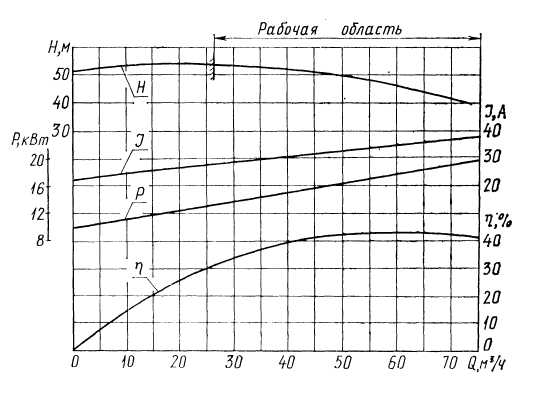

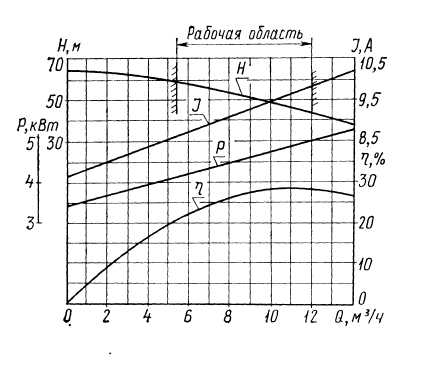

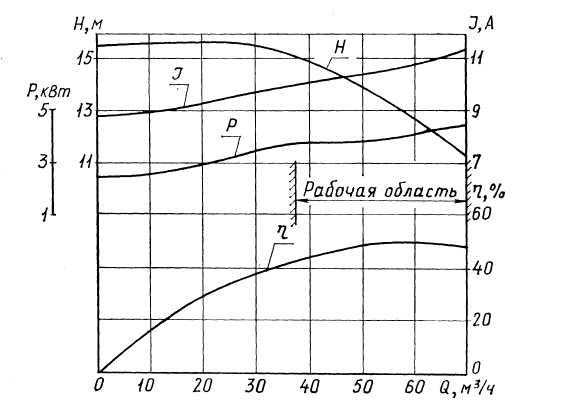

Рисунок К.15 – Характеристика насоса Рисунок К.16 – Характеристика насоса

ЦГ 50/50-15-1 и ЦГ 50/50-15-4 ЦГ 50/50-15-6

Рисунок К.17 – Характеристика насоса Рисунок К.18 – Характеристика насоса

2ХГ-5-4,5-1 1,5ХГ-6×3-2,8-2

Рисунок К.19 – Характеристика насоса 4ХГ-12-14-3
