Приложение д Рабочие поля q – h центробежных насосов [24, 29]

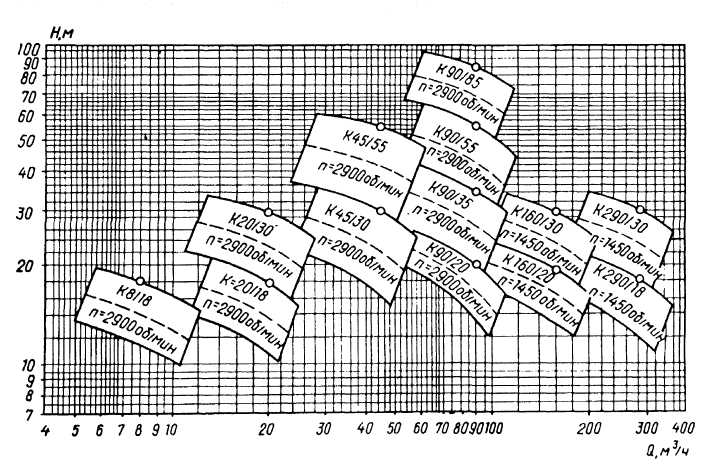

Рисунок Д.1 – Рабочие поля Q – Н центробежных насосов типов К и КМ

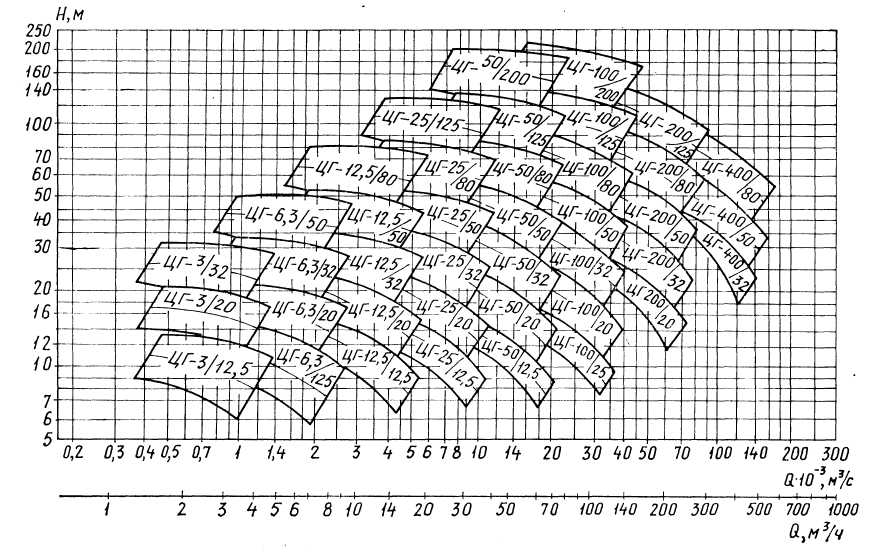

Рисунок Д.2 – Рабочие поля Q – Н центробежных насосов типа ЦГ

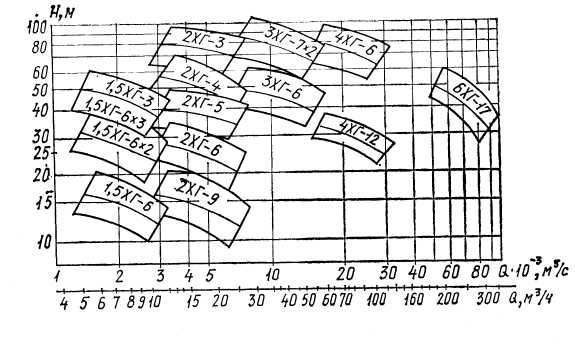

Рисунок Д.3 – Рабочие поля Q – Н центробежных насосов типа ХГ
Приложение е
Конструкции центробежных насосов [15, 29]
Насосы типов К и КМ – это горизонтальные одноступенчатые консольные насосы с односторонним подводом жидкости к рабочему колесу. Они предназначены для перекачивания в стационарных условиях чистой воды (кроме морской) с рН = 7, температурой от 0°С до 85°С , содержащей твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%, а также других жидкостей, сходных с водой по плотности, вязкости и химическому составу.
Насосы типа К представляют собой насосы с горизонтальным валом на отдельной стойке, насосы типа КМ – моноблочные на горизонтальном валу электродвигателя.

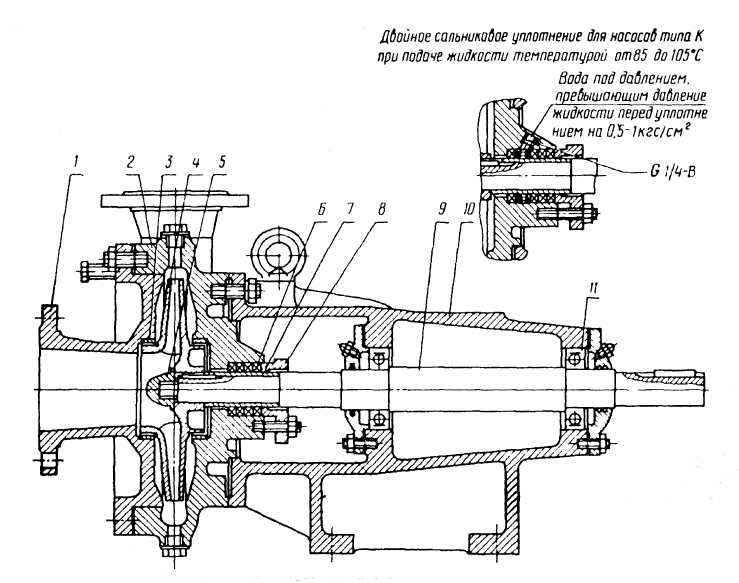

1 – крышка корпуса; 2 – корпус насоса; 3 – уплотнительные кольца;
4 – рабочее колесо; 5 – гайка; 6 – сальниковая набивка; 7 – сменная защитная втулка; 8 – крышка сальника; 9 – приводной вал насоса; 10 – опорный кронштейн; 11 – подшипник шариковый.
Рисунок Е. 1 – Разрез консольного центробежного насоса типа К

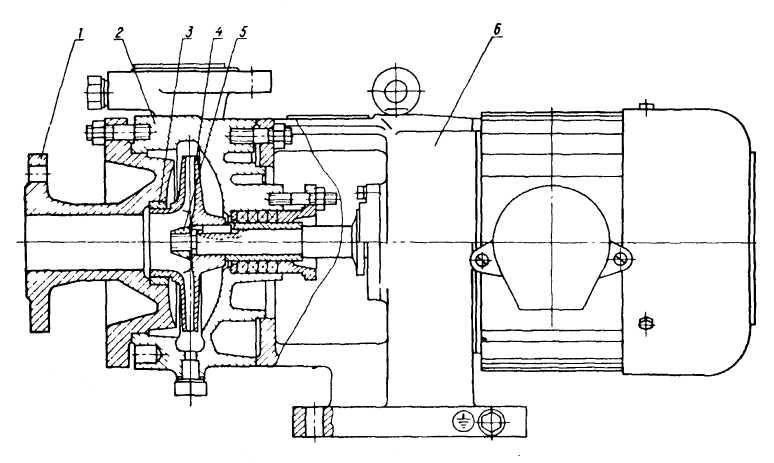

1 – крышка корпуса; 2 – корпус насоса; 3 – уплотнительные кольца;
4 – рабочее колесо; 5 – гайка рабочего колеса; 6 – фонарь.
Рисунок Е. 2 – Разрез моноблочного центробежного насоса типа КМ
Центробежные герметичные электронасосы типа ЦГ и ХГ (рисунки Е3 и Е4) предназначены для перекачивания в стационарных условиях агрессивных, нейтральных, токсичных и взрывоопасных жидкостей и сжиженных газов.
Электронасосы типа ЦГ, имеющие принципиально идентичную конструкцию, представляют собой единый герметичный агрегат, состоящий из насосной части и специального встроенного трехфазного асинхронного электродвигателя с короткозамкнутым ротором.

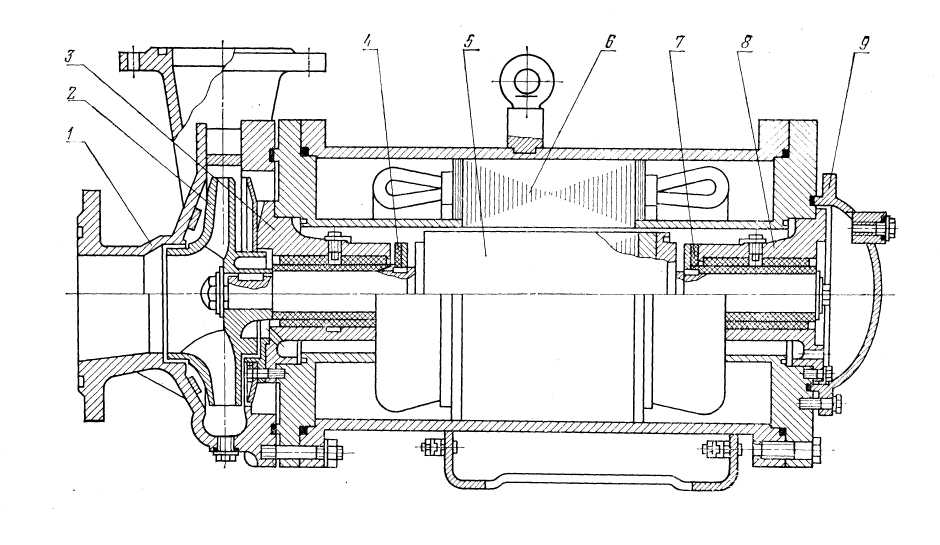

1 – корпус насоса; 2 – рабочее колесо; 3 – передний подшипник; 4 и 7 – упорные подшипники; 5 – ротор; 6 – статор; 8 – задний подшипник; 9 – задняя крышка.
Рисунок Е.3 – Разрез электронасоса типа ЦГ
Насос – центробежный одноступенчатый, со спиральным отводом и осевым подводом. Рабочее колесо – одностороннего входа; расположено на валу электродвигателя. Щелевое уплотнение, образуемое кольцом, вращающимся вместе с валом, и корпусом подшипника, исключает возможность попадания в электродвигатель случайных твердых частиц.
Насосная часть электронасосов типа ХГ в зависимости от марки представляет собой одно-, двух- или трехступенчатый насос. В каждую ступень входят рабочее колесо и направляющий аппарат. Колесо установлено на консольном конце вала электродвигателя. Ступени расположены в корпусе насоса, на котором размещен напорный патрубок. Со стороны входа они закрыты крышкой со всасывающим патрубком. Корпус насоса шпильками стягивается крышкой и фланцем электродвигателя через прокладки.

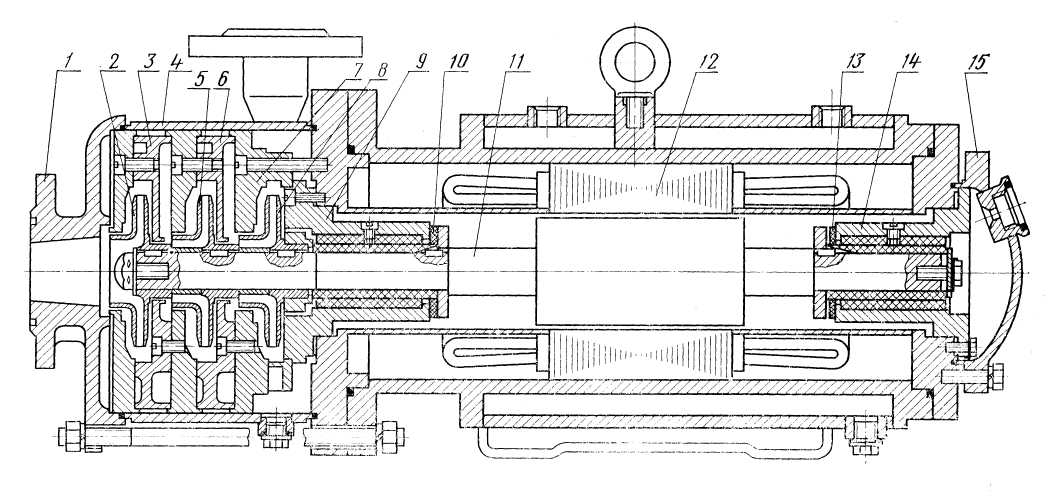

1 – крышка со всасывающим патрубком; 2 рабочее колесо 1-й ступени; 3, 6 и 7 – направляющие аппараты; 4 – корпус насоса; 5 – рабочее колесо 2-й ступени; 8 – рабочее колесо 3-й ступени; 9 – передний подшипник; 10 и 13 – упорные подшипники; 11 – ротор; 12 – статор; 14 – задний подшипник; 15 – задняя крышка.
Рисунок Е.4 – Разрез электронасоса 1,5ХГ-6×3-2,8-2
