Приложение г
Коэффициенты местных сопротивлений в трубопроводах
Таблица Г.1 – Коэффициенты местных сопротивлений в трубопроводах [4;3]
|

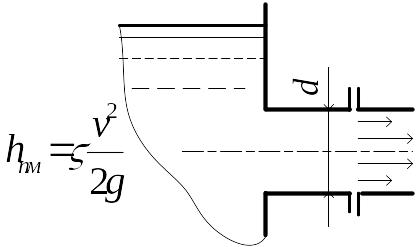

I. Вход в трубу: с острыми краями ζ=0,5 с закругленными ξ=0,2 I I Выход из трубы ξ=1,0 |
||||
|

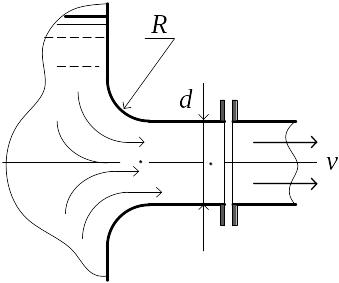

Вход в трубу с закругленными краями |
||||
R/d |
0,02 |
0,08 |
0,16 |
0,2
|
|
ζ |
0,36 |
0,15 |
0,06 |
0,03 |
|
|

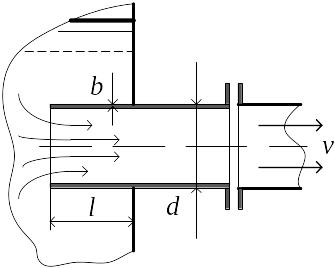

Вход во встроенный насадок |
||||
при
|
b/d |
0 |
0,02 |
0,05 |
|
ζ |
1.0 |
0,72 |
0,5 |
||
Таблица Г.2–Изменение диаметра труб [4;5]
|
Конический диффузор |
|||||||||
θº |
5 |
10 |
15 |
20 |
30 |
|||||
φд |
0,15 |
0,25 |
0,35 |
0,45 |
0,65 |
|||||
|
Внезапное расширение |
|||||||||
Если
|
||||||||||
|
Внезапное расширение |
|||||||||
|
θº |
10 |
20 |
30 |
40 |
|||||
ζ |
0,04 |
0,05 |
0,07 |
0,08 |
||||||
|
θº |
10 |
20 |
30 |
40 |
|||||
ζ |
0,07 |
0,09 |
0,12 |
0,14 |
||||||
|
θº |
10 |
20 |
30 |
40 |
|||||
ζ |
0,08 |
0,10 |
0,14 |
0,17 |
||||||
|

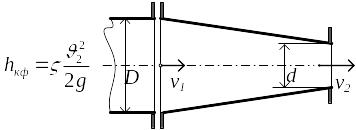

Конический конфузор |
|||||||||
|
||||||||||
,
то
·
Продолжение таблицы Г.2
|
Внезапное сужение |
||||||
Значение коэффициента внезапного сужения |
|||||||
Re |
Величина отношения F0/F1 |
||||||
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
||
100 |
1.3 |
1,2 |
1,1 |
1,0 |
0,9 |
0,8 |
|
1000 |
0,64 |
0,5 |
0,44 |
0,35 |
0,3 |
0,24 |
|
10000 |
0,5 |
0,4 |
0,35 |
0,3 |
0,25 |
0,2 |
|
>10000 |
0,45 |
0,4 |
0,35 |
0,3 |
0,25 |
0,2 |
|
Таблица Г.3 –Отводы и колена
|
||||||
Колено
|
Материал |
Угол поворота,αº |
||||
15 |
30 |
45 |
60 |
90 |
||
Чугун, сталь, ζ |
0,062 |
1,165 |
0,320 |
0,684 |
1,265 |
|
Цветные металлы, ζ |
0,042 |
0,130 |
0,220 |
0,471 |
1,129 |
|
Таблица Г.4 –Запорная арматура [4;7]
|
D, мм 25 50 100 |
S/d ζ ζ ζ |
1 0,23 0,16 0,14 |
3/4 0,90 0,68 0,55 |
1/2 4,1 3,0 2,6 |
1/4 32 20 16 |
||||||
|
при полном открытии |
D, мм ζ |
13 10,8 |
25 6,1 |
50 4,6 |
100 4,1 |
||||||
|
при
|
аº
ζ |
0
0,15 |
10
0,36 |
30
3,05 |
60
71,5 |
||||||
Продолжение таблицы Г –4
|
αº
ζ |
0
0 |
5
0,36 |
20
2,7 |
40
18,2 |
70
675 |
|||||||||||||||||||
Клапан обратный |
|||||||||||||||||||||||||
|
d, мм |
40 |
70 |
100 |
200 |
300 |
500 |
||||||||||||||||||
ζ |
1,3 |
1,4 |
1,5 |
1,9 |
2,1 |
2,5 |
|||||||||||||||||||
Фильтр сетчатый |
|||||||||||||||||||||||||
|
d, мм |
40 |
50 |
75 |
100 |
150 |
200 |
300 |
500 |
||||||||||||||||
ζ |
12 |
10 |
8,5 |
7 |
6 |
5,2 |
3,7 |
2,5 |
|||||||||||||||||

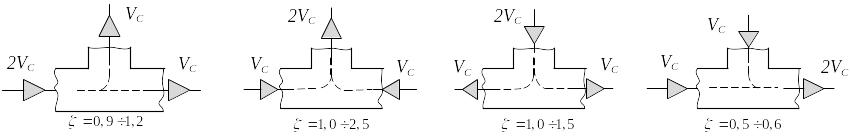

Рисунок Г.1 – Коэффициенты сопротивления тройников [3;17]
Если соотношение потоков в тройниках иное, отличное от приведенных выше, то коэффициент сопротивления может быть определен по следующей схеме и таблице Г –6
Коэффициенты сопротивления в тройниках определяются в зависимости от от расхода жидкости в ответвлении Vотв к общему расходу Vобщ в основном трубопроводе (магистрали).
Значения
ξмс
(ξм
или ξотв)
относятся к скоростному напору в
магистрали, т.е. потери напора
, где
скорость
жидкости в магистрали, определяемая по
суммарному расходу жидкости до ответвления
(при разделении потоков) или по суммарному
расходу при слиянии потоков в тройнике.
При
определенном соотношении
в
тройнике коэффициент
может иметь отрицательное значение,
так как при слиянии или разделении
потоков возможно всасывание жидкости
и соответственно увеличение напора.
а) б)

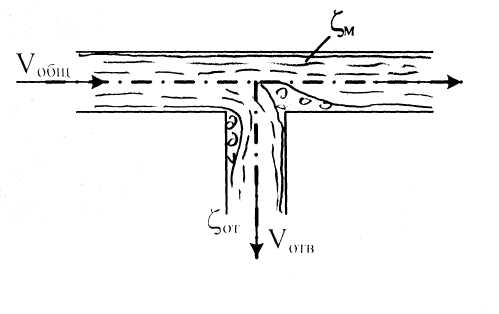

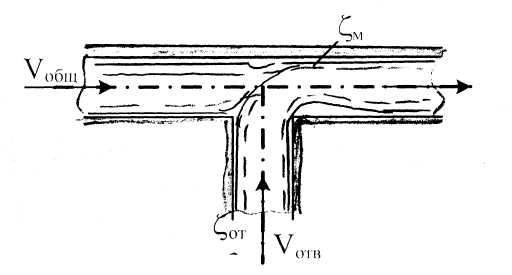

Рисунок Г.2– Схемы движения потоков в тройниках: а) – слияние потоков; б) – разделение потоков [17]
Таблица Г.6– Коэффициенты местных сопротивлений в тройниках [17]
Местные сопротивления |
Отношение
расходов
|
|||||
0,0 |
0,2 |
0,4 |
0,6 |
0,8 |
1,0 |
|
Коэффициенты ξ |
||||||
Втекание потока в магистраль (слияние потоков) |
||||||
|
–1,2 |
–0,4 |
0,08 |
0,47 |
0,72 |
0,01 |
|
0,04 |
0,17 |
0,30 |
0,41 |
1,51 |
0,60 |
Вытекание потока из магистрали (разделение потоков) |
||||||
|
0,95 |
0,88 |
0,89 |
0,95 |
1,10 |
1,28 |
|
0,04 |
–0,08 |
–0,05 |
0,07 |
0,21 |
0,35 |
