Теория нелинейных колебаний
Лабораторная работа №5
«Исследование генератора с внешним возбуждением на биполярном транзисторе»
Выполнили студенты:
Иванков Антон
Саулис Станислав
Иванова Екатерина
4-курс
Специальность: Радиофизика и электроника
Преподаватель: Ермоленко И.А.
Сделали: 17.10.13
Сдали:31.10.13
Калининград 2013
Цель работы
Исследование режимов работы генератора с внешним возбуждением на биполярном транзисторе.
В качестве измерительных приборов используются:
- цифровой мультиметр, расположенный на правой панели установки;
- генератор низкой частоты, расположенный на левой панели установки;
- осциллограф.
Порядок выполнения лабораторной работы
-
Снятие статических характеристик: выходная и переходная характеристики.
-
Исследование ГВВ в динамическом режиме
-
. Исследование зависимости режима работы от амплитуды сигнала возбуждения
-
. Исследование зависимости режима работы от напряжения смещения
-
. Снятие нагрузочной характеристики
-
Результаты
-
Выходная характеристика
Таблица 1
ECM =0.62 В
IK, мА |
5 |
5 |
5 |
UK, В |
5 |
7.5 |
10 |
Таблица 2
ECM =0.70 В
IK, мА |
20 |
22 |
24 |
UK, В |
5 |
7.5 |
10 |
Таблица 3
ECM =0.73 В
IK, мА |
33 |
35 |
38 |
UK, В |
5 |
7.5 |
10 |
Переходная характеристика
Таблица 4 UK = 5 В
IK, мА |
3 |
5 |
8 |
11 |
18 |
25 |
ЕСМ, В |
0,32 |
0,34 |
0,66 |
0,68 |
0,70 |
0,72 |
Таблица 5 UK = 7,5 В
IK, мА |
3 |
5 |
8 |
14 |
19 |
22 |
ЕСМ, В |
0,62 |
0,64 |
0,66 |
0,68 |
0,70 |
0,72 |
Таблица 6 UK = 10 В
IK, мА |
4 |
5 |
9 |
15 |
20 |
30 |
ЕСМ, В |
0,62 |
0,64 |
0,66 |
0,68 |
0,70 |
0,72 |
2. Исследование ГВВ в динамическом режиме
2.1. Исследование зависимости режима работы от амплитуды сигнала возбуждения
Таблица 6
Uвх, В |
6,2 |
16,1 |
6,2 |
16,1 |
6,2 |
16,1 |
IK, мА |
25 |
81 |
66 |
122 |
78 |
130 |
ЕСМ, В |
0,55 |
0,63 |
0,72 |
|||
Pпот, мВт |
15 |
44 |
41 |
77 |
56 |
93 |
Pвых, мВт |
77 |
652 |
204 |
982 |
241 |
1046 |
КПД, % |
19 |
7 |
20 |
7 |
23 |
8 |

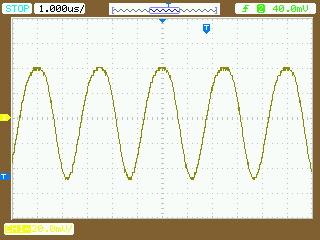

Рис.1 Угол отсечки 90̊
Рис.2 угол отсечки 45̊
Рис.3 Угол отсечки 0̊
2.2. Исследование зависимости режима работы от напряжения смещения
Таблица 7 Uвх = 10000 мВ
IK, мА |
78 |
81 |
92 |
100 |
105 |
115 |
ЕСМ, В |
0,58 |
0,60 |
0,62 |
0,64 |
0,66 |
0,68 |
2.3. Снятие нагрузочной характеристики
Таблица 8
Uвх = 10000 мВ ЕСМ=0,68В
|
IK, мА |
Uнагр, В |
Rн1 |
140 |
2,8 |
Rн2 |
140 |
3,5 |
Rн3 |
140 |
4,3 |
Rн4 |
140 |
5,2 |
Rн5 |
140 |
6,0 |
