31. Условные обозначения на геологических картах.

(Для характеристики горных пород по возрасту, составу и происхождению используются различные условные знаки: цветовые, штриховые, буквенные и цифровые.

Четвертичная Неогеновая Палеогеновая Меловая Юрская Триасовая Пермская Каменноугольная Девонская Силурийская Ордовикская Кембрийская Протерозойская эонотема Архейская эонотема

Q N Р (E) К J Т Р С D S О )Є ( РR АR

Светло- или голубовато-серый Лимонно-желтый Желто-оранжевый Зеленый Синий Фиолетовый Светло-коричневый Серый Коричневый Серовато-зеленый Темно-зеленый (табачный) Сине-зеленый Розовый Темно-розовый

Цветовыми знаками показывают возраст осадочных и стратифицированных вулканогенных и метаморфогенных пород в соответствии с международными стандартами (табл. 1). При этом для обозначения пород нижнего отдела какой-либо системы применяется темный тон, для среднего и верхнего – более светлые тона того же цвета. Яркими цветами отражают состав магматических горных пород (табл.2). На одноцветных картах со штриховыми знаками возраст горных пород обозначают буквенными и цифровыми обозначениями.

Штриховыми знаками изображают вещественный состав горных пород различного происхождения. Главные литологические и петрографические типы пород показываются простыми знаками, породы промежуточного состава – различными сочетаниями этих знаков или их усложненными формами (Рис.5). Штриховые условные знаки применяют на геологических картах, стратиграфических колонках и геологических разрезах.

Буквенные и цифровые обозначения (индексы) служат для указания возраста и происхождения пород. Буквами греческого алфавита обозначают также состав интрузивных и некоторых вулканогенных пород (табл. 2).

31. Стратиграфические колонки и геологические разрезы (профили).

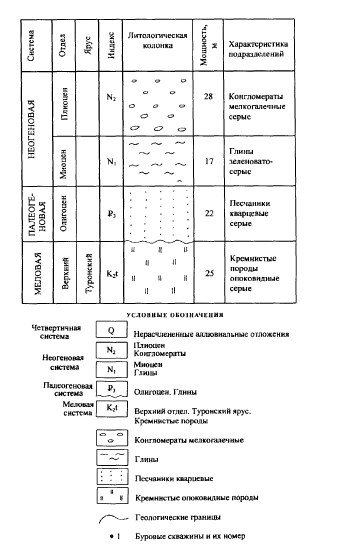

(Стратиграфическая колонка состоит из ряда вертикальных граф, включающих в себя (слева направо):

• общую стратиграфическую шкалу с указанием системы, отдела, яруса;

• индекс стратиграфического подразделения;

• колонку, в которой штриховыми знаками изображается состав и цветом (как на карте) возраст стратиграфических подразделений, положение находок органических остатков, а также взаимоотношения подразделений между собой;

• мощность (в метрах) или интервалы мощности при ее изменчивости выделенных на карте подразделений;

• характеристику подразделений с указанием местных стратиграфических подразделений (серия, свита и т. д.), краткого описания вещественного состава с перечнем важнейших ископаемых органических остатков.

Ширина всех граф, кроме колонки и характеристики пород, принимается 1-1,5 см; колонки - 3-4 см, а графа характеристика подразделений - по необходимости.

Стратиграфические подразделения в колонке раскрашиваются и индексируются в полном соответствии с цветами и индексами подразделений, выделенных на геологической карте. Выделенные древние подразделения, не вскрытые на геологической карте, в колонке показываются на 2/3 ее ширины.

Вертикальный масштаб стратиграфической колонки выбирается так, чтобы ее высота не превышала размеров вертикальной рамки карты и на ней можно было бы отразить основные особенности строения выделенных подразделений. Колонка строится по максимальным мощностям отложений, но если из-за большой мощности каких-либо подразделений длина колонки излишне возрастает, то допускается делать «разрыв» внутри однородных по составу интервалов разреза, изображаемый тонкой двойной (с промежутком в 2 мм) волнистой линией.

Литологический состав отложений в колонке изображается горизонтально расположенными штриховыми условными знаками. Нижняя часть колонки ограничивается сплошной черной линией.

Геологические разрезы представляют собой изображение залегания пород в плоскости вертикального сечения земной коры на ту или иную глубину от ее поверхности. Геологические разрезы являются обязательным элементом геологической карты и должны наглядно отражать условия залегания геологических тел, развитых на карте. Они могут составляться по геологической карте, данным буровых скважин, геофизическим или каким-либо иным материалам. На геологической карте разрезы составляются по прямым линиям в направлениях, которые дают наиболее полное представление о залегании пород, слагающих изображенную на карте территорию. При необходимости разрезы могут составляться и по ломаной линии. При наличии опорных скважин разрезы следует проводить через них. Вертикальный и горизонтальный масштабы разрезов в большинстве случаев должны соответствовать масштабу карты. На концах разреза ставятся прописные буквы русского алфавита с цифрой справа внизу, при этом каждый разрез обозначается одной буквой. Если разрез строится по ломаной линии, на ее изгибах указывается также буква. Например, один разрез A₁-A₂-A₃ при этом А₂ стоит на изломе, другой Б₁-Б₂ если линия разреза прямая. Для каждого листа геологической карты обычно составляется 1-3 разреза. Все геологические границы на разрезах (согласные, несогласные и др.) указываются одним знаком в виде сплошных линий. Глубина разреза обусловливается теми данными, которыми располагает составитель.
