Опыт короткого замыкания
Определение коэффициента мощности.
Коэффициент мощности короткого замыкания определяется по формуле:
cos 𝜑0
= 𝑃КФ
𝑈1К
∙
𝐼1К
6
=
1,38
∙
7,5
= 0,58.
Определение номинальных величин характеристик короткого замыкания:
Номинальные
значения мощности 𝑃КН,
коэффициента мощности cos
𝜑К,
напряжения
𝑈1КН
определяют
для 𝐼1К
=
𝐼1Н.
Построим характеристики короткого
замыкания
см. рис.
8-10:
𝐼1К
=
𝑓(𝑈1К),
𝑃К
=
𝑓(𝑈1К),
cos
𝜑К
=
𝑓(𝑈1К).

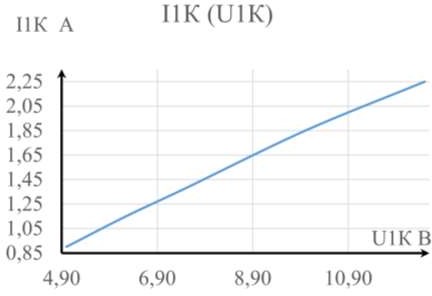

Рис. 8 Характеристика короткого замыкания 𝐼1К = 𝑓(𝑈1К)
При весьма слабом магнитном насыщении трансформатора, что обычно имеет место быть при коротком замыкании зависимости 𝐼к = 𝑓(𝑈1К) в пределах от нуля до номинального тока прямолинеен.

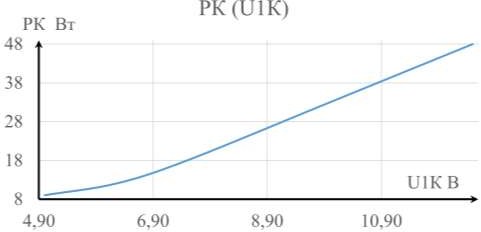

Рис. 9 Характеристика короткого замыкания 𝑃К = 𝑓(𝑈1К)
При опыте короткого замыкания потери в трансформаторе слагаются из
электрических потерь в обмотках и магнитных потерь в стали сердечника. Поскольку опыт проводится при пониженном напряжении, потери в стали малы и ими можно пренебречь. В этом случае можно принять, что мощность, потребляемая трансформатором в режиме короткого замыкания, идет на компенсацию потерь в меди обмоток трансформатора и пропорционально квадрату тока.
0,65
0,63
0,61
0,59
0,57
0,55
cosϕК (U1К)
4,90 6,90 8,90 10,90
U1К В
Экспериментальное Теореоретическое
расчетное Рис.
10 Характеристика
короткого замыкания
cos
𝜑К
=
𝑓(𝑈1К)
При весьма слабом магнитном насыщении трансформатора, что обычно имеет место быть при коротком замыкании зависимости 𝑐𝑜𝑠𝜑к = 𝑓(𝑈1К) в пределах от нуля до номинального тока прямолинеен.
Значение номинального напряжения короткого замыкания в процентах рассчитывается относительно номинального напряжения фазы первичной обмотки:
100
𝑈
1Н
100
= 11,25 ∙ 125 = 9 %.
Определение параметров схемы замещения при коротком замыкании:
𝑍 = 𝑈1КН = 11,25 = 5,63 Ом;
К 𝐼1Н
𝑟 = 𝑃КН
2
40,5
=
= 3,38 Ом;
1Н
3 ∙ 22
𝑥К = √𝑍2 − 𝑟2 = √5,632 − 3,382 = 4,5 Ом.
К К
Приближенно можно принять, используя результаты опыта короткого замыкания:
𝑍 ≈ 𝑍́ ≈ 𝑍К = 2,81 Ом;
1 2 2
𝑟 ≈ 𝑟́ ≈ 𝑟К = 1,69 Ом;
1 2 2
𝑥 ≈ 𝑥 ́ ≈ 𝑥К = 2,25 Ом.
𝜎1 𝜎2 2
