Исследование двухобмоточного трехфазного трансформатора при симметричной нагрузке
ЛАБОРАТОРНАЯ РАБОТА №1
по дисциплине:
Электрические машины и аппараты
Выполнил:
студент гр. 5А03 Гайдук К.А. 13.10.2022
Проверил:
доцент ОЭЭ ИШЭ Столярова О.О.
Томск – 2022
Цель работы: изучить основные элементы конструкции, принцип действия трансформатора; провести опыты холостого хода и короткого замыкания; исследовать эксплуатационные характеристики.
Программа работы:
Ознакомиться с лабораторной установкой.
Провести опыт холостого хода для:
определения коэффициента трансформации;
определения коэффициента мощности холостого хода;
построения характеристик холостого хода и определения их номинальных значений;
определения параметров схемы замещения при холостом ходе.
Провести опыт короткого замыкания для:
определения коэффициента мощности короткого замыкания;
построения характеристик короткого замыкания и определения их номинальных значений;
определения параметров схемы замещения при коротком замыкании.
Рассчитать и построить эксплуатационные характеристики:
коэффициент полезного действия (КПД) от величины нагрузки при активном и индуктивном ее характере;
напряжение вторичной обмотки от величины коэффициента нагрузки при активном, активно-индуктивном, активно-емкостном характерах нагрузки.
изменение вторичного напряжения обмотки от характера нагрузки при неизменной ее величине.
Сделать основные выводы по результатам исследований.
2
Электрические схемы исследования.

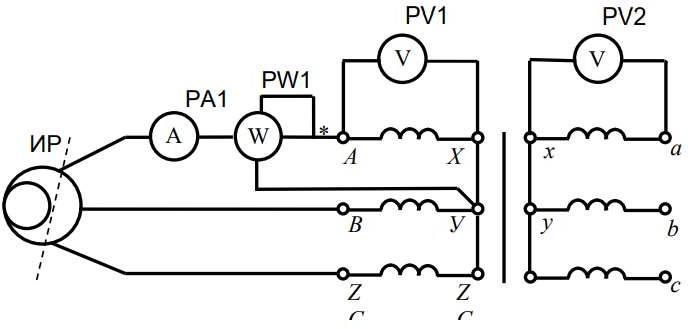

Рис. 1 Электрическая схема опыта холостого хода

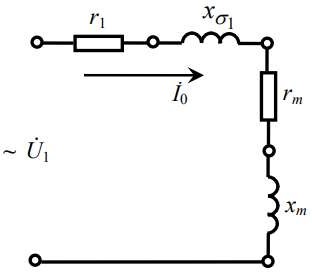

Рис. 2 Схема замещения трансформатора при холостом ходе
Рис. 3 Электрическая схема опыта короткого замыкания
Рис. 4 Схема замещения трансформатора при опыте короткого замыкания
Результаты исследований.
Результаты опыта холостого хода
Таблица 1
-
№ опыта
Измерения
Расчеты
𝑈1
𝑈20
𝐼0
𝑃0Ф
𝑃0
cos 𝜑0
𝑘 = 2;
𝐼0Н=2А;
𝑖0Н=1,2%;
𝑃0Н=0,63Вт;
cos 𝜑0Н=0,07.
В
В
А
Вт
Вт
-
1
35,00
18,00
0,0075
0,05
0,15
0,19
2
50,00
25,00
0,0100
0,1
0,30
0,20
3
75,00
40,00
0,0150
0,14
0,42
0,12
4
100,00
55,00
0,0190
0,19
0,57
0,10
5
125,00
63,00
0,0240
0,21
0,63
0,07
Таблица 2
Результаты опыта короткого замыкания
-
№ опыта
Измерения
Расчеты
𝑈1К
𝐼1К
𝑃КФ
𝑃К
cos 𝜑К
𝑈К%=11,25%;
𝑃КН=40,50Вт;
cos 𝜑К=0,58.
В
А
Вт
Вт
-
1
5,00
0,90
3,00
9
0,67
2
6,25
1,15
4,00
12
0,56
3
7,50
1,38
6,00
18
0,58
4
10,00
1,85
11,00
33
0,59
5
12,50
2,25
16,00
48
0,57
