Глава 8. Оборудование для выработки сливочного масла
Маслоизготовление – обращение фаз, в результате чего формируется новая структура. Непрерывная водная фаза и прерывная жировая заменяются непрерывной жировой и прерывной водной.
Этапы маслоизготовления:
1) сбивание сливок в масло (структурообразование);
2) обработка масляного зерна – отпрессовывание – для придания ему однородности.
Классификация оборудования для выработки масла
а) по способу сбивания:
- с раздельными процессами сбивания и обработки
(маслоизготовители – из сливок нормальной жирности 30 – 40 %);
- с совмещенными процессами сбивания и обработки
(маслообразователи – из высокожирных сливок 80 –90%);
б) по цикличности работы: периодического и непрерывного действия.
Маслоизготовители периодического действия гравитационного перемешивания сливок: вальцовые и безвальцовые.
Маслоизготовители безвальцовые по форме резервуара подразделяются на горизонтальный цилиндр, с выпуклыми днищами с поструйной обработкой внутренней полости с лопастями; конический; грушевидный; усеченный; кубический.
Маслоизготовители периодического действия вальцовые (вместимость до 20000 л) представляют собой горизонтальную цилиндрическую бочку.
По конструкции:
с боковым люком и стационарными вальцами (тип Л);
с торцевым люком и выдвижной кареткой с вальцами (тип К);
со стационарно установленными вальцами и торцевым люком (тип КЛ).
По количеству вальцовых пар: одна, две или три пары вальцов.
Маслоизготовители непрерывного действия:
- по количеству технологических этапов: 2-этапные (сбивание сливок – обработка масляного зерна); 3-этапные (сбивание сливок – постановка зерна – обработка масляного зерна);
- по конструктивному исполнению (с горизонтальным цилиндром для сбивания; с вертикальным цилиндром для сбивания).
Но процесс структурообразования, однако, не обеспечивает полного обращения фаз. Чем больше степень его завершения, тем совершеннее процесс.
Основными устройствами в технологических линиях выработки сливочного масла являются маслоизготовители и маслообразователи.
Маслоизготовители предназначены для получения масла методом сбивания сливок нормальной жирности (30…40 %), а маслообразователи – для получения масла из высокожирных сливок (80…82 %).
В маслоизготовителях осуществляется сбивание сливок, обработка масляного зерна (отпрессовка) для придания ему однородности и соответствующей структуры (структурообразование).
Одновременно с созданием структуры регулируется и состав масла (по массовой доле воды в масле), т.е. масло образуется в результате механического воздействия на сливки нормальной жирности.
В маслообразователях осуществляется изменение структуры высокожирных сливок: интенсивное охлаждение высокожирных сливок в первый период, механическое воздействие при одновременном более глубоком охлаждении во второй период, т.е. масло образуется в результате механического и теплового воздействия на высокожирные сливки.
Маслообразователи по конструктивному признаку подразделяются на цилиндрические, пластинчатые, вакуум-маслообразователи.
Маслообразователь барабанного типа (рис. 126) состоит из трех цилиндров одинаковой конструкции, установленных на станине один над другим и соединенных планками. Обечайки цилиндра образуют теплообменную рубашку, в которой проложена направляющая спираль. По спирали под давлением движется рассол (ледяная вода), охлаждая внутренний цилиндр.
Во внутреннюю полость вытеснительного барабана вварены ребра жесткости. На его внешней стороне закреплены два ножа с пластинками из пластмассы. Ножи свободно поворачиваются в отверстиях стенок, выступающих над плоскостями, и вытеснительного барабана. При вращении последнего ножи отбрасываются и прижимаются лезвием к внутренней поверхности цилиндра, снимают охлажденный слой сливок и перемешивают его с остальной массой продукта. Полученная смесь уходит в щель между ножом и плоскостью вытеснительного барабана.
Рис. 126. Маслообразователь барабанного типа:
1 – кронштейн; 2 – спускной кран; 3 – направляющая втулка; 4 – воздушный кран; 5 – передняя крышка; 6, 14 – уплотнительные кольца;
7 – передний фланец цилиндра; 8 – вытеснительный барабан; 9 – обшивка цилиндра; 10 – наружная обечайка цилиндра; 11 – спираль;
12 – внутренняя обечайка цилиндра; 13 – задний фланец цилиндра;
15 – задняя крышка; 16 – редуктор; 17 – электродвигатель; 18 – нож;
19 – станина
В верхней части крышек цилиндров имеются краны для удаления из аппарата воздуха в момент его пуска. В нижней части крышки верхнего цилиндра размещен спускной кран для выпуска из маслообразователя готового продукта.
Принцип действия маслообразователя включает 3 цикла:
1 цикл – охлаждение высокожирных сливок до температуры кристаллизации глицеридов (23 0С). Они сохраняют свойства эмульсии. Интенсивность охлаждения составляет 0,45…0,5 град./с.
2 цикл – дестабилизация сливок и кристаллизация глицеридов (23 0С). Начинается процесс структурообразования (жир из жидкого состояния переходит в вязко-пластичное; отвердевает в течение 5…20 с. Продукт охлаждается до 11…120С. Интенсивность охлаждения – 0,11…0,12 град./с.
3 цикл – кристаллизация вследствие механического воздействия (в течение 150…250 с): продукт приобретает мелкокристаллическую структуру и пластическую консистенцию.
Сравнительная характеристика показателей маслоизготовителей периодического и непрерывного действия представлена в таблице 33.
Таблица 33
Сравнительная характеристика показателей
маслоизготовителей
Показатели |
Непрерывного действия |
Периодического действия |
1. Сбивание сливок в зерно: - частота вращения раб. орг., мин-1
2. Обработка масляного зерна: - частота вращения раб. орг., мин-1 |
до 2800 и более 22…24 и более 5…7
30…40 |
30…40 5…7 (30…40) 60
от 3… 4 до 15 |
Все маслоизготовители непрерывного действия состоят из последовательно размещенных устройств: сбивателя – для сбивания сливок в масляное зерно; текстуратора (обрабатывающего устройства) – для превращения масляного зерна в пласт заданной структуры.
Сбивание сливок осуществляется в условиях энергичного перемешивания. Постановка зерна (в маслоизготовителях с трехступенчатой схемой) осуществляется при замедленном вращении уже сбитых сливок. Обработка масляного зерна – отпрессовывание в шнековых устройствах.
Сбиватели изготавливают с цилиндром сбивания, в котором полностью завершается образование масляного зерна, а также с устройством досбивания и отделения пахты (называемым разделительным цилиндром).
Обработчики масла (текстураторы). В текстураторе происходит отделение пахты, обработка масляного зерна, обработка пласта масла (отпрессовывание вальцами). Текстураторы выполняются с одной или двумя шнековыми камерами. Производится промывка масла, посолка.
В шнековом канале находятся перфорированные пластины. Площадь перфорации составляет 15…53 % живого сечения пластины.
В маслообразователях осуществляется изменение структуры высокожирных сливок: интенсивное охлаждение высокожирных сливок в 1-й период и механическое воздействие при одновременном более глубоком охлаждении во 2-й период, т. е. масло образуется в результате механического и теплового воздействия на высокожирные сливки.
Устройство вакуум-маслообразователя схематично изображено на рис. 127.

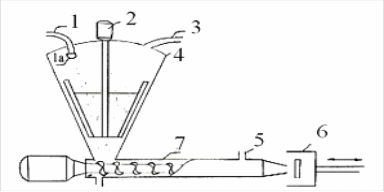

Рис. 127. Вакуум-маслообразователь:
1 – патрубок ввода высокожирных сливок (70…90 0С); 1а – форсунка;
2 – привод мешалки; 3 – патрубок вакуум-насоса (всасывающего);
4 – вакуум-камера; 5,8 – патрубки выхода хладоносителя; 6 – машина для фасовки масла; 7 – текстуратор
Производительность
(сменная)
,
кг/смену маслоизготовителей периодического
действия расчитывается по формуле
,
(35)
где V – вместимость емкости, м3;
– продолжительность
смены, ч;
– продолжительность
цикла, ч;
– средняя плотность
продукта, кг/м3.
Продолжительность цикла рассчитывается исходя из общего времени процесса
=
+
+
+
+
+
+
,
(36)
где – время наполнения сливками;
– время сбивания сливок;
– время выпуска пахты;
– время промывки;
– время посолки;
– время обработки;
– время выгрузки.
Производительность маслоизготовителя непрерывного действия (по количеству исходных сливок) можно рассчитать по формуле
,
(37)
где
– производительность сбивателя;
– производительность
текстуратора.
Производительность
по маслу,
,
кг/ч:
,
(38)
где
– площадь поперечного сечения отверстий
в диске, м2;
– коэффициент сечения ( = 0,7…0,9);
Н – высота столба, м;
ρс – плотность сливок, кг/м3.
Производительность
маслообразователя,
,
кг/ч:
,
(39)
где V – объем кольцевых зазоров маслообразователя, м3;
– средняя плотность продукта, кг/м3;
– продолжительность пребывания продукта в маслообразователе, с ( = 6 мин).
