Протокол измерения параметров естественного освещения

от «07» октября 2022г.

1. Наименование объекта, предприятия (заявитель), адрес: пр. Большевиков, 22, к.1

2. Место проведения измерений: Кабинеты информатики и

вычислительной техники.

3. Вид контроля:

4. Измерения проводились в присутствии представителя обследуемого объекта: Погосова М. В.

5. Средства измерений: Люксметры Ю-16, Ю-17.

6. Нормативно-техническая документация, в соответствии с которой проводились измерения и давалось заключение: СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

7. Эскиз помещения.

8. Результаты измерений (исходных данных) и расчетов

№ п/п	Вариант задания	Номера точек замера освещенности		Еизм, лк
1	Кабинеты информатики и вычислительной техники	1	ЕВН1	520
		2	ЕВН2	270
		3	ЕВН3	100
		4	ЕВН4	45
		5	ЕВН5	12
		6	Наружный замер ЕН	1690

Фамилия и подпись проводившего исследования Погосов М. В.

Руководитель Яковлев И. А.

Лабораторная работа 2

ИССЛЕДОВАНИЕ ПРОИЗВОДСТВЕННОГО ОСВЕЩЕНИЯ

Цель работы

Изучение нормативно-технических требований и принципов нормирования естественного освещения; получение практических навыков экспериментальной оценки качества освещения.

Описания оборудования

Люксметры Ю-16, Ю-17, использующиеся для замера освещенности.

Сводная таблица замеров и расчетов

№ п/п	Вариант задания	Номера точек замера освещенности			Еизм, лк		К1		К2	Ефакт, лк		КЕОфакт, %		енI, %		Коэффициент светового климата, m		ен по формуле (4.1), %
1	Кабинеты информатики и вычислительной техники	1	ЕВН1	520		1		0,8		416	4,3		1,2		1,1		1,32
		2	ЕВН2	270		1		0,8		216	2,25
		3	ЕВН3	100		1		0,8		80	0,83
		4	ЕВН4	45		1		0,8		36	0,375
		5	ЕВН5	12		1		0,8		9,6	0,1
		6	Наружный замер ЕН	1690		1		0,8		1352	14

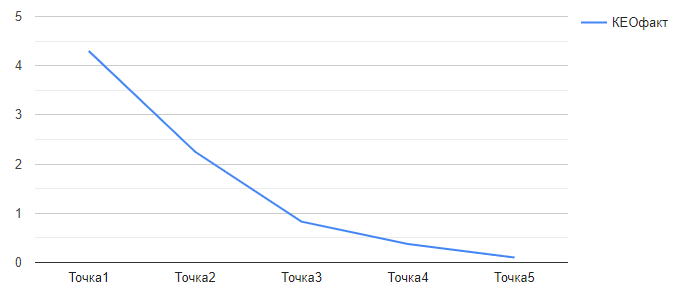

График зависимости КЕО_факт ) от расстояния в м от окна, либо от номера точки замера

Основные выводы по лабораторной работе и предложения

По графику зависимости КЕОфакт от номера точки замера можно заметить, что с каждой точкой КЕОфакт уменьшается. Ни к одной точке КЕОфакт не находится в норме. В более темных участках помещения необходимо прибегнуть к использованию искусственного освещения.

Ответы на контрольные вопросы

1. Светотехнические величины, единицы их измерения.

световой поток

(Ф) – часть лучистого потока, воспринимаемая

человеком как свет; характеризует мощность светового излучения;

измеряется в люменах (лм);

сила света

(J) – пространственная плотность светового потока;

определяется как отношение светового потока dФ, исходящего от источника

и равномерно распространяющегося внутри элементарного телесного угла

dΩ, к величине этого угла; J = dФ/dΩ; измеряется в канделах (кд);

освещенность

определяется как отношение светового потока, равномерно падающего на

освещаемую поверхность dS (м2), к ее площади; Е = dФ/dS; измеряется в

люксах (лк);

яркость (L) поверхности под углом α к нормали – это отношение

силы света dJα, излучаемой, освещаемой или светящейся поверхностью

в этом направлении, к площади dS проекции этой поверхности, на плоскость,

перпендикулярную этому направлению; L = dJα/(dScosα); измеряется в кд∙м2.

2. Системы естественного освещения

Естественное освещение осуществляется наружным светом, проникающим внутрь здания. Его разделяют по тому, как это происходит. Поскольку свет может попадать в здание сверху или сбоку, естественное освещение делится на следующие виды:

Верхнее

Боковое

Комбинированное (верхнее+боковое)

3. Величина, используемая для количественной оценки естественного освещения.

Для количественной оценки условий естественного освещения помещений используется относительная величина – коэффициент естественной освещенности (КЕО).

4. Нормирование естественного освещения: нормируемые величины, факторы, определяющие их значения.

При естественном освещении создаваемая освещенность изменяется в очень широких пределах. Эти изменения обусловлены временем дня, года и метеорологическими факторами: характером облачности и отражающими свойствами земного покрова. Поэтому естественное освещение нельзя количественно задавать величиной освещенности. В качестве нормируемой величины для естественного освещения принята, относительная величина коэффициент естественной освещенности КЕО.

Нормы:

Характеристика зрительной работы	при верхнем или комбинированном освещении, %	при боковом освещении, %
Наивысшей точности	-	-
Очень высокой точности	-	-
Высокой точности	-	-
Средней точности	4,0	1,5
Малой точности	3,0	1,0
Грубая (очень малой точности)	3,0	1,0
Работа со светящимися материалами и изделиями в горячих цехах	3,0	1,0
Общее наблюдение за кодом производственного процесса: постоянное; периодическое при постоянном пребывании людей в помещении; то же, при периодическом; общее наблюдение за инженерными коммуникациями	3,0	1,0

5. В каких точках нормируется КЕО для бокового, верхнего и комбинированного освещения?

При одностороннем боковом освещении нормируется минимальное значение КЕО в точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1 м от стены, наиболее удаленной от световых проемов. При двухстороннем боковом освещении нормируется минимальное значение КЕО в точке посередине помещения. При верхнем и комбинированном естественном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности. Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен или осей колонн.
