5. Анодные характеристики триода

Таблица 12: Анодные характеристики триода при Uc=0 В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	3,2	6,8	10,4	14,8	19

Таблица 13: Анодные характеристики триода при Uc=-1В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	0,8	3,2	6	10	12,5

Таблица 14: Анодные характеристики триода при Uc=-2В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	0	0,4	1,6	4	6,8

Рис. 10

15: Анодно-сеточные характеристики триода при Uа=150 В

Uс, B:	0	-0,5	-1	-1,5	-2	-2,5	-3	-3,5	-4	-4,5	-5
Ia, мА:	33	30	25	22	17	12	8	6	4	2,4	1,2

Таблица 16: Анодно-сеточные характеристики триода при Uа=100 В

Uс, B:	0	-0,5	-1	-1,5	-2	-2,5	-3	-3,5	-4
Ia, мА:	20	17,2	13,6	10	6,6	4	2	1	0,4

Таблица 17: Анодно-сеточные характеристики триода при Uа=50 В

Uс, B:	0	-0,5	-1	-1,5	-2
Ia, мА:	8,4	6,4	4	2	0,8

Рис. 11

Таблица 18: Расчет параметра Rik при Uc=0 В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	3,2	6,8	10,4	14,8	19
Rik, КОм:	-	5,55	5,55	9,5	4,55	4,76

Таблица 19: Расчет параметра Rik при Uc=-1В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	0,8	3,2	6	10	12,5
Rik, КОм:	-	25	8,3	7,1	5	8

Таблица 20: Расчет параметра Rik при Uc=-2В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	0	0,4	1,6	4	6,8
Rik, КОм:	-	-	50	16,7	8,3	7,1

Пример расчета:

Таблица 21: Расчет параметра Sk при Uа=150 В

Uс, B:	0	-0,5	-1	-1,5	-2	-2,5	-3	-3,5	-4	-4,5	-5
Ia, мА:	33	30	25	22	17	12	8	6	4	2,4	1,2
SK, мА/В	-	6	10	6	10	10	8	4	4	3,2	2,4

Таблица 22: Расчет параметра Sk при Uа=100 В

Uс, B:	0	-0,5	-1	-1,5	-2	-2,5	-3	-3,5	-4
Ia, мА:	20	17,2	13,6	10	6,6	4	2	1	0,4
SK, мА/В	-	5,6	7,2	7,2	6,8	5,2	4	2	1,2

Таблица 23: Расчет параметра Sk при Uа=50 В

Uс, B:	0	-0,5	-1	-1,5	-2
Ia, мА:	8,4	6,4	4	2	0,8
SK, мА/В	-	4	4,8	4	2,4

Пример расчета В:

Расчет статический коэффициента усиления лампы по катодному току (при Ia=const):

Таблица 24: Расчет коэффициента проницаемости D

, В	100	80	60
, В	-5	-4,5	-4
D	0,05	0,056	0,067

Пример расчета:

Рис. 12

Таблица 25: Расчет первеанса для триода при Uc=0В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	3,2	6,8	10,4	14,8	19
p, :	0	0,0035	0,0268	0,00223	0,0206	0,019

Таблица 26: Расчет первеанса для триода при Uc=-1В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	0,8	3,2	6	10	12,5
p, :	0	0,0089	0,01265	0,012	0,0134	0,0125

Таблица 27: Расчет первеанса для триода при Uc=-2В

Ua, B:	0	20	40	60	80	100
Ia, мА:	0	0	0,4	1,6	4	6,8
Ud, B:	-2	-0,666	0,666	2	3,333	4,666
p, :	0	0	0,00158	0,00344	0,0056	0,0068

Примеры расчета:

Рис. 13

Вывод: в ходе обработки результатов эксперимента была построена анодная анодной характеристика диода. На ней видно, что экспериментальная зависимость описывается законом 3/2, это объясняется наличием в диоде пространственного заряда, который вносит изменение в электрическом поле внутри диода. Также при достаточном напряжении накала возникает пологий участок, который обуславливает тем, что все электроны, вылетевшие с катода, достигли анода.

Зависимость начальных токов диода и напряжения накала, близка к линейной.

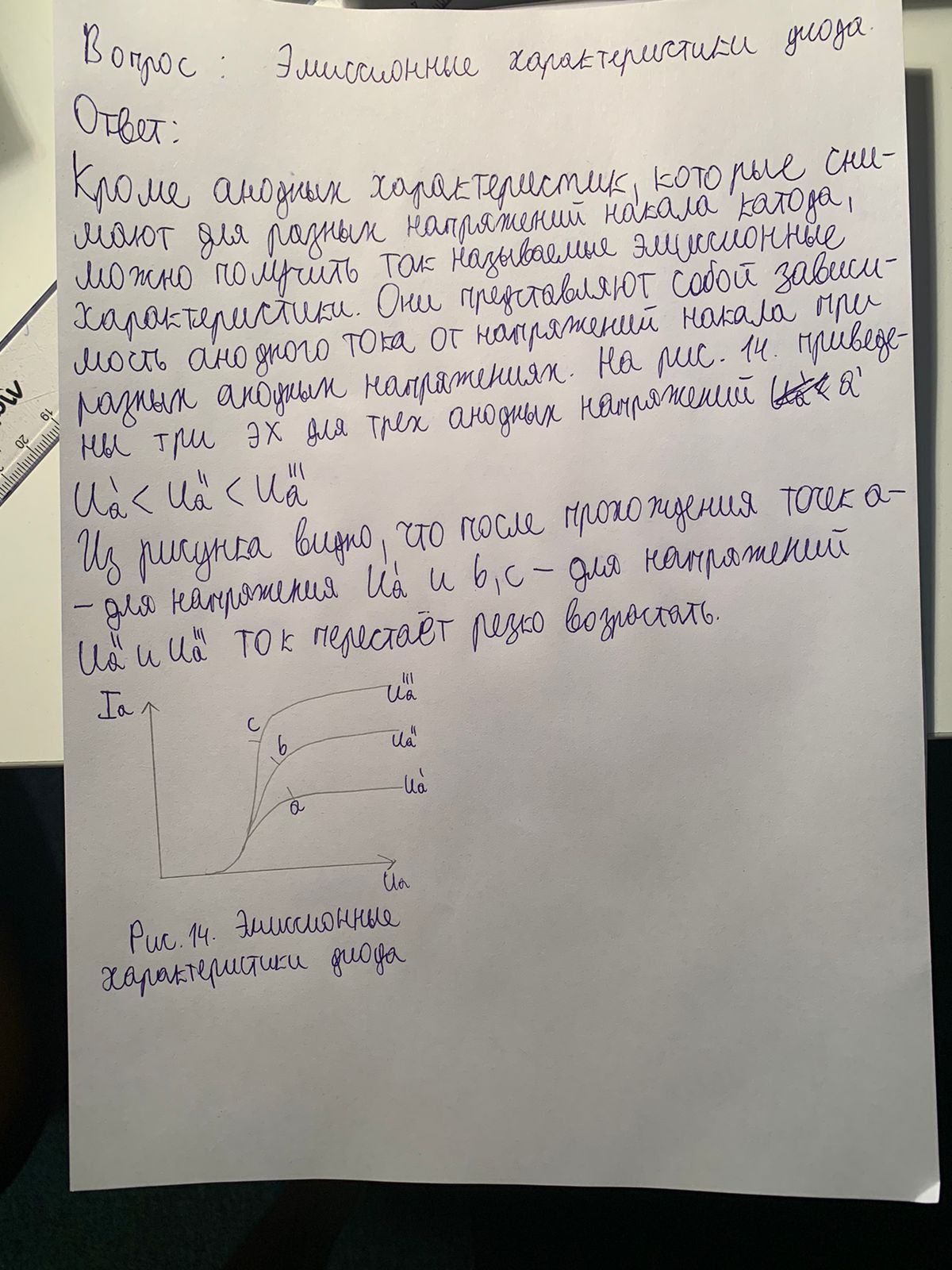

Также был построен график эмиссионных характеристик диода, на нем можно увидеть, что с увеличением напряжения накала возрастает количество электронов, вылетающих с катода. В какой-то момент вблизи катода образуется объемный заряд, который препятствует переходу электронов к аноду, что приводит к тому, что зависимость выходит на пологий участок. Эмиссионные характеристики диода показывают, что с увеличением напряжения на аноде происходит повышения уровня тока на пологом участке.

Анодная характеристика триода, при нулевом потенциале сетки, совпадает с анодной характеристикой диода. По мере уменьшения потенциала сетки, происходит смешение характеристики вправо, этот обуславливается тем, что отрицательный заряд сетки создает дополнительный барьер для прохода электронов к аноду.

На анодно-сеточных характеристиках виден рост анодного тока при увеличении потенциала сетки, это связано с тем, что с увеличением потенциала сетки увеличивается ускоряющее поле, ускоряющее заряд. С увеличением потенциала на аноде, характеристика смещается влево, что вызвано тем, что чем больше потенциал анода, тем большее тормозящее поле, вызванное отрицательным потенциалом сетки, оно может скомпенсировать.

Также для триода были посчитаны коэффициент управления катодным током в триоде Sk, статический коэффициент усиления лампы по катодному току, коэффициента проницаемости D, и построена зависимость D от напряжения сетки.
