МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра радиотехнической электроники

ОТЧЕТ

по лабораторной работе № 1

по дисциплине: «Вакуумная и плазменная электроника»

Тема: «Исследование процесса отбора катодного тока в электронных лампах»

Студент гр. 9201		Рауан М.С.
Преподаватель		Тупицын А.Д.

Санкт-Петербург

2021

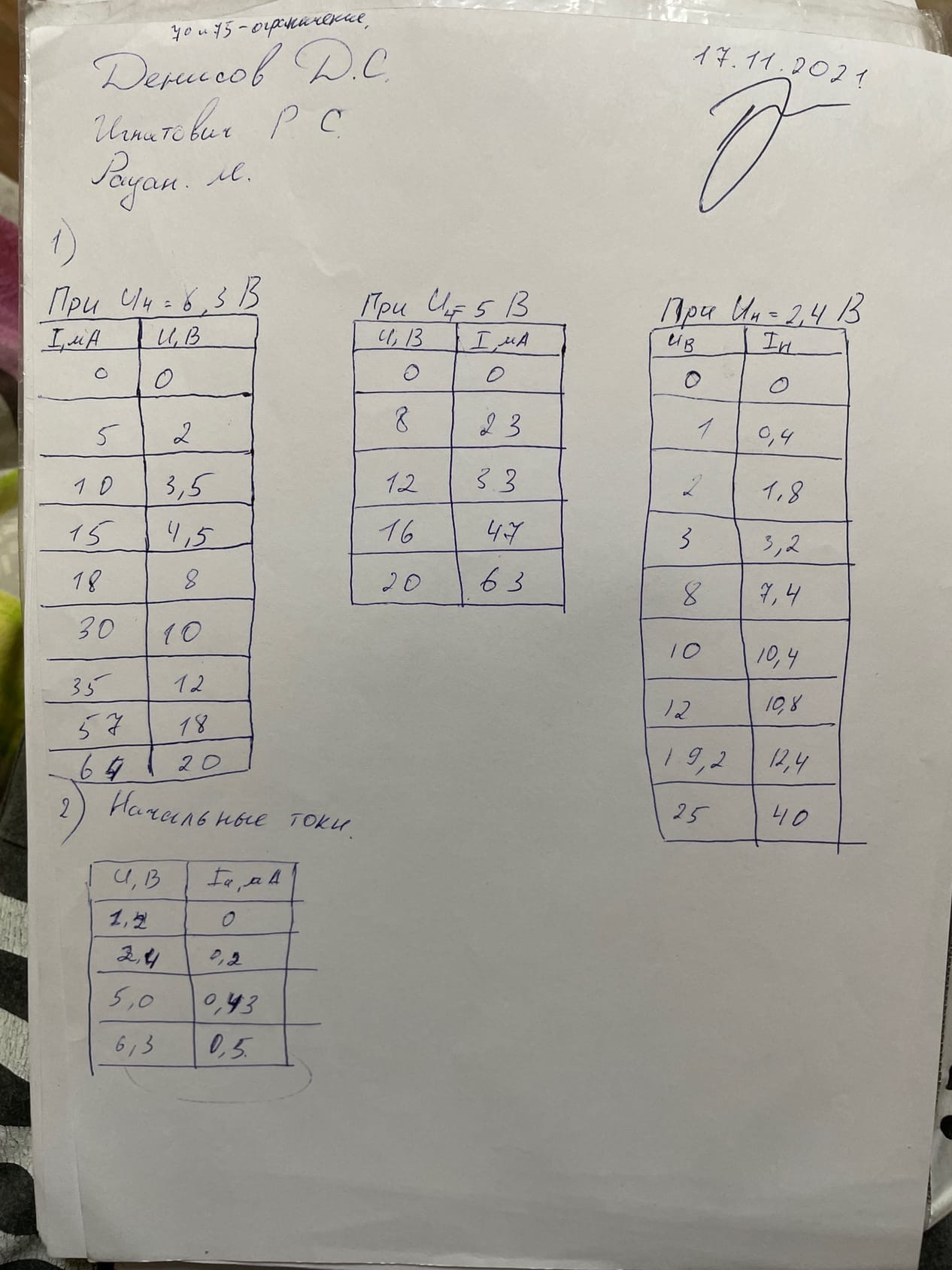

Протокол 1 части лабораторной работы:

Лабораторная работа № 1:

«Исследование процесса отбора катодного тока в электронных лампах»

Цель работы: экспериментальное изучение основных законов отбора катодного тока в электронных лампах (диодах и триодах с термокатодами).

Типы и параметры объектов исследования:

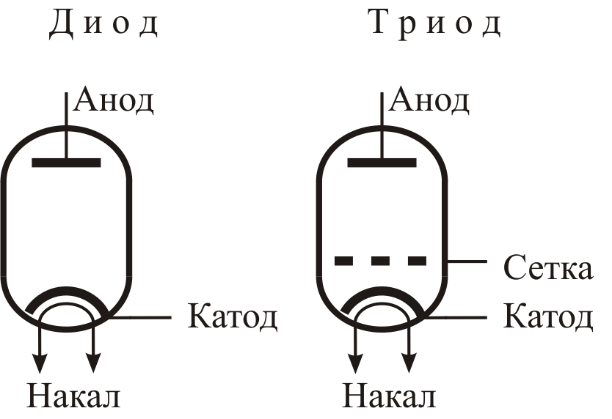

Рис. 1

Основные технические характеристики 6Ц5С:

Напряжение накала номинальное ...... 6,3 ± 0,6 В

Ток накала ...... 600 ± 60 мА

Напряжение анода обратное предельное (амплитудное значение) ...... 1100 В

Ток анода предельный (амплитуда импульса) ...... 300 мА

Выпрямленный ток номинальный ...... не менее 70 мА

Выпрямленный ток предельный ...... 75 мА

Напряжение между катодом и подогревателем предельное (постоянное) ...... 450 В

Напряжение вторичной обмотки трансформатора ...... 2х400 В

Сопротивление в цепи анода ...... 5700 Ом

Емкость фильтра ...... 8 мкФ

Оформление ...... стеклянное с октальным цоколем.

D_k =1,5 мм; D_a =2,4 мм; L_a =1 мм; β²_a =0,14 мм

Основные технические характеристики 6Н3П: Таблица 1:

Напряжение накала, В	6.3
Напряжение на аноде, В	150
Сопротивление в цепи катода для автоматического смещения, Ом	240
Ток накала, мА	350±30
Ток в цепи анода, мА	7.7
Крутизна характеристики, мА/В	4.9
Крутизна характеристики при напряжении накала 5.7 В, не менее, мА/В	4.2
Внутреннее сопротивление, кОм	6.25
Коэффициент усиления	37

Входное сопротивление в номинальных режимах на частоте 50 МГц около 8 кОм, на частоте 100 МГц - 2 кОм.

С, Е – коммутационные гнезда

ГЛИН – генератор линейно

изменяющегося напряжения

ДУ - дифференциальный усилитель

Рис.2 Схема для измерений характеристик вакуумного диода

Рис.3 Схема для измерения характеристик триода

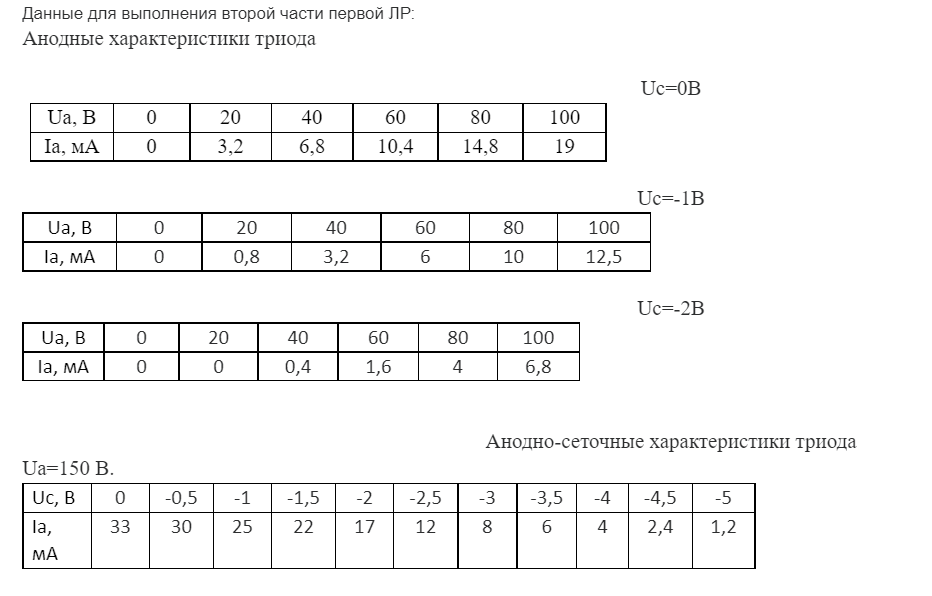

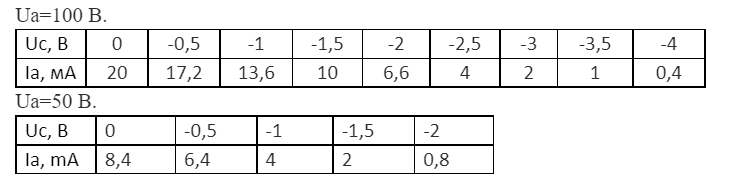

Экспериментальные характеристики.

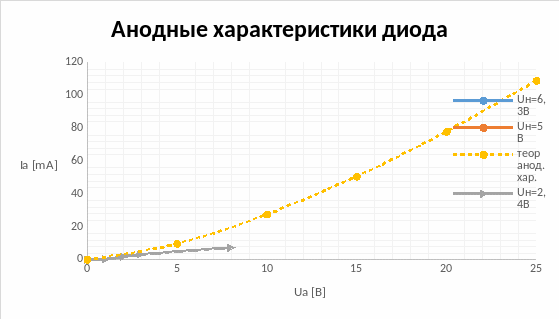

1. Анодные характеристики диода:

Таблица 2:Анодные характеристики диода при U=6,3В

Ua,В	0	2	3,5	4,5	8	10	12	18	20
Ia,мА	0	5	10	15	18	30	35	57	64

Таблица 3: Анодные характеристики диода при U=5В

Ua,В	0	8	12	16	20
Ia,мА	0	23	33	47	63

Таблица 4: Анодные характеристики диода при U=2,4В

Ua,В	0	1	2	3	8	10	12	19,2		25
Ia,мА	0	0,4	1,8	3,2	7,4	10,4	10,8	12,4	40

Таблица 5: Теоретическая анодная характеристика

Ua,В	0	5	10	15	20	25
Ia,мА	0	9,742749	27,55666	50,62481	77,94199	108,9272

Пример расчета:

,

,

.

Рис 4.

2. Измерения начальных токов диода

Таблица 6.

Uн, В	1,2	2,4	5	6,3
Iа, мА	0	0,2	0,43	0,5

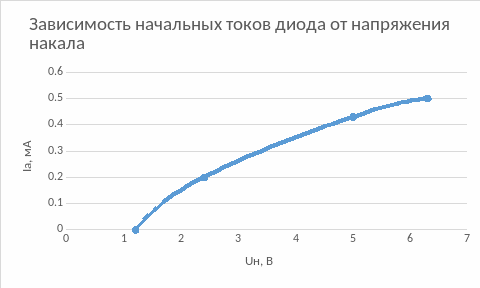

Рис 5.

3. Эмиссионные характеристики диода

Таблица 7. Эмиссионные характеристики диода при Ua=10B

UH, B	2,4	5	6,3
Iа, мА	10,4	23	30

Таблица 8. Эмиссионные характеристики диода при Ua=20B

UH, B	2,4	5	6,3
Iа, мА	12,4	63	64

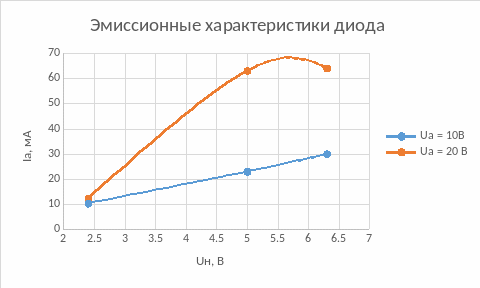

Рис 6.

В данной работе эмиссионные характеристики диода строились следующим образом:

1. В таблицах 7 и 8 при анодных напряжениях 10 и 20В соответственно, брались разные напряжения нагрузки;

2. В тех же таблицах, брались токи анода при соответствующих напряжениях (10 и 20В);

3. Строились зависимости Uн(Ia)

4. Расчет первеанса

Таблица 9 – Расчётные значения первеанса при Uн = 6,3В

G(mA/B1.5)	0,883	0,948	0,841	0,715
Ua(B)	2	10	12	20

Таблица 10 – Расчётные значения первеанса при Uн = 5В

G(mA/B1.5)	1,016	0,793	0,734	0,704
Ua(B)	8	12	16	20

Таблица 11 – Расчётные значения первеанса при Uн = 2,4В

G(mA/B1.5)	0,828	0,327	0,259	0,32
Ua(B)	2	8	12	25

Пример расчёта:

Зависимости первеанса от анодного напряжения:

Рис 7.

Рис 8.

Рис. 9
