Цель работы: овладение навыками определения реакции якоря в синхронных машинах.

В ходе выполнения следует произвести расчет и построение:

• Направления намагничивающей силы обмотки возбуждения;

• Направления ЭДС, индуцируемой в обмотке якоря;

• Мгновенные значения токов фаз обмотки якоря;

• Направления магнитодвижущих сил фаз обмотки якоря и результирующую магнитодвижущую силу якоря;

• Характер реакции якоря и характер нагрузки синхронного генератора.

Исходные данные:

№ варианта	Положение ротораγ, град. эл	Направление тока в обмотке возбуждения	Направление вращения ротора	Угол между ЭДС и током якоря ψ, град. эл.
17	270	положительное	указано в ( )	-30

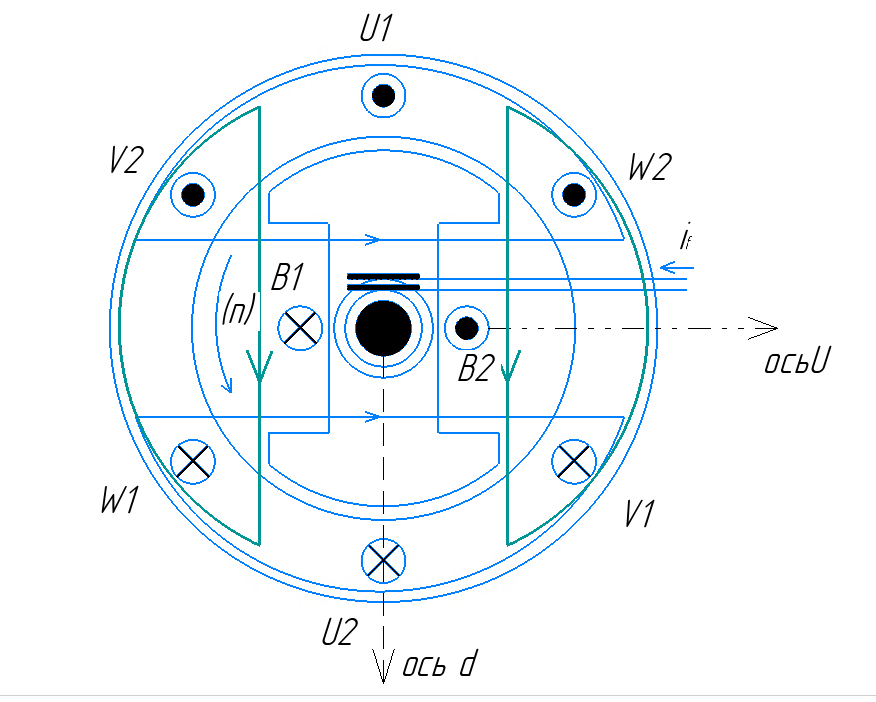

Рисунок 1 - Эскиз поперечного разреза синхронной явнополюсной машины

Рисунок 2 - К определению ЭДС обмотки якоря

В примере рис. 3 максимальная ЭДС наводится в фазе U. Так как ЭДС направлена от конца фазы U2 к началу U1, то следовательно в этой фазе наводится максимальная отрицательная ЭДС. Когда ротор повернется на 120 град. эл. максимальное положительное значение ЭДС будет индуцироваться в фазе V, а при повороте еще на 120 град. эл. в фазе W. Таким образом, получаем эпюру изменения фазных ЭДС подобную эпюре фазных токов рис. 3.

Рисунок 3 - Эпюра изменения фазных ЭДС

Максимальное отрицательное значение ЭДС в фазе U соответствует текущему моменту времени равному t₁ = 270 град. эл. Для этого момента времени по эпюре аналогичной рис. 3 можно определить значение и направление ЭДС в двух других фазах: .

Мгновенные значения токов фаз обмотки якоря.

Строим диаграмму намагничивающих сил фазных обмоток якоря в соответствии с направлением и значением тока каждой фазы. Геометрическая сумма намагничивающих сил всех трех фаз создает суммарную (результирующую) намагничивающую силу .

Рисунок 4 – Диаграмма намагничивающих сил фаз якорных обмоток

Результирующая намагничивающая сила в синхронной машине (рис. 4) складывается из намагничивающей силы обмотки возбуждения и обмотки якоря. Для определения результирующей намагничивающей силы в воздушном зазоре геометрически складываются, полученные ранее, намагничивающие силы обмотки якоря и обмотки возбуждения. Амплитуды этих намагничивающих сил принимаются равными. Вектор намагничивающей силы раскладывается на две составляющие: продольную F_ad и ортогональную ей поперечную F_a.

Рисунок 5 – К определению результирующей намагничивающей силы в синхронной машине

Вывод: В ходе выполнения данного индивидуального задания были освоены навыки определения реакции якоря в синхронных машинах. Было определено направление намагничивающей силы обмотки возбуждения, также направления магнитодвижущих сил фаз обмотки якоря и результирующую магнитодвижущую силу якоря, найдены мгновенные значения токов фаз обмотки якоря.

По рисунку 5 можно сделать вывод, что реакция якоря носит намагничивающий характер. Характер нагрузки активно -емкостной.
