Генератор с независимым возбуждением работает в номинальном режиме и используется в осветительной сети: напряжение на зажимах машины Uн; напряжение возбуждения Uв; сопротивление обмотки якоря Rя; сопротивление обмотки возбуждения Rв; сопротивление нагрузки Rн; КПД генератора.
Начертить схему генератора и определить:
подводимую мощность к генератору Р1;
полезную мощность Р2;
силу тока в обмотке якоря Iя;
ток возбуждения Iв;
ЭДС генератора Е;
Электрические потери в обмотках якоря и возбуждения, а также суммарную мощность потерь
Исходные данные:

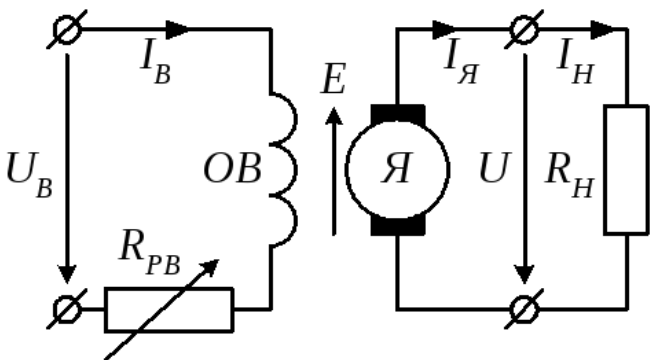

Рисунок 1 – Схема генератора постоянного тока
с независимым возбуждением
Решение:
Токи в нагрузке, ОВ и якоря:
Так как у исследуемого генератора независимое возбуждение, то:
;
ЭДС генератора:
Полезная и потребляемая мощности:
Суммарные потери в генераторе:
Электромагнитная мощность:
Электрические потери в обмотках якоря и возбуждения:
Вывод: в ходе выполнения данного задания научился рассчитывать подводимую мощность к генератору, полезную мощность, силу тока в обмотке якоря, ток возбуждения, ЭДС генератора, а также электрические потери в обмотках якоря и возбуждения и суммарную мощность потерь.
