Штангенциркуль

ГОСТ 166–80 предусматривает изготовление и использованиетрёхтиповштангенциркулей:

ШЦ-1 сценойделения0,1 мм, ШЦ-2 сценойделения0,05 мм, ШЦ-3 сценойделения0,05 и0,1 мм.

Кроме того, на заводах применяют ранее изготовленные штангенциркули с ценой деления нониуса 0,02 мм, а также индикаторные штангенциркули с ценой деленияиндикатора0,1; 0,05; 0,02 мм.

Штангенциркуль

На рисунке показан штангенциркуль ШЦ-1, состоящийизштангислинейкой, которая имеет шкалу с ценой деления 1 мм. По штанге 1 передвигается рамка 3 со вспомогательной шкалой-нониусом 5. Штангенциркуль снабжён губками 2 длянаружныхивнутреннихизмерений, а также зажимом 4. К рамке 3 прикрепленалинейкаглубиномера6.

Нониус 7 служит вспомогательной шкалой, позволяющей отсчитывать долиделенияшкалыштанги. Оннаноситсянаскошеннойповерхности рамкиилиотдельнойпластинке,укреплённойвокнерамки.

Штангенциркульпорядокпроведенияотсчёта

Порядокотсчётапоказанийштангенциркуляпошкаламштангиинониуса:

•читаютчислоцелыхмиллиметров– дляэтогонаходятнашкалештангиштрих, ближайшийменьшийкнулевому штрихунониуса, изапоминают его числовое значение (нарис. – 12 мм);

•читают долю миллиметра в отсчёте – для этого находят на шкале нониуса штрих, совпадающий соштрихом шкалыштанги, запоминают его порядковый номериумножаютэтотномернавеличинуотсчётаподанномунониусу.

Это будет искомая доля миллиметра в отсчёте (на рис. совпадающий штрих нониуса имеет номер 8, а величина отсчёта по нониусу равна 0,1 мм, значит, доля миллиметра в отсчёте здесь равна8×0,1 мм= 0,8 мм).

ШтангенциркульШЦ-1

ШтангенциркульШЦ-2

ШтангенциркульШЦ-3

Штангенциркульсострелочнымотсчётным устройством

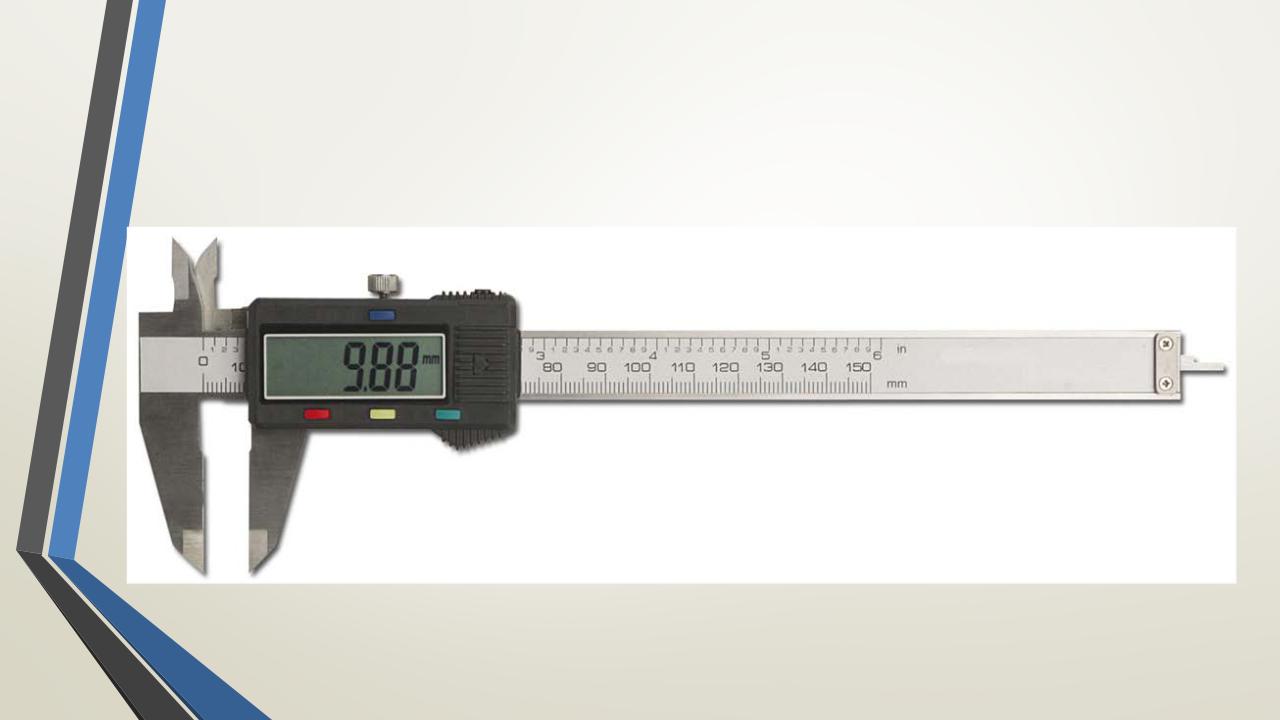

Штангенциркульсцифровымотсчётнымустройством

Погрешностиизмеренияштангенинструментом

Погрешность измерения штангенинструментом возникает в основном от двух причин – это, в первую очередь, погрешность отсчёта, вызванная параллаксом, а для штангенциркуля ещё и погрешностьотнарушенияпринципаАббе.

Погрешностиизмеренияштангенинструментом

Параллакс (от греческого слова parallaxis – отклонение)

– это видимое изменение относительного положения предметоввследствиеперемещенияглазанаблюдателя.

Это изменение положения предметов имеет место при отсчёте, когда основная шкала и шкала нониуса расположеныневоднойплоскости.

Шкала нониуса располагается над основной шкалой (пластинка или часть рамки, где нанесён нониус, имеет толщину), поэтому совпадение штрихов может казаться по-разному, в зависимости от того, под каким углом наблюдательпроизводитотсчёт.

Погрешностиизмеренияштангенинструментом

Погрешностиизмеренияштангенинструментом

Погрешностиизмеренияштангенинструментом

Принцип Аббе заключается в том, что при измерении размера методом сравнения с мерой погрешность измерения будет меньше, если меру и измеряемый размер располагать на одной прямой (последовательно,анепараллельно).

Вштангенциркуле не соблюдается принцип Аббе, поскольку шкала

инониус располагаются на линии, параллельной линии измерения, на детали. Погрешность возникает из-за того, что при параллельном расположении трудно обеспечить перпендикулярность измерительных поверхностей, как при изготовлении, так и при использовании из-за непрямолинейности направляющих (при перемещении рамки по штанге). При измерении цилиндрических или сферических деталей, когда контакт происходит у концов измерительных губок штангенциркуля, усилие поджима создаёт момент сил, который выбирает зазор между рамкой и штангой. Этим нарушается перпендикулярность измерительных поверхностей, котораявноситпогрешностьврезультатизмерения.

Штангенрейсмас(штангенвысотомер)

Штангенрейсмас вместо неподвижной губки имеет основание, нижняя поверхность которого является рабочей и соответствует нулевомуотчётупошкале.

Состоит из: 1- основание, 2 - разметочная ножка, 3 - рамка, 4 - нониус, 5 - винт и гайка микрометрической подачи, 6 - штанга, 7 - рамка микрометрической подачи, 8 - зажим рамки микрометрической подачи, 9 - зажим рамки.

Штангенрейсмас(штангенвысотомер)

Предназначен для измерения высот и разметочныхработ.
