С хема механизма

2 2’ 5 5’

1 H 3 4 6

I II III

1.1.2. Разбивка передаточного отношения

Данный механизм состоит из трех ступеней.

Первая ступень – планетарная зубчатая передача вида АА, состоит из зубчатых колес 1, 2, 2/, 3 и водила Н;

Вторая ступень – зубчатая передача внешнего зацепления, состоящая из зубчатых колес 4 и 5;

Третья ступень – зубчатая передача внешнего зацепления, состоит из колес 5/ и 6;

1.1.3. Подбор зубьев планетарного механизма

Подбор чисел зубьев проведем по методике изложенной в [3, c. 4-9.]

Осуществим подбор зубьев для планетарного механизма типа АА при следующих данных:

P=3

Примем

Зубчатые колёса прямозубые, некоррегированные.

Запишем в таблицу 1 все возможные варианты разложения на сомножители.

таблица 1

№ вариантов разложения

1

2

3

4

5

6

В соответствии с рекомендациями ( ) [3, табл.5] вариант 3 исключаем из рассмотрения.

Определим P, Q, P+Q по формуле 29 [3, стр.15]

где , а значение С1-3 берутся из таблицы 1 для соответствующего варианта.

Например для варианта 1 (С1=5, С2=9, С3=13, С2’=1)

т.е. Р=1, Q=1, P+Q=2

Аналогично определяем P и Q для других вариантов, а результаты заносим в таблицу 2.

таблица 2

1

2

4

5

6

Р

1

15

11

5

1

Q

1

23

1

9

7

P+Q

2

38

12

14

8

Из таблицы видно, что P+Q минимальную сумму имеет вариант 1.

1.1.4. Определение чисел зубьев зубчатых колёс

Определим числа зубьев зубчатых колёс для варианта 1 по формуле 30 [3,стр15].

;

;

Подставив значения (С1=5, С2=9, С2’=1, С3=13, Р=1, Q=1) получим:

;

;

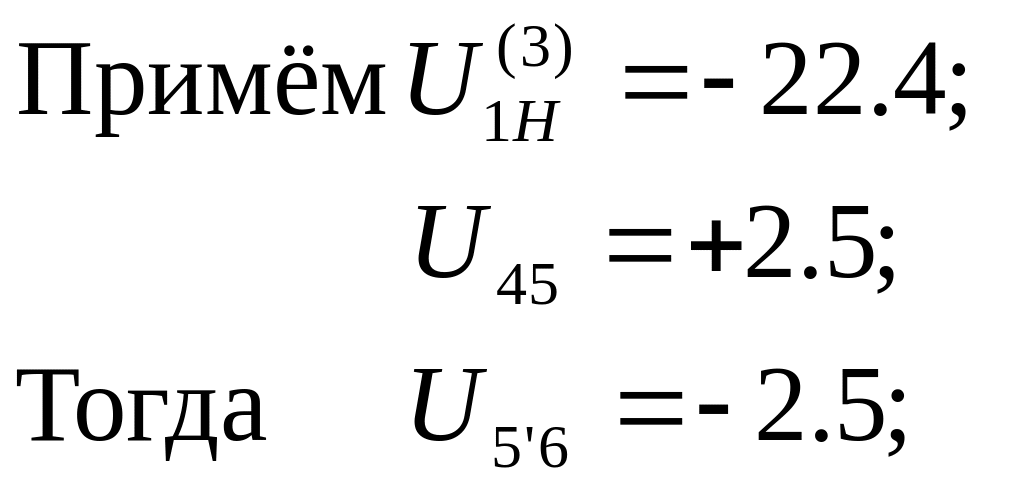

Примем , получим: , , , .

1.1.5. Определение габаритов

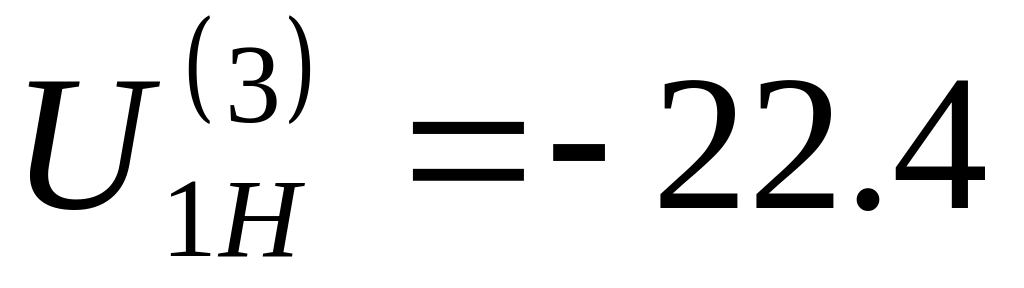

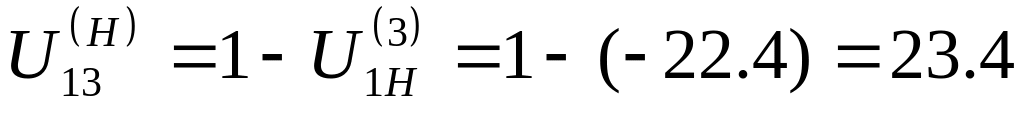

1.1.6. Передаточное отношение

Проверяем выполнение заданного при принятом числе зубьев по формуле 6 [3,стр.5]

где n – число пар колес внешнего зацепления

Заданное передаточное отношение выполняется.

1.1.7. Условие соосности

[3, стр.12(табл.4)]

3*(90+162)=3*(18+234)

756=756

Условие соосности выполняется

      1. Условие сборки по формуле

[3, стр.8]

- целое

где К2.2=3 (число сателлитов), D2.2=18 (наибольший общий делитель зубьев Z2 и Z2’ )

условие сборки выполняется.

      1. Условие соседства

Поскольку выполнены рекомендации [3, табл.5], то условие соседства можно не проверять.

1.1.10. Подбор зубьев рядовых механизмов

Примем Z4=12, тогда поскольку приняли U45=Z5/Z4=2.5, то . Аналогично принимаем Z5’=12 и Z6=30.

Геометрические параметры внешнего эвольвентного зацепления цилиндрических прямозубых колёс, нарезанных инструментом реечного типа

Исходные данные

Параметры

Обозначение

Величина

Число зубьев

шестерни

Z4

12

колеса

Z5

21

Модуль зацепления, мм

m

6

Исходный контур по

ГОСТ 13755 - 68

Угол профиля, град

20

Коэффициент высоты головки

1

Коэффициент радиального зазора

С*

0,25

Коэффициент радиуса кривизны переходной кривой

0,38

Коэффициент смещения

А

X4

0.677

X5

0.508

Б

X4

0

X5

0

Р А С Ч Е Т

Наименование параметра

Формула

А

Б

1

Передаточное число

1.75

1.75

2

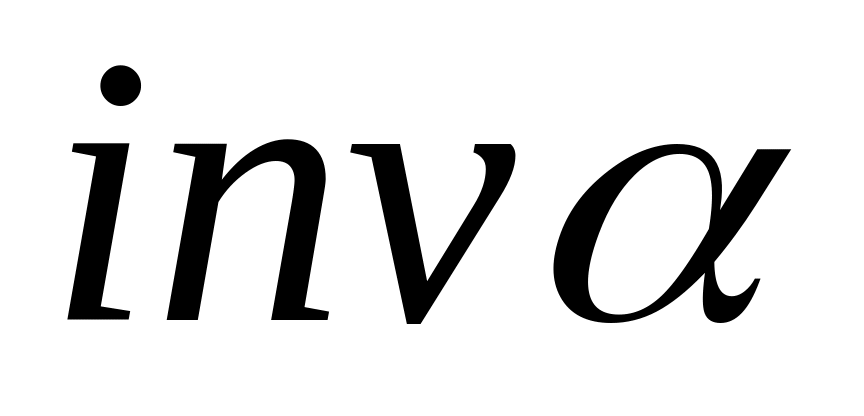

Эвольвентный угол в точке на делительной окружности

=0,014904

=0.364

=0.94

3

Эвольвентный угол в

точке на начальной

окружности

0.41044

4

Угол зацепления град.

0.523

0.364

0.886

0.9397

5

Делительный шаг зубьев

P=

18.85

18.85

6

Основной шаг зубьев

17.713

14.761

7

Начальный шаг

зубьев мм

19.986

15.708

8

Межосевое расстояние

104.969

105

9

Радиус делительной окружности мм

36

63

36

63

10

Радиус основной окружности

33.829

59.201

28.191

70.477

11

Радиус начальной окружности мм

38.171

30

66.798

75

12

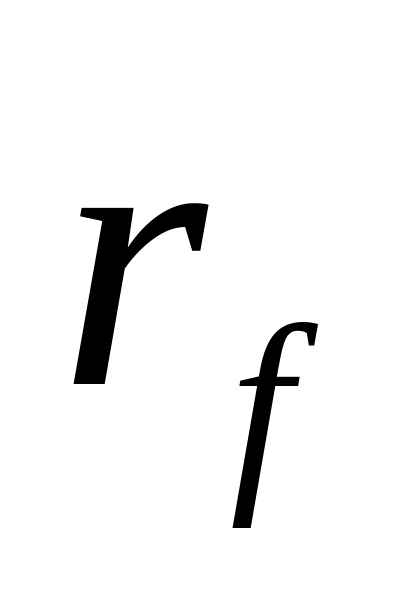

Радиус окружности впадин мм

32.562

58.548

23.75

68.75

13

Радиус окружности вершин мм

44.921

70.907

35

80

14

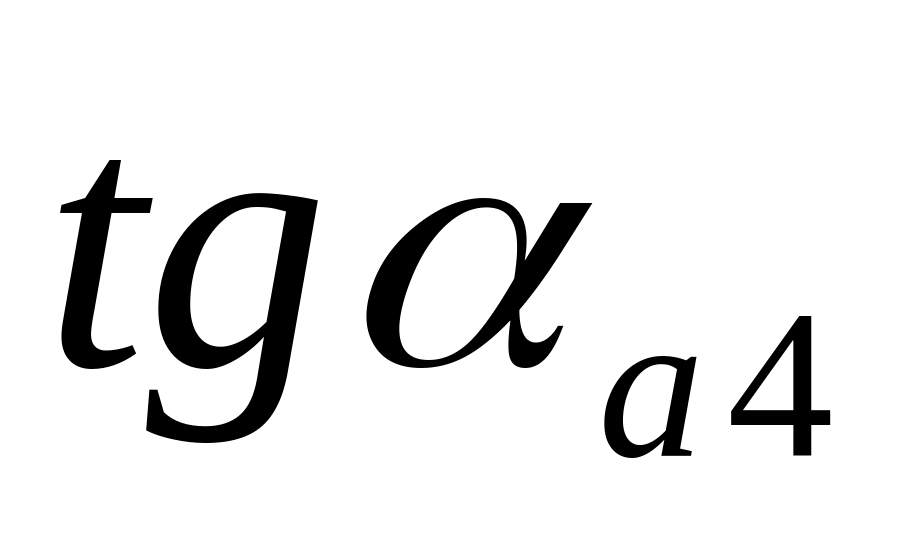

Угол профиля на окружности вершин

41.142

0.8737

33.394

0.6592

36.346

0.736

28.241

0.537

15

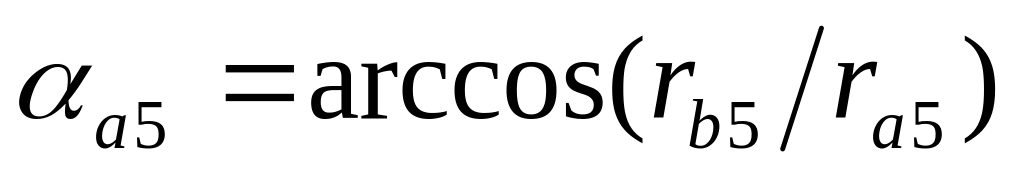

Эвольвентный угол в точке на окружности вершин

0.155586

0,076391

0.101

0,044

16

Толщина зуба по дуге делительной окружности мм

12.382

11.644

7.854

7.854

17

Толщина зуба по дуге основной окружности мм

12.643

12.706

8.221

9.481

18

Толщина зуба по дуге начальной окружности мм

11.133

8.8853

7.854

7.854

19

Толщина зуба по дуге окружности вершин мм

2.811

4.385

3.108

3.6918

20

Высота зуба

h= -

10.421

11.25

21

Глубина захода

h3=h-c*

9.171

10

22

Показатель заострения

0.386

0.775

0.621

0.738

23

Коэффицент воспринемаемого смещения

1,050

0

24

Воспринемаемое смещение

Ym

5.251

0

25

Коэффицент уравнительного смещения

0.166

0

26

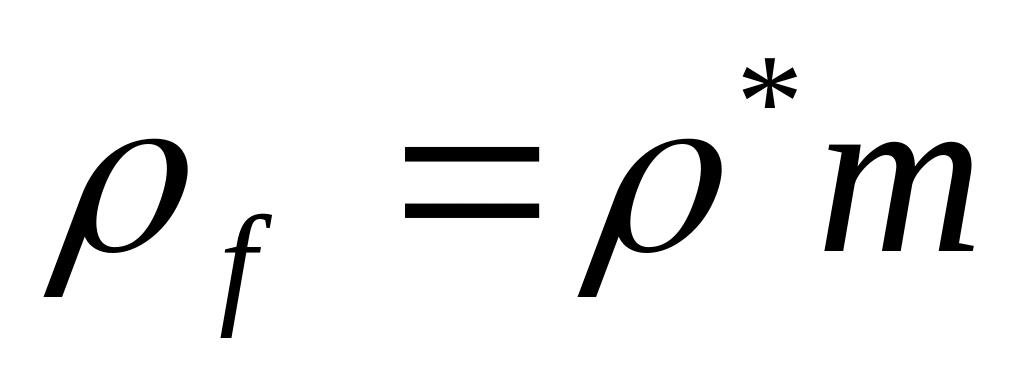

Радиус кривизны перехода кривой

1.9

1.9

26|

Радиальный зазор мм

c=c*m

1.25

1.25

27

Аналитический коэффициент перекрытия

1.162

1.537

27

Коэффициент перекрытия по

Чертежу

lp4p5

 = lp4p5 / pb

( lp4p5 – длина активной части линии зацепления )

17.084

1.157

22.468

1.522
