Из №1 Мелёхин

Задание №1. Оценка очагов поражения в чрезвычайных ситуациях.

Вопрос №1. Определить в какой зоне разрушений и пожаров окажется ОНХ, площадь ОЯП, Рф и Uсв на объекте.

Исходные данные:

q₁ = 1000 кт; R₁ = 8, 5 км; = 180;

вид взрыва – наземный;

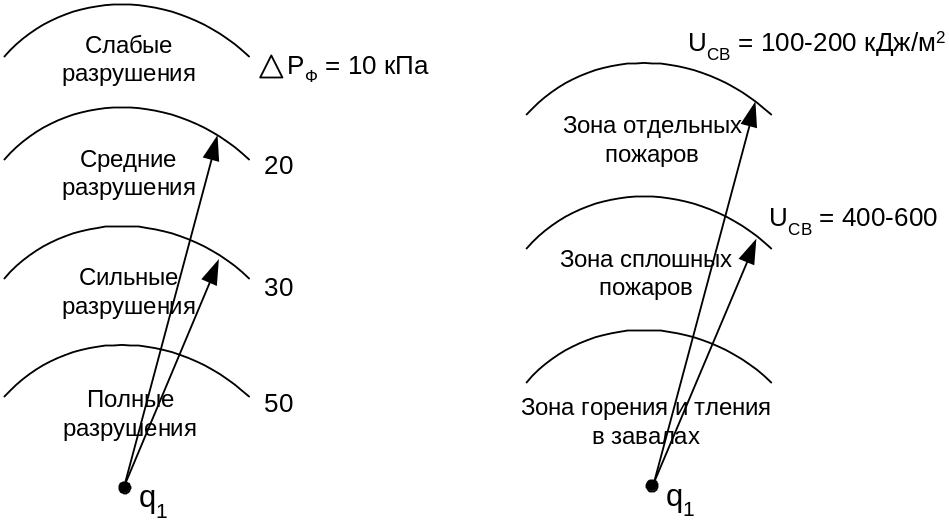

В результате взрыва q₁ образуется 4 зоны разрушений и 3 основных зоны пожаров.

За границу очага ядерного поражения принимается условная линия, где Р_Ф = 10 кПа, следовательно, площадь очага ядерного поражения S_ОЯП =   R .

Внешняя граница зоны отдельных пожаров - световой импульс (U_СВ) составляет 100-200 кДж/м² , внутренняя граница зоны отдельных пожаров - световой импульс составляет 400-600 кДж/м² . Нижние границы соответствуют мощности до 100 кт, верхние – 100 кт и более.

Решение:

1. По таблице №4 (исходя из q₁, Р_Ф = 10, 20, 30, 50 кПа и вида взрыва) находим радиусы зон разрушений R₁₀, R₂₀, R₃₀, R₅₀. По таблице №5 (исходя из q₁ и вида взрыва U_СВ = 100-400, 200-600) находим радиусы зон пожаров (R₁₀₀-R₄₀₀; R₂₀₀-R₆₀₀). Сравнивая полученные значения с R₁ = 7,5 км, определим, в какой зоне разрушений и пожаров окажется ОНХ.

По данным таблицы 4 и условиям задания находим значения радиусов зон разрушения:

• R10 = 11,2 км

• R20 = 8,4 км

• R30 = 5,4 км

• R50 = 4 км

ОНХ находится на расстоянии 8,5 км от эпицентра взрыва, значит, объект находится в зоне слабых разрушений.

По данным таблицы 5 условиям задания, если мощность взрыва более 100 кт:

• R200 = 12,4 км

• R600 = 6,6 км

ОНХ находится на расстоянии 8,5 км от эпицентра взрыва, значит, объект находится в зоне отдельных пожаров.

2. По таблице №4 (исходя из q₁ и R₁) находим избыточное давление на объекте:

Р_Ф = 15кПа => подтверждается нахождение ОНХ в зоне слабых разрушений.

3. По таблице №5 (исходя из q₁ и R₁) находим световой импульс на объекте:

U_СВ ≈ 320 кДж/м² => подтверждается нахождение ОНХ в зоне отдельных пожаров.

4. Находим площадь очага ядерного поражения:

S_ОЯП =   R = 3, 14  11, 2  11, 2 = 393, 8816 км²

ВЫВОД: Объект оказался в зоне слабых разрушений, а также в зоне отдельных пожаров, следовательно, необходима частичная эвакуация рабочего и служащего персонала.

Вопрос №2. Оценка химической обстановки. Определение размеров зоны химического заражения и время подхода облака к объекту (Г, Ш, S, t_П).

Исходные данные:

СДЯВ – хлор – 50 т; V_В = 2 м/с; R₃ = 10 км;

Состояние атмосферы – изотермия;

Местность – открытая;

Ёмкость – не обвалована.

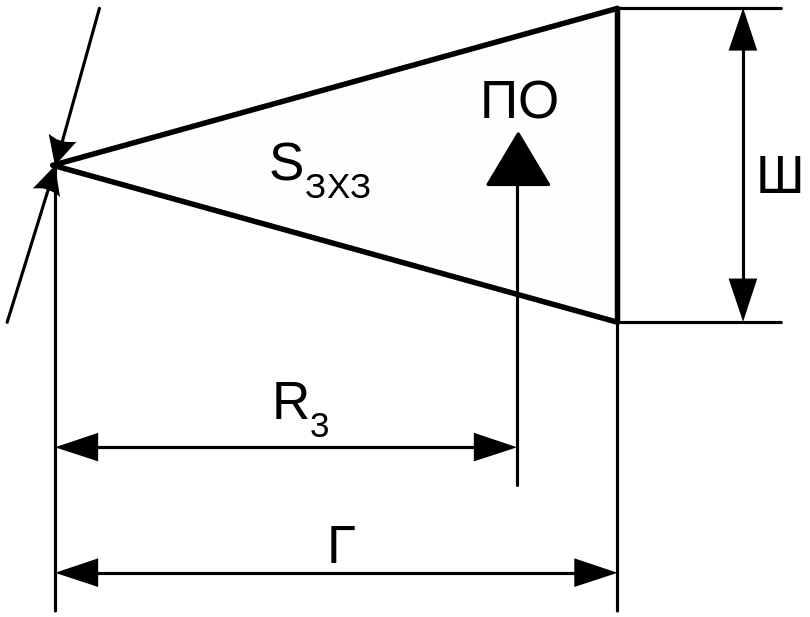

R3 – расстояние от объекта до аварии; Г – глубина зоны химического заражения с поражающей концентрацией; Ш – ширина зоны химического заражения; SЗХЗ – площадь зоны химического заражения; tП – время подхода зараженного облака к объекту.

Решение:

По таблице №7 находим глубину зараженного воздуха с поражающей концентрацией. По таблице Г = 16 км. Но по исходным данным V_В = 2 м/с. Учитывая

1-й пункт примечания, при изотермии и V_В = 2 м/с поправочный коэффициент равен 0,71 , следовательно, истинная глубина Г = 16  0, 71 = 11, 36 км => объект находится в зоне химического заражения.

Далее находим:

Ш = 0,15  Г, т.к. по условию – изотермия.

Ш = 0,15  11, 36 = 1, 704 км

S = ШГ =  1, 704  11, 36 = 9, 67872 км²

По таблице №9 находим среднюю скорость переноса зараженного облака.

При R₃ = 10 км, V_В = 2 м/с и изотермии V_СР = 4 м/c, следовательно

t_П = = = 41,67 мин

ВЫВОД: объект находится в зоне химического заражения. Время распространения заражённого облака 41,67 минуты. За это время необходимо принять меры по защите рабочего и служащего персонала.

Министерство Образования Российской Федерации

Государственное Образовательное Учреждение

Томский Политехнический Университет

Кафедра ЭБЖ

Индивидуальное задание №1

«ОЦЕНКА ОЧАГОВ ПОРАЖЕНИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ» (Вариант 10)

Выполнила: студентка

гр.4510 Мустафаева Т.Д.

Проверил: преподаватель

Романцов

Томск -2004
