Томский политехнический университет

Кафедра ЭиБЖ

Индивидуальное задание №1

«ОЦЕНКА ОЧАГОВ ПОРАЖЕНИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ»

Вариант 5

Выполнил: студент гр.4A14

Гусельников Ю.Н.

Принял: преподаватель

Романцов И. Г.

Томск 2004

Задание №1:

Определение размеров ОЯП и зоны химического поражения.

Исходные данные:

q1, кг	Вид взрыва	R1		Вид СДЯВ	Кол-во	R3	Vв	Сост. атмосферы	местность
2000	Н	9 км	180	Аммиак	100 т	10 км	2 м/с	инверсия	Не обвалована

Вопрос №1: Определить в какой зоне разрушений и пожаров окажется объект, площадь ОЯП.

Существует 3 зоны разрушений:

• R10-R20 – зона слабого разрушения

• R20-R30 - зона среднего разрушения

• R30-R50 - зона сильного разрушения

Определим, в какой из зон разрушений находится ОНХ. Для этого по таблице № 4 найдем, на каком расстоянии от эпицентра взрыва находятся зоны разрушения:

• R10 = 14.2км

• R20 = 8.8 км

• R30 = 7 км

• R50 = 5.1 км

ОНХ находится на расстоянии 9 км от эпицентра взрыва, значит, он попадает в зону слабого разрушения (R10- R20).

Смотри рис.1.

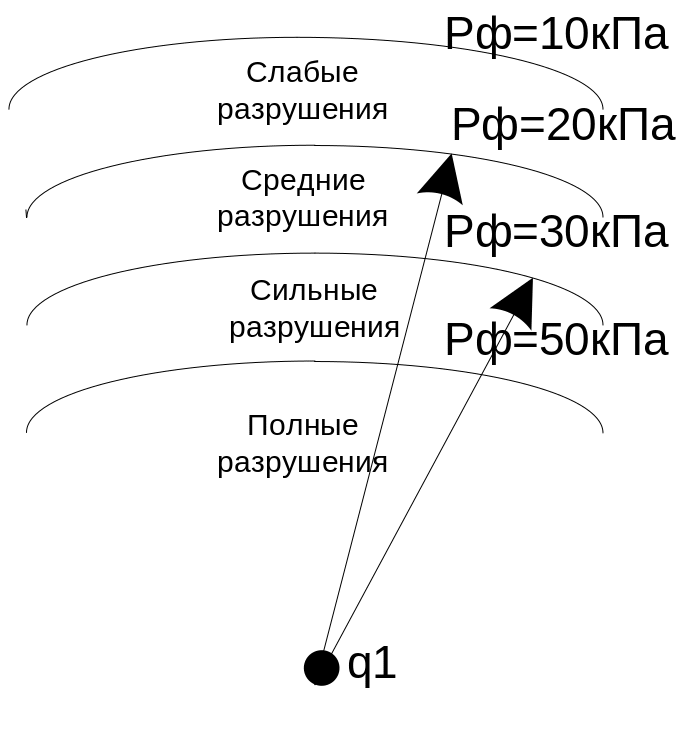

рис.1. Зоны разрушений

Существует три зоны пожаров:

• отдельные пожары;

• сплошные пожары;

• горение и тление в завалах.

Определим, в какой зоне пожаров находится ОНХ:

Мощность взрыва по условию равна 500 Кт. Определим R200 и R600:

R200 = 12.7

R400 = 7.2

ОНХ по условию находится на расстоянии 5,3 км от взрыва, значит, он находится в зоне отдельных пожаров.

Смотри рис.2.

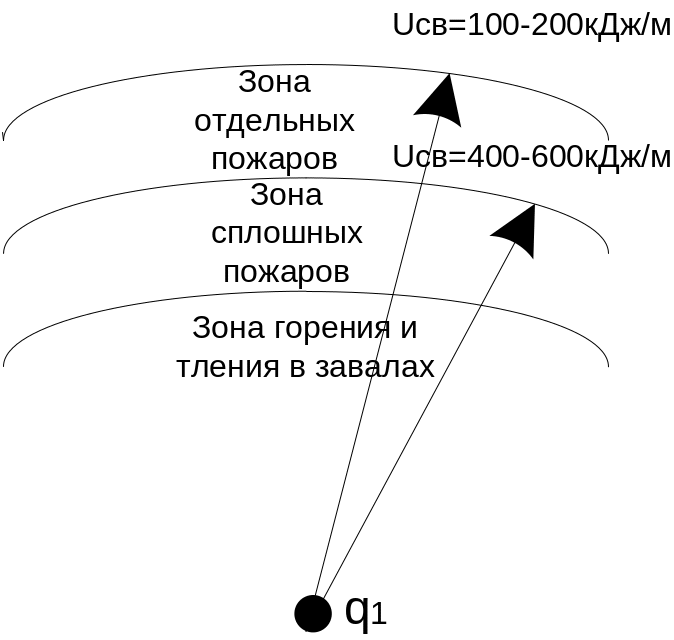

рис.2.Зоны пожаров

Вывод:

Объект оказался в зоне слабых разрушений и отдельных пожаров. Нужна частичная эвакуация рабочих и служащих.

Вопрос 2: Оценка химической обстановки.

Определить размеры химического заражения, площадь зоны химического заражения.

Эпицентр химической аварии находится на расстоянии R3=10 км. Необходимо определить время подхода ядовитого облака к ОНХ. Считаем, что химикаты распространяются от эпицентра равнобедренным треугольником. Сначала нужно определить глубину распространения химикатов по таблице: Г = 9 км.

Теперь, найдем ширину распространения, т.е. длину основания: Ш = 0,03Г, т.к. изотермия, значит: Ш = 0,039 = 0.27 км.

Площадь распространения находится как площадь равнобедренного треугольника с основанием Ш и высотой Г:

S = ½  Ш  Г = 1.215 км²

Средняя скорость распространения ветра равна: Vср = 1.5 м/c

Теперь найдем время подхода химического облака:

Tп = R3/Vср = 10000/(1,560) = 111,1мин

Вывод:

Объект оказался в не зоны химического заражения. Время на принятие мер защиты рабочих и служащих 111,1 мин

Рис. 3. ОНХ в очагах поражениях.

Задание №2:

Оценка радиационной обстановки.

Исходные данные:

q2,Кт	R2,км	Vср,км/ч		Косл	Дзад
200	50	25	180	7	25

Допустимое время прибывания, чтобы не получить дозу более 25р

Д=Р1*ДТ/ Косл*100 25р

Находим время начала облучения

1)t₀ = t_н = R2 / Vср = 50 / 25 = 2 час

По таблице 10 находим коэффициент пересчета

2)Kt = P₁ / P₀ = 2,60

3)Существует несколько зон радиоактивного поражения:

Зона	Длина (км)	Поражение (р/час)
А	157	8
Б	67	80
В	43	240
Г	26	800

Чтобы найти Р1 на объекте сначала необходимо найти какой уровень радиации будет приходиться на 1 км., для этого разность уровней радиации расчетных зон разделить на разность длин этих же зон.

ОНХ находится на расстоянии 50 км от эпицентра взрыва, значит он попадает в зону между Б и В.

1. P₁^| = (В_пор – Б_пор) / (Б_км – В_км) = (240 – 80) / (67-43) = 6,67 р/ч

Теперь рассчитаем дозу облучения на расстоянии R2 от эпицентра взрыва.

P₁ = Б_пор + (Б_км – R2)  P₁^| = 80 + (67 – 50)  6,67 = 193 р/час

2. P₀ = P₁ / Kt = 193 / 2,6 = 74,2 р/час

3. (Д_зад  К_осл) / P₀ = (25  7) / 74=2,4

t_H = 2

2,4 Тпр 6,2

По таблице находим Д_Т: Д_Т = 107р

Тдоп 6,2

t_H = 2 Д_Т= 107р

4)Д = (P₁  Д_Т) / (Косл  q2) = (193  107) / (7  100) = 29,5 > 25р

29,6 – 6,2

25 – Х

Х=25*6,2/29,5=5,3

Тдоп=5,3 час.

Рис. 1. ОНХ в очагах поражениях

Вывод:

Чтобы рабочие и служащие объекта не получили дозу более 25р необходимо допустимое время пребывания на объекте взять 5,3 часа.
