КУРСОВОЙ ПРОЕКТ
ТЕМА
Расчёт и проектирование фундамента мелкого заложения и свайного фундамента
Студент 5 курса
Группа 354
Харьямов Рафаэль
Казань, 2009 год
Содержание
Глава 1. Привязка проектируемого здания к
существующему рельефу______________________________________3
Глава 2. Оценка инженерно-геологических условий площадки строительства
2.1. Классификация грунтов____________________________________ 5
2.2. Построение инженерно-геологических разрезов________________6
Глава 3. Расчёт и проектирование Фундаментов мелкого заложения.
3.1. Общие положения_________________________________________9
3.2. Определение глубины заложения фундамента_________________9
3.3. Определение размеров подошв_____________________________10
3.4. Определение вероятной осадки фундамента__________________10
3.5. Конструирование ФМЗ____________________________________11
Глава 4. Расчёт свайного фундамента.
4.1. Общие положения________________________________________12
4.2. Определение несущей способности одиночной сваи, fd_________12
Глава 5. Технико-экономическое сравнение
вариантов фундамента________________________________________14
Глава 1.
Привязка проектируемого здания к существующему рельефу.
Проектируемое здание в административном отношении расположено в г.Казань. Тип здания – Двухэтажный детский сад с кирпичными стенами и колоннами. Размеры площадки изысканий 50Х30 м, размеры проектируемого здания 24Х24 м. Проектная нагрузка от здания на грунтовый массив N= 600 кН.

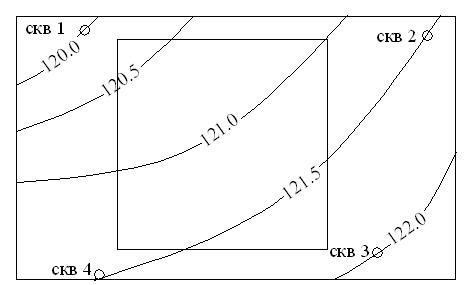

1. План площадки строительства с расположением инженерно-геологических выработок. Масштаб 1:1000
Геологические колонки
|
№№ инженерно-геологических элементов |
Цитологическое описание |
Мощность слоев грунта для скважин, м |
Грунтовые воды, глубина от поверхности, в м |
| ||||
|
|
|
Скв.1 |
Скв.2 |
Скв.З |
Скв.4 |
Появ. |
Устан. |
|
|
ИГЭ-1 |
Насыпной |
0,4 |
0,3 |
0,3 |
0,5 |
|
|
|
|
ИГЭ-2 |
Песок |
1,8 |
2,0 |
2,0 |
2,3 |
|
|
|
|
ИГЭ-3 |
Супесь |
4,8 |
5,2 |
5,0 |
5,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ИГЭ-4 |
Суглинок |
1,5 |
1,3 |
1,5 |
1,3 |
|
|
|
|
ИГЭ-5 |
Суглинок |
3,5 |
3,2 |
3,2 |
2,5 |
|
|
|
Физико-механические характеристики грунтов площадки
|
№№ п/п |
Наименование характеристики |
Обозна чение - |
Размерность |
Значения: |
характеристик для | |||
|
ИГЭ-1 |
ИГЭ-2 |
ИГЭ-3 |
ИГЭ-4 |
ИГЭ-5 | ||||
|
1 |
Плотность |
Р |
г/см3 |
1,7 |
1,92 |
2,1 |
2,0 |
2,1 |
|
2 |
Плотность частиц |
Ps |
г/см3 |
|
2,65 |
2,68 |
2,70 |
2,70 |
|
3 |
Природная влажность |
W |
% |
15 |
15 |
18 |
20 |
27 |
|
4 |
Содержание фракций >2мм 2-0,5 0,5-0,25 0,25-0,1 0,1-0,05 0,05-0,005 <0,005 |
|
% |
|
- 2 25 45 18 10
|
|
|
|
|
5 |
Влажность на гр.текучести |
wL |
% |
|
- |
24 |
37 |
38 |
|
6 |
Влажность на границе раскатывания |
wP |
% |
|
- |
19 |
17 |
18 |
|
7 |
Угол внутреннего трения |
9 |
град |
|
35 |
24 |
21 |
20 |
|
9 |
Удельное сцепление |
с |
кПа |
|
1 |
15 |
30 |
28 |
|
10 |
Модуль деформации |
Е |
МПа |
|
12 |
17 |
30 |
40 |
Принимаем решение выровнять рельеф площадки строительства до отметки 121.0 м.
