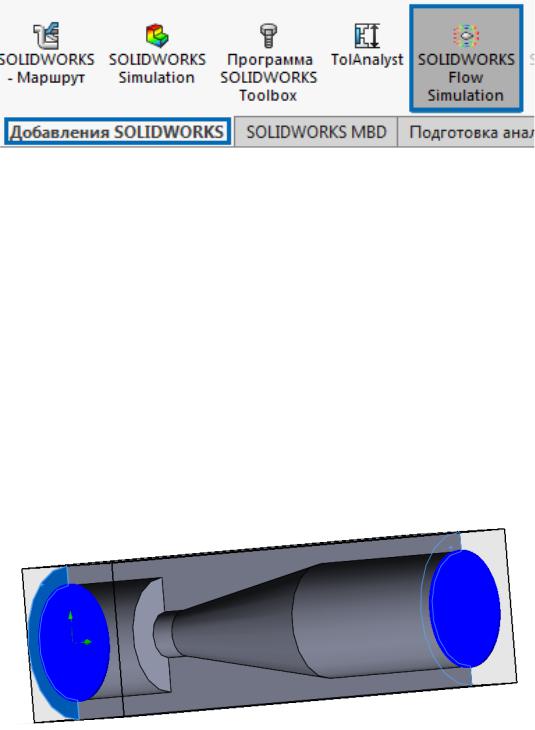

Рис. 5. Добавления SOLIDWORKS

3. Чтобы начать анализ, нужно создать новый проект, для этого нажи-

маем на кнопку Новый . В появившемся левом окне оставляем настройки без изменений и нажимаем галочку в верхней части панели .

4. Для создания заглушек с обоих концов объекта нажимаем на кноп-

ку Создание заглушек на панели инструментов. Слева появится рабо-

чая область, в которой проходит работа с заглушками. Выбираем торце-

вые грани и создаем заглушки (рис. 6), нажимаем галочки в верхней части панели .

Рис. 6. Выбор граней для создания заглушек

5. Зададим граничные условия на входе, выходе и поверхностях стенки. 5.1. На входе: нажимаем ПКМ на раздел Граничные условия и вы-

бираем Добавить граничное условие…. Выделяем внутреннюю поверх-

ность, задаем Скорость на входе V и температуру Tвх согласно варианту

(рис. 7).

21

Рис. 7. Задача входных параметров

5.2.На выходе: нажимаем ПКМ на раздел Граничные условия

ивыбираем Добавить граничное условие…. Выделяем внутреннюю по-

верхность, задаем Полное давление Р и температуру Tвых согласно вари-

анту (рис. 8).

Рис. 8. Задача выходных параметров

5.3. На поверхностях стенки: для того чтобы задать шероховатость по-

верхности, в командном меню нажимаем на вкладку Общие настройки ,

затем в появившемся меню выбираем команду Условия на стенках (рис. 9)

и в графе Шероховатость задаем шероховатость µ согласно варианту.

22

Рис. 9. Условия на стенках

6. Для дальнейшего расчета газодинамического анализа необходимо задать цели, соответствующие анализу. Для этого в дереве построений ПКМ нажимаем на команду Цели→Добавить глобальные цели и отмеча-

ем галочками интересующие нас параметры (рис. 10). В данной лабора-

торной работе нас интересует статическое давление, полное давление, ди-

намическое давление, температура и плотность. Соответственно нашим требованиям выставляем галочки.

Рис. 10. Задача глобальных целей

7. Создадим сетку. Для создания сетки в меню команд ПКМ нажима-

ем на раздел Сетка , затем в появившемся контекстном меню выбира-

ем команду Глобальная сетка. В появившемся слева окне меняем настройки сетки на 4 и нажимаем галочку в верхней части панели .

23

Рис. 15. Скорость

Рис. 16. Температура

Рис. 17. Плотность

12. Проект сохраняем в папку студента. Для этого нажимаем

Файл→Сохранить как…→Сохранить.

13. Пункты 1–12 повторяем для второй схемы согласно варианту.

26

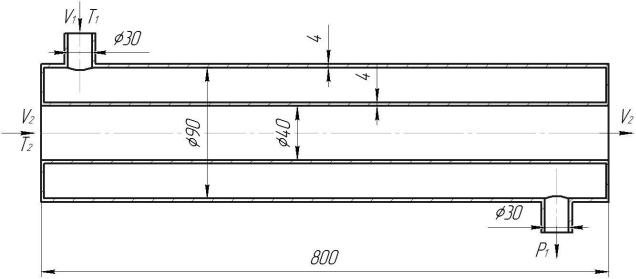

Рис. 2. Рассчитываемая 3D-модель

2. Далее во вкладке Добавления Solidworks в раскрывшемся меню выберем SOLIDWORKS Flow Simulation (рис. 3).

Рис. 3. Добавления SOLIDWORKS

3. Чтобы начать анализ, нужно создать новый проект. Для этого нажи-

маем на кнопку Новый . В появившемся левом окне оставляем настройки без изменений и нажимаем галочки в верхней части панели .

4. Создаем заглушки с обоих концов объекта, нажав на кнопку Созда-

ние заглушек на панели инструментов. Слева появится рабочая об-

ласть, в которой будет проходить работа с заглушками. Выбираем торце-

вые грани и создаем заглушки (рис. 4), нажимая галочки в верхней части панели .
