Графическая часть
1. Проектирование календарного плана.
При составлении календарного плана необходимо учитывать: директивный срок строительства; технологическую последовательность выполнения работ; максимальное совмещение во времени отдельных видов работ; выполнение работ крупными строительными машинами в 2-3 смены; равномерное распределение рабочих; соблюдение правил охраны труда и техники безопасности.
Продолжительность работ в графике обозначается линией-вектором. Продолжительность работ в первую смену показывается сплошной линией, а во вторую – дополнительной линией. Над ним указывается количество рабочих.
Численность общестроительных бригад не должна превышать 20-25 человек; комплексные бригады каменщиков, кровельщиков могут насчитывать до 50 человек.

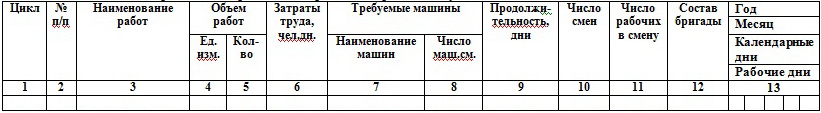

Таблица 8 «Календарный план производства работ по строительству»
Графы 1-8 календарного плана заполняются на основании ведомости подсчета трудоемкости и машинного времени.
Графа 6: Тчел.дн.=Vраб*Нвр.чел-час/8
Графа 9: при использовании машин: Графа 8
Без использования машин: Графа6/Графа12
Графа 10: при использовании основных машин число смен обычно принимают не меньше двух. Работы без применения машин желательно вести в одну смену. (1смена – нулевой цикл и непродолжительные работы, 2 смены – монтажные, штукатурные работы, подготовка под полы, 3 смены – при бетонировании ответственных конструкций)
Графа 11: определяют в соответствии с трудоёмкостью и продолжительностью работ: Графа5/(Графа9*m) m – количество смен в сутки.
Специальный цикл:
Благоустройство – 7% от суммы всех трудозатрат.
Прочие работы – 10% от суммы всех трудозатрат.
На графике сантехнические, электромонтажные и слаботочные работы разделяются в процентном отношении: 10-20%- на нулевой цикл, 60-80% - надземный цикл, 10-20% - отделочный цикл.
Благоустройство территории берется за 100% и векторная линия вычерчивается в конце отделочных работ.
Прочие работы разделяются в процентном отношении в любых местах на графике.
Чтобы найти количество людей работающий на специальном цикле на любой работе – необходимо трудозатраты поделить на количество дней, которые мы сами определили на график.
2. Построение графика движения рабочих.
В процессе разработки календарного плана необходимо предусматривать равномерное использование рабочих. Для этого по мере составления плана под ним вычерчивается график изменения численности рабочих.
За каждый день суммируется количество рабочих и в соответствующем масштабе откладывается по вертикали (например 1мм соответствует 1 человеку); соединяя эти величины по горизонтали получаем график.
Если график оказался неудовлетворительным, нужно календарный план оптимизировать, изменив сроки выполнения работ или количество рабочих по отдельным процессам.
3. Составление графика работы машин.
На основании КП составляется график работы машин и механизмов. Векторы на графике соответствуют векторам календарного плана. На векторах возможно указание количества машин в день, неделю, месяц.
