Раздел 5
Конструкторская часть
5.1 Анализ существующих конструкций
5.1.1 Анализ аналогов

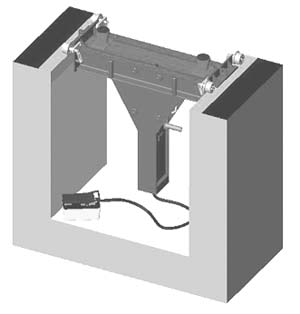

Рис. 5.1 - Навесной канавный подъёмник ПНК-10
Навесной канавный подъёмник ПНК-10 - принципиально новый не имеющий аналогов в России навесной канавный подъёмник грузоподъёмностью 10 тонн с рабочим ходом 500 мм. Подъёмник в стандартном исполнении устанавливается на край смотровой ямы шириной 1100 мм, по которой легко перемещается и предназначен для вывешивания как легковых, так и грузовых автомобилей.
Рис. 5.2 - Подъёмник ПНК-1
Подъёмник ПНК-1 - навесной, канавный, передвижной, с гидравлическим приводом. Предназначен для подъёма передней или задней оси автомобиля на осмотровой канаве. Масса 140 кг, г/п 3 тн

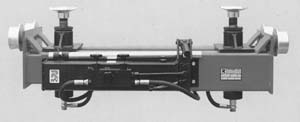

Рис.5.3 - Гидравличская траверса с ручным насосом OMA 541
УСТОРОЙСТВО OMA 541 паралельного типа для вывешивания автомобиля на четурехстоечном подъемнике, с гидравлическим приводом от ручного насоса. Грузоподъемность 1500 кг, высота подъема 200 мм, длина по каткам 830-1250 мм, ширина 390 мм, высота 310 мм, масса 40 кг.
Рис.5.4 - Гидравличская траверса с ручным насосом, КР-118
УСТРОЙСТВО КР-118 параллелограмного типа для вывешивания автомобиля на четырехстоечном подъемнике. Привод - гидравлический от ручного насоса. Грузоподъемность 13500 кг, высота подъема 302 мм, длина по каткам 1092-1374 мм, габариты 550х398 мм, масса 180 кг.
Рис.5.5 - Домкрат TJ-12A
Домкрат гаражный подкатной гидравлический, 12,0 т Домкрат TJ-12A - подкатной, гидравлический. Грузоподъемность 12000 кг, минимальная высота 195 мм, высота подъёма 575мм, длина подкатной части 1600 мм, общая длина 2600 мм, ширина 425 мм, масса 130,5 кг
5.1.2 Патентный поиск
№2003125878. Реферат
1. Телескопический многоступенчатый гидравлический подъемник, содержащий впускное отверстие гидравлической жидкости, связанное с внутренней частью подъемника, внутреннюю трубчатую ступень с вмещаемым концом и выдвигаемым концом, по меньшей мере одну промежуточную трубчатую ступень, имеющую вмещаемый конец и открытый выдвигаемый конец и содержащую промежуточный сальниковый муфтовый подшипник, закрепленный на по меньшей мере одной промежуточной трубчатой ступени, при этом внутренняя трубчатая ступень расположена телескопически в по меньшей мере одной промежуточной трубчатой ступени и выполнена с возможностью выдвигания через открытый конец по меньшей мере одной промежуточной трубчатой ступени в выдвинутое положение и с возможностью втягивания через открытый конец по меньшей мере одной промежуточной трубчатой ступени в собранное положение, причем промежуточный сальниковый муфтовый подшипник содержит грязесъемник, окружающий внутреннюю трубчатую ступень для предотвращения попадания загрязнений в пространство между внутренней трубчатой ступенью и промежуточной трубчатой ступенью, наружную трубчатую ступень, имеющую первый конец и второй открытый конец и содержащую наружный сальниковый муфтовый подшипник, закрепленный на открытом конце наружной трубчатой ступени, и базовый элемент, закрепленный с уплотнением на первом конце наружной трубчатой ступени, причем по меньшей мере одна промежуточная трубчатая ступень отделена от наружной трубчатой ступени наружным сальниковым муфтовым подшипником и выполнена с возможностью выдвигания через открытый конец наружной трубчатой ступени в выдвинутое положение и с возможностью втягивания через открытый конец наружной трубчатой ступени в собранное положение, при этом выдвигаемый конец по меньшей мере внутренней трубчатой ступени содержит стопорную манжету, которая выступает из сальникового муфтового подшипника и перекрывает выдвинутый конец по меньшей мере одной промежуточной трубчатой ступени, так что эта стопорная манжета соприкасается с сальниковым муфтовым подшипником по меньшей мере одной промежуточной трубчатой ступени, а часть стопорной манжеты, которая соприкасается с сальниковым муфтовым подшипником промежуточной трубчатой ступени, снабжена кольцевым углублением, в которое входит грязесъемник, когда внутренняя трубчатая ступень находится в полностью собранном положении.
№2218489. Реферат
Устройство предназначено для телескопических гидравлических подъемных механизмов. Подъемник содержит элемент основания, содержащий входное отверстие для гидравлической текучей среды и шток с проушиной, по меньшей мере, трубу первой ступени, прикрепленную к элементу основания, одну или более дополнительных ступеней труб, сформированных внутри трубы первой ступени и выровненных с элементом основания с обеспечением перекрытия между этими ступенями труб, и соответствующее уплотнение, установленное на внутренней стороне каждой ступени труб, при этом между ступенями над уплотнениями создано пространство, причем при выдвижении подъемника из него через воздушные сапуны выходит воздух. Технический результат - уменьшение веса.
№2000104871. Реферат
1. Телескопический многоступенчатый гидравлический подъемник, включающий элемент основания из алюминиевого сплава, содержащий входное отверстие для гидравлической текучей среды и шток с проушиной, трубу первой ступени из алюминиевого сплава, прикрепленную к элементу основания, ряд дополнительных ступеней труб из алюминиевого сплава, сформированных внутри трубы первой ступени и установленных соосно с элементом основания для обеспечения перекрытия между ступенями труб, соответствующее уплотнение, установленное на внутренней стороне каждой ступени трубы, и верхний элемент из алюминиевого сплава, включающий средство для крепления к нему са мой внутренней ступени труб, смазочный патрубок для смазки штока с проушиной и воздушного сапуна.
