1391 / 1 / 4 / техпроцесс / Операц. карта технич. контроля 1 лист
.docФорма 1а |
||||||||||||||||||||||||||||
Инв. № под. |
Подпись и дата |
Взам. инв.№ |
Инв. № дубл. |
Подпись и дата |
ГОСТ 3.1502-74 |
|
||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||
Операционная карта технического контроля |
Номер операц. |
|
|
ОК |
||||||||||||||||||||||||
Номер перехода |
СОДЕРЖАНИЕ ПЕРЕХОДА |
Приспособление (наименование) |
Измерительный инструмент (наименование) |
Процент контроля |
ОСОБЫЕ УКАЗАНИЯ |
|||||||||||||||||||||||
01 |
Проверить деталь наружным осмотром. Забоины, заусенцы и острые кромки не допускаются. |
|
|
100% |
|
|||||||||||||||||||||||
02 |
Проверить шероховатость поверхностей детали |
|
образцы шероховатости |
100% |
|
|||||||||||||||||||||||
03 |
Проверить размер 11 |
|
Микрометр, скобы |
100% |
|
|||||||||||||||||||||||
04 |
Проверить размер 1 |
|
Индикатор часового типа |
100% |
|
|||||||||||||||||||||||
05 |
Проверить длиновые размеры 2,13,3,7,15,30, 19,39,8,22,9,12,14,21,16,18 |
|
Микрометр, скобы |
100% |
|
|||||||||||||||||||||||
06 |
Проверить размеры 4 |
|
глубиномер |
100% |
|
|||||||||||||||||||||||
07 |
Проверить размеры отверстий 5,18,24,25,27,28,40,41,42,43,44 |
|
пробки |
100% |
|
|||||||||||||||||||||||
08 |
Проверить размеры фасок отверстий 6 |
|
шаблоны |
100% |
|
|||||||||||||||||||||||
09 |
Проверить размеры фасок 10, |
|
шаблоны |
100% |
|
|||||||||||||||||||||||
10 |
Проверить требование 4 |
|
Индикатор часового типа, стойка |
100% |
|
|||||||||||||||||||||||
11 |
Проверить требование 3 |
|
Контрольная плита, щуп |
100% |
|
|||||||||||||||||||||||
12 |
Проверить требование 1 |
|
|
100% |
|
|||||||||||||||||||||||
13 |
Проверить требование 2 |
|
|
100% |
|
|||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Л-т |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|||||||||||||
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
||||||||||||||
Инв. № под. |
Подпись и дата |
Взам. инв.№ |
Инв. № дубл. |
Подпись и дата |
ГОСТ 31105-74 |
Форма 5а |
|||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||

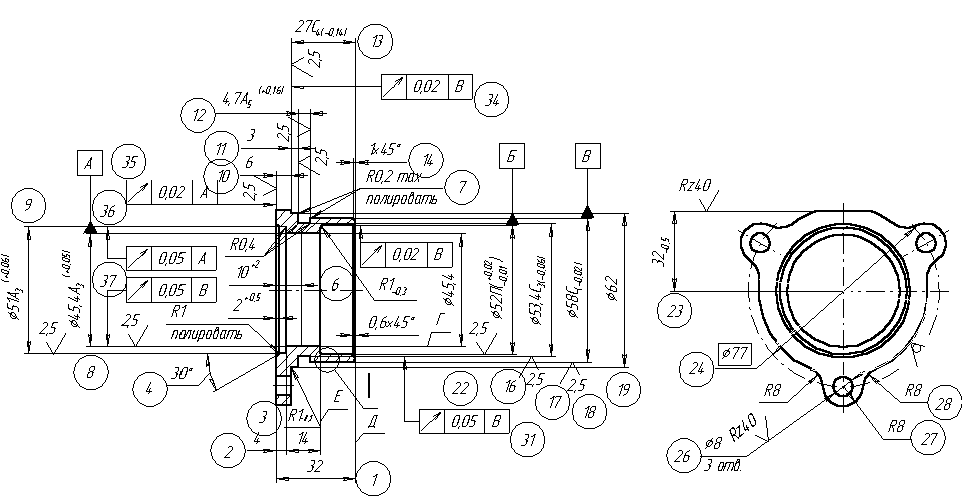

Карта эскизов |
|||||||||||||||||||||||||||||||||
Литера |
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Лист |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
Изм. |
Лист |
№ докум. |
Подпись |
Дата |
|
||||||||||||||||||
