12.Проектирование рамы привода
Проектируем раму, сваренную из элементов проката.
для электродвигателя швеллер 6,5 ГОСТ8240-56.
для открытой передачи швеллер 14 ГОСТ8240-56.
Для удобства постановки болтов, швеллеры располагают
полками наружу. На внутреннюю поверхность наваривают косые накладки,
которые выравнивают опорную поверхность под головками болтов.
Опорные поверхности – равнополочные уголки, на которые устанавливают
редуктор и электродвигатель, с приваренными полосками из стали высотой 2 –
3 мм.
Так как рама при сварке коробится, то все опорные поверхности на которые
устанавливаются механизмы привода, обрабатываются после сварки.
Закрепление на раме электродвигателя производим болтами М16 ГОСТ
7798-70 с соответствующими шайбами ГОСТ 6402-70 и гайками ГОСТ 5915-70,
редуктора болтами М22.
Предусматриваем на раме закрепление кожуха в месте установки муфты с
целью их ограждения.
Вся сварная рама закрепляется на производственной площадью фундаментными болтами М24.

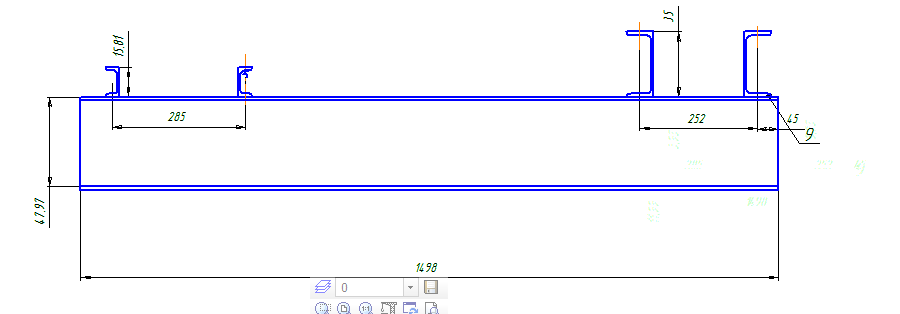

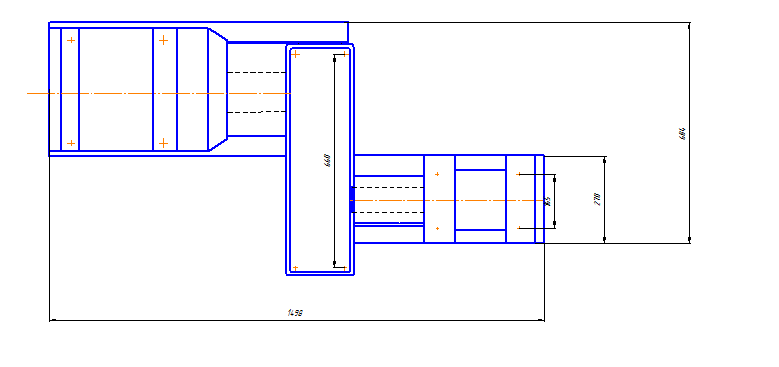

(Рис 12) Сварная рама
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
1. Киселев Б.Р., Курсовое проектирование по механике: Учебное
пособие./ Иван. гос. хим.-технол. ун-т. Иваново, 2003.
2. Киселев Б.Р., Проектирование приводов машин химического
производства: Учебное пособие./ Иван. гос. хим.-технол. ун-т. Иваново, 2001.
3. Шейнблит А.Е., Курсовое проектирование деталей машин.
М,:Высш. шк., 1991.
4. Анурьев В.И., Справочник конструктора машиностроителя. В 3-х т.
5. Киселев Б.Р.,Бойцова В.В.,Комарова Т.Г.,”Детали машин и основы
конструирования”,”Механика” : Справочник технических сведений длякурсового проекта./Иван. гос. хим.-технол. ун-т. Иваново, 2010.
Содержание
Введение 1
Задание на выполнение курсового проекта по Деталям машин 2
1. Оптимизация привода
2.Кинематический расчёт привода и выбор электродвигателя 7
3. Расчёт закрытой цилиндрической зубчатой передачи. Первая ступень 15
4. Расчёт закрытой цилиндрической зубчатой передачи второй ступени 23
5. Расчет открытой цилиндрической зубчатой передачи 28
6.Конструирование валов редуктора 46
7. Выбор и расчет долговечности подшипников 50
8. Конструирование вала открытой передачи 52
9. Выбор муфт 53
10.Конструирование корпуса редуктора 56
11.Смазка и уплотнения подшипниковых узлов 56
12.Проектирование рамы привода 57
Список используемой литературы 58
