Введение

Курсовое проектирование - процесс решения комплексной инженерной задачи, включающий кинематические и силовые расчеты, выбор материалов и расчеты на прочность, конструирование и разработку конструкторской документации в виде пояснительной записки, чертежа общего вида, сборочного чертежа и спецификаций, а так же рабочих чертежей сопряженных деталей.

Создание машин качественно нового уровня предполагает использование важнейших достижений фундаментальных наук. Задачи повышения качества машин решают на стадии проектирования. Каждая машина должна иметь минимальную массу и достаточную надежность, высокую быстроходность и минимальную динамическую нагруженность, низкую стоимость и большой срок службы и др. Следует учитывать конкретные условия применения машины.

Схему машины выбирают путем параллельного анализа нескольких вариантов, оценивая их конструктивную целесообразность, совершенство кинематической и силовой схем, стоимость изготовления, энергоемкость, надежность, габаритные размеры, металлоемкость и массу, технологичность, степень агрегатности, удобство обслуживания, сборки-разборки, осмотра, наладки, регулирования.

Задание

Номер зачетной книжки 2 последние цифры : 81

Спроектировать привод к вращающейся муфельной печи. По следующим исходным данным:

мощность на рабочем валу N_рв=28,7 КВт;

частота вращения рабочего вала n_рв=35 об/мин .

1. Оптимизация привода

(1.1)

где – угловая скорость рабочего вала;

синхронная частота вращения вала.

Проводим анализ полученных данных: первый вариант не подходит, потому что получатся слишком большие габариты и следовательно при массовом производстве большие затраты.

Четвертый вариант не подходит, потому что у привода слишком большое передаточное число, а это приводит к многоступенчатой передаточной механической системе.

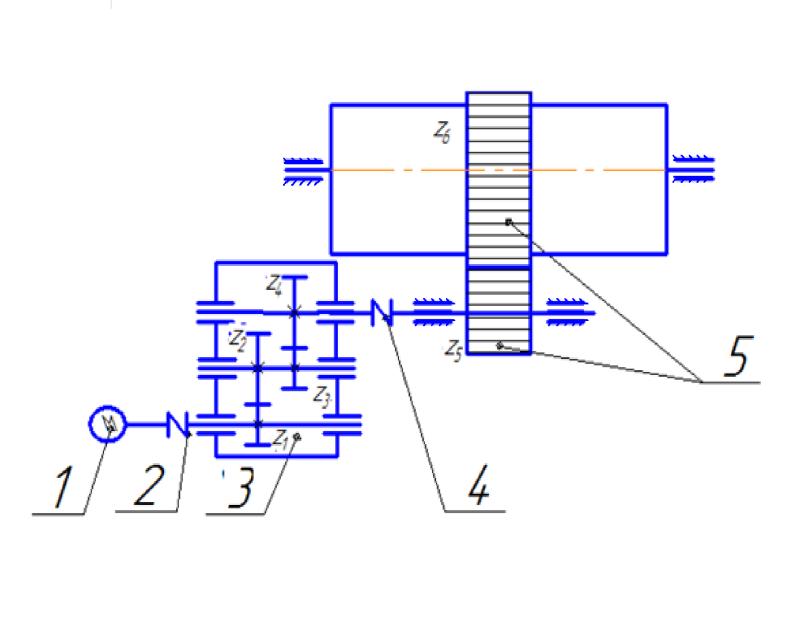

Так как предусматривается в приводе к вращающейся муфельной печи открытая зубчатая передача, то вариант 2 и 3 можно взять за основу проектирования. Но при выходим на стандартный редуктор , что отвечает требованиям. (см.рис 1)
