2.2 Продукция оао «Тулмаш»
В настоящее время основной продукцией ООО «Тулмаш» является противовыбросовое оборудование. Именно данную продукцию я решила рассмотреть в своей работе.
Противовыбросовое оборудование предназначено для герметизации устья нефтяных и газовых скважин в процессе их строительства и ремонта с целью безопасного ведения работ, предупреждения выбросов и открытых фонтанов, охраны недр и окружающей среды. Противовыбросовое оборудование изготавливается в соответствии с техническими условиями ТУ 3661-030-39048342-2006, соответствует ГОСТ 13862-90, ГОСТ 27743-88, ГОСТ 12.2.115-86, ГОСТ 12.1.003-83, ГОСТ 12.1.012.-90, ГОСТ 12.2-003-91, ГОСТ 12.2.007.0-75, ПБ-08-624-03. Противовыбросовое оборудование изготавливается в исполнении К1/К2 по ГОСТ 13862-90.
Комплексы противовыбросового оборудования обеспечивают проведение следующих работ:
- герметизацию скважины, включающую закрывание-открывание плашек (уплотнителя) превенторов без давления и под давлением;
- спуск-подъем колонны бурильных труб при герметизированном устье, включая протаскивание замковых соединений, расхаживание труб, подвеску колонны труб на плашки и удержание ее в скважине плашками при выбросе;
- циркуляцию бурового раствора с созданием регулируемого противодавления на забой и дегазацию бурового раствора;
- оперативное управление гидроприводными составными частями оборудования.
ООО «Тулмаш» выпускает противовыбросовое оборудование с 1 по 9 схему согласно ГОСТ 13862-90 под условные диаметры проходного отверстия 156, 180, 230, 280, 350 и 425 мм с боковыми отводами под манифольд 50, 65, 80 мм на рабочее давление 21, 35, 70 Мпа в исполнении К1 и К2. Все оборудование сертифицировано и имеет разрешение на применение ФСЭТАН.
Основные составные части противовыбросового оборудования:
Стволовая часть, включающая:
устьевую крестовину с отводами под манифольд;
сдвоенный плашечный превентор (гидравлический, гидравлический с возможностью переналадки на ручное управление, с ручным приводом). Дополнительно может поставляться привод ручной фиксации плашек;
гидравлический кольцевой превентор (вращающийся или невращающийся);
адаптерную катушку.
Манифольд, влючающий:
две устьевые (коренные) задвижки с ручным или гидравлическим приводом;
дистанционные (импульсные) трубы;
блок глушения;
блок дросселирования;
блок-бокс для размещения блоков глушения и дросселирования (по требованию заказчика);
сепаратор бурового раствора (по требованию заказчика);
сбросные трубы (выкиды) (по требованияю заказчика).
Станция гидроуправления превенторами и гидроуправляемыми задвижками.
Основные составные части противовыбросового оборудования |
Стволовая часть противовыбросового оборудования |
Рис 9. Противовыбросовое оборудование.
В качестве примера противовыбрового оборудования возьмем станцию гидропривода СГП-10,5-3.
2.3 Назначение и описание технологического процесса станции гидропривода сгп-10,5-3.
Станции гидропривода СГП-10,5-3 предназначены для дистанционного управления гидроприводными составными частями противовыбросового оборудования (ПВО) и обогрева превенторов рабочей жидкостью в холодное время года в процессе строительства нефтяных и газовых скважин в макроклиматических районах с умеренным и холодным климатом. Изготавливаются в соответствии с техническими условиями ТУ 3661-011-39048342-2001.
Конструктивные особенности:
станции монтируются на открытом жестком каркасе или в утепленном блок-боксе на санях;
использование пневмогидроаккумуляторов поршневого типа значительно повышает надежность станции. ПГА, как сосуды, работающие под давлением, ввиду малого индивидуального объема не подлежат регистрации в органах Госгортехнадзора;
безопасная эксплуатация станции обеспечивается системой управления с автоматизированными устройствами поддержания заданных режимов работы, сигнализации и блокировки: датчиком уровня масла, датчиком температуры масла в баке, давления в гидросистеме, аварийной световой и звуковой сигнализацией, системой автоматического включения и отключения модуля обогрева;
функция обогрева превенторов с системой автоматического поддержания температуры теплоносителя и его принудительной циркуляцией через камеры обогрева превенторов;
функция обогрева блок-бокса;
гидрораспределители основного и выносного пульта с плоскими золотниками обеспечивают высокую надежность в работе;
подключение потребителей и выносного пульта рукавами высокого давления с быстроразъемными соединениями;
компенсирующий ПГА для обеспечения возможности протаскивания колонны труб с замками через закрытый ПУГ включен в состав станции. Регулировка давления закрытия ПУГ осуществляется дистанционно с выносного пульта;
электрооборудование во взрывозащищенном исполнении для эксплуатации станции во взрывоопасной зоне класса 2 по ГОСТ Р 51330.9-99. Электрошкаф управления и входящее в него электрооборудование поставляются из Италии и Германии и имеют европейские и Российские сертификаты взрывобезопасности.

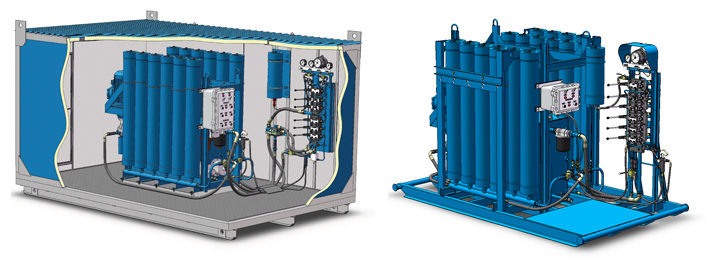

Станция гидропривода СГП-10,5-3 в блок-боксе Станция гидропривода СГП-10,5-3 в
открытом исполнении
Рис. 10 Станция гидропривода СГП-10,5-3
