2.3 Назначение и описание технологического процесса станции гидропривода сгп-10,5-3.

Станции гидропривода СГП-10,5-3 предназначены для дистанционного управления гидроприводными составными частями противовыбросового оборудования (ПВО) и обогрева превенторов рабочей жидкостью в холодное время года в процессе строительства нефтяных и газовых скважин в макроклиматических районах с умеренным и холодным климатом. Изготавливаются в соответствии с техническими условиями ТУ 3661-011-39048342-2001.

Конструктивные особенности:

• станции монтируются на открытом жестком каркасе или в утепленном блок-боксе на санях;

• использование пневмогидроаккумуляторов поршневого типа значительно повышает надежность станции. ПГА, как сосуды, работающие под давлением, ввиду малого индивидуального объема не подлежат регистрации в органах Госгортехнадзора;

• безопасная эксплуатация станции обеспечивается системой управления с автоматизированными устройствами поддержания заданных режимов работы, сигнализации и блокировки: датчиком уровня масла, датчиком температуры масла в баке, давления в гидросистеме, аварийной световой и звуковой сигнализацией, системой автоматического включения и отключения модуля обогрева;

• функция обогрева превенторов с системой автоматического поддержания температуры теплоносителя и его принудительной циркуляцией через камеры обогрева превенторов;

• функция обогрева блок-бокса;

• гидрораспределители основного и выносного пульта с плоскими золотниками обеспечивают высокую надежность в работе;

• подключение потребителей и выносного пульта рукавами высокого давления с быстроразъемными соединениями;

• компенсирующий ПГА для обеспечения возможности протаскивания колонны труб с замками через закрытый ПУГ включен в состав станции. Регулировка давления закрытия ПУГ осуществляется дистанционно с выносного пульта;

• электрооборудование во взрывозащищенном исполнении для эксплуатации станции во взрывоопасной зоне класса 2 по ГОСТ Р 51330.9-99. Электрошкаф управления и входящее в него электрооборудование поставляются из Италии и Германии и имеют европейские и Российские сертификаты взрывобезопасности.

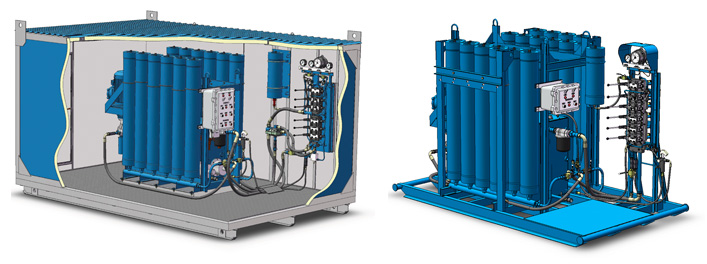

Станция гидропривода СГП-10,5-3 в блок-боксе Станция гидропривода СГП-10,5-3 в

открытом исполнении

Рис. 10 Станция гидропривода СГП-10,5-3

2.3.1 Технические характеристики

Основные технические характеристики станции приведены в таблице 1.

Таблица 1

Наименование	Значение
Количество постов управления, шт	3
Рабочее давление в линиях управления, МПа	10,5
Минимальное давление рабочей жидкости в ПГА, МПа	10,5
Номинальный объем одного ПГА,л	40
Количество пневмогидроаккумуляторов, шт	3
Номинальный суммарный объем ПГА, л	120
Маневровый объем, подаваемый ПГА при нормальных условиях по ГОСТ 15150-69, л
Давление зарядки азотом ПГА, МПа
Мощность электродвигателя насоса модуля гидропривода, кВт	5,5
Мощность электродвигателя насоса модуля обогрева, кВт	2,2
Мощность электрических нагревателей, кВт	15
Максимальная потребляемая мощность станции, кВт	23
Напряжение питания, В	380
Производительность насоса модуля гидропривода, л/мин	23
Производительность ручного насоса, л/за 1 цикл	0,07
Подача рабочей жидкости (теплоносителя) модуля обогрева номинальная, л/мин	23
Температура рабочей жидкости (теплоносителя) модуля обогрева номинальная, °С	60
Объем масла в гидробаке, л - модуля гидропривода - модуля обогрева превенторов	90 160
Тип масла, применяемого для гидропривода станции	Масло ВМГ3 ТУ38.101479-00
Класс чистоты рабочей жидкости по ГОСТ 17216-2001 не грубее	12
Температура окружающей среды при хранении, °С	От -60 до +50
Температура окружающей среды при работе, °С	От -45 до +45
Габаритные размеры контейнера силовой установки (ДхШхВ), мм	3140х1450х2370
Масса станции с рабочей жидкостью, кг	2000
Габаритные размеры пульта управления выносного (ДхШхВ), мм	450х275х560
Масса пульта управления выносного, кг	30
Длина РВД для подключения потребителей и выносного пульта, м	20
Условный проход линий управления, напорных и сливных линий станции, мм	12
Условный проход линий обогрева ПВО, мм	25
