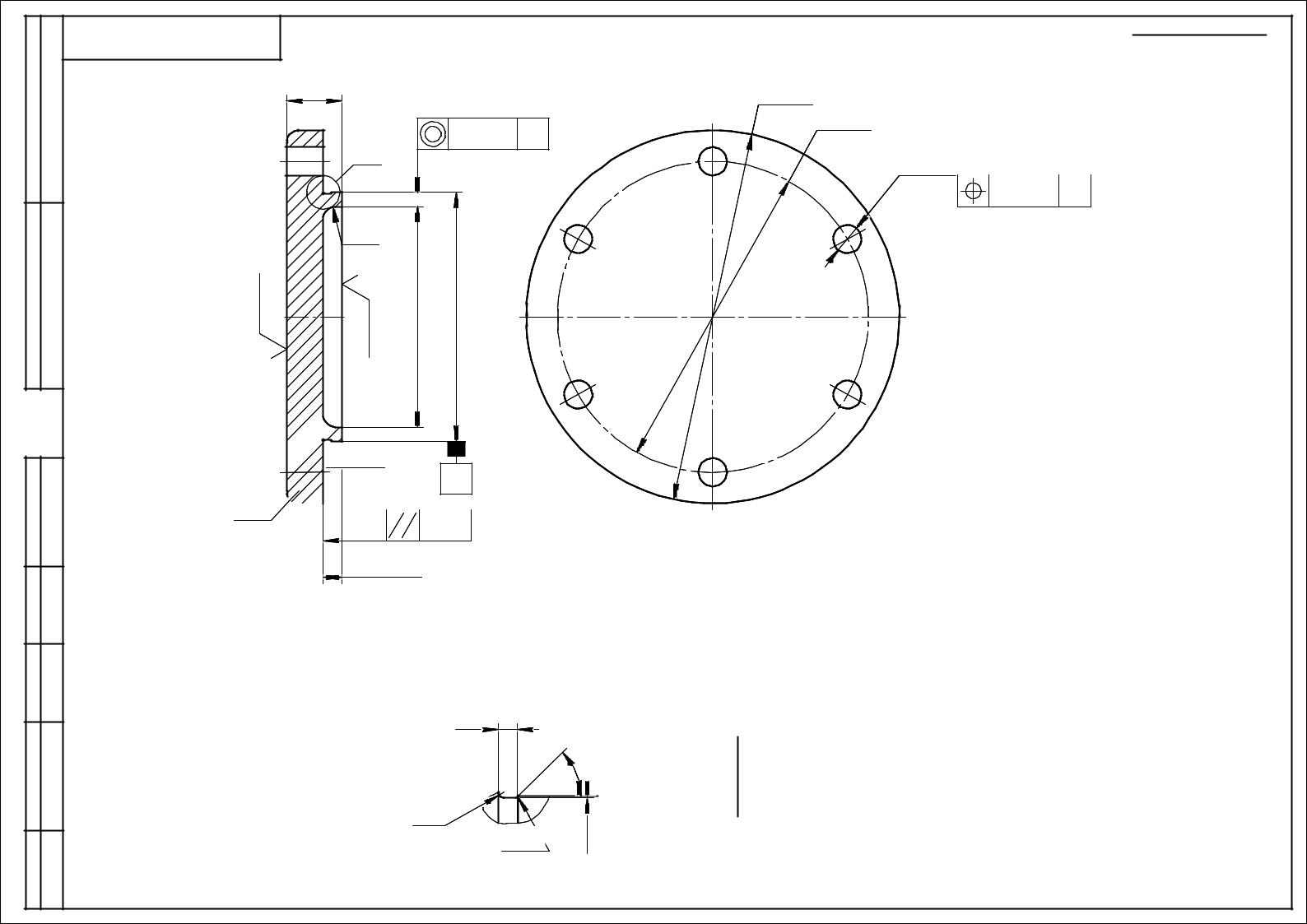

Крышка подшипника |
Лит. |
Масса |
|
Масштаб |
|||
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
|
|
|
|
|
|
1:1 |
|
Разраб. |
|
|
|
|
|
|
|
|
|
|||
|
|
|
глухая |
|
|
|
|
|
|
|||
Пров. |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
||
Т.контр. |
|
|
|
|
Лист |
|
Листов |
1 |
||||
|
|
|
|
|
Сталь 40Х ГОСТ 4543-71 |
|
|
|
|
|
|
|
