Введение

Детали, составляющие машину, связаны между собой тем или иным образом. Эти связи можно разделить на подвижные и неподвижные. В данной расчетно-графической работе рассматриваются неподвижные соединения. Такие связи обусловлены целесообразностью расчленения машины на узлы и детали для того, чтобы упростить ремонт, облегчить сборку, транспортировку.

Соединения являются важными элементами конструкций. Многие аварии и прочие неполадки в работе машин и сооружений обусловлены неудовлетворительным качеством соединений.

Необходимо стремиться к тому, чтобы соединение было равнопрочным с соединяемыми элементами. Желательно, чтобы соединение не искажало форму изделия, не вносило дополнительных элементов в его конструкцию и т.п.

В данной работе рассматриваются следующие виды соединений:

1. Заклепочные соединения.

2. Сварные соединения.

3. Резьбовые соединения.

4. Шлицевые соединения.

5. Шпоночные соединения.

1, Расчёт заклепочных соединений

Определить диаметр и количество заклепок в соединении встык с двумя накладками (рис.1), а также проверить прочность полос на растяжение по ослабленному сечению, если нагрузка F = 50(Н) приложена статически. Полосы и накладки изготовлены из стали Ст 3, заклепки - из стали Ст 2 , отверстия сверленые.

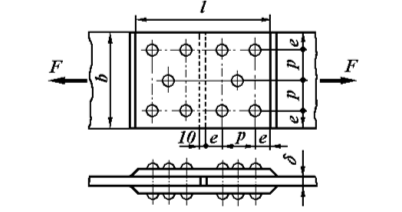

Рис.1 – Заклепочное соединение встык с двумя накладками

	Вариант
	2-6
F, кН	50
b, мм	140
l, мм	400
𝛿, мм	4

Решение:

Рассчитаем диаметр заклёпок:

Данное заклёпочное соединение прочное. Диаметр заклёпки в двусрезном шве выбирается следующим образом [1]:

(1.1)

Пусть d = 6 мм

Определим максимальную нагрузку на одну заклёпку:

(1.2)

Здесь А – площадь среза, k – количество срезов – предел прочности на срез.

(1.3)

для Ст2 и Ст3 при сверлёных отверстиях:

Тогда сила будет равна:

Необходимое число заклёпок

(1.4)

Количество заклёпок учитывается для одной полосы, z повышают на 2…3 для увеличения прочности соединения [1].

Пусть z = 10

Определим расстояние от оси заклёпки до края листа e и шаг р между заклёпками [2].

(1.5)

(1.6)

Исходя из размеров l и b принимаем значения e и p: e = 20 мм, p = 80 мм

Проверка по напряжениям смятия [1]

(1.7)

Проверка полосы на прочность в сечении А-А

Предел прочности Ст3 равен 125 МПа, условие прочности выполняется.
