4 Крышка глухая
Исходные данные:
D = 72 мм; D1 = 90 мм; D2 = 110 мм; d = 9 мм.
Посадка
выбрана для крышки подшипника, т.к.
данная посадка обеспечивает высокую
точность центрирования, легкость сборки
и разборки.
Назначим допуск параллельности торцов крышки:
На размер Ø110:
Т// = 0.06 (мм) при степени точности допуска 9 ([3], с.360, табл. 22.8). Его назначают, чтобы ограничить перекос колец подшипников качения.
Назначим позиционный допуск:
(мм).
Его задают, чтобы ограничить отклонения
расположения центров крепежных отверстий.
Следует отметить, что данный допуск
задается лишь в том случае, когда
отверстие для винтов сверлят независимо
друг от друга.
Назначаем шероховатость ([3], с.348, табл. 22.2):
на внутреннюю торцевую поверхность - Ra = 1.6 мкм;
на остальные - Ra = 6.3 мкм.

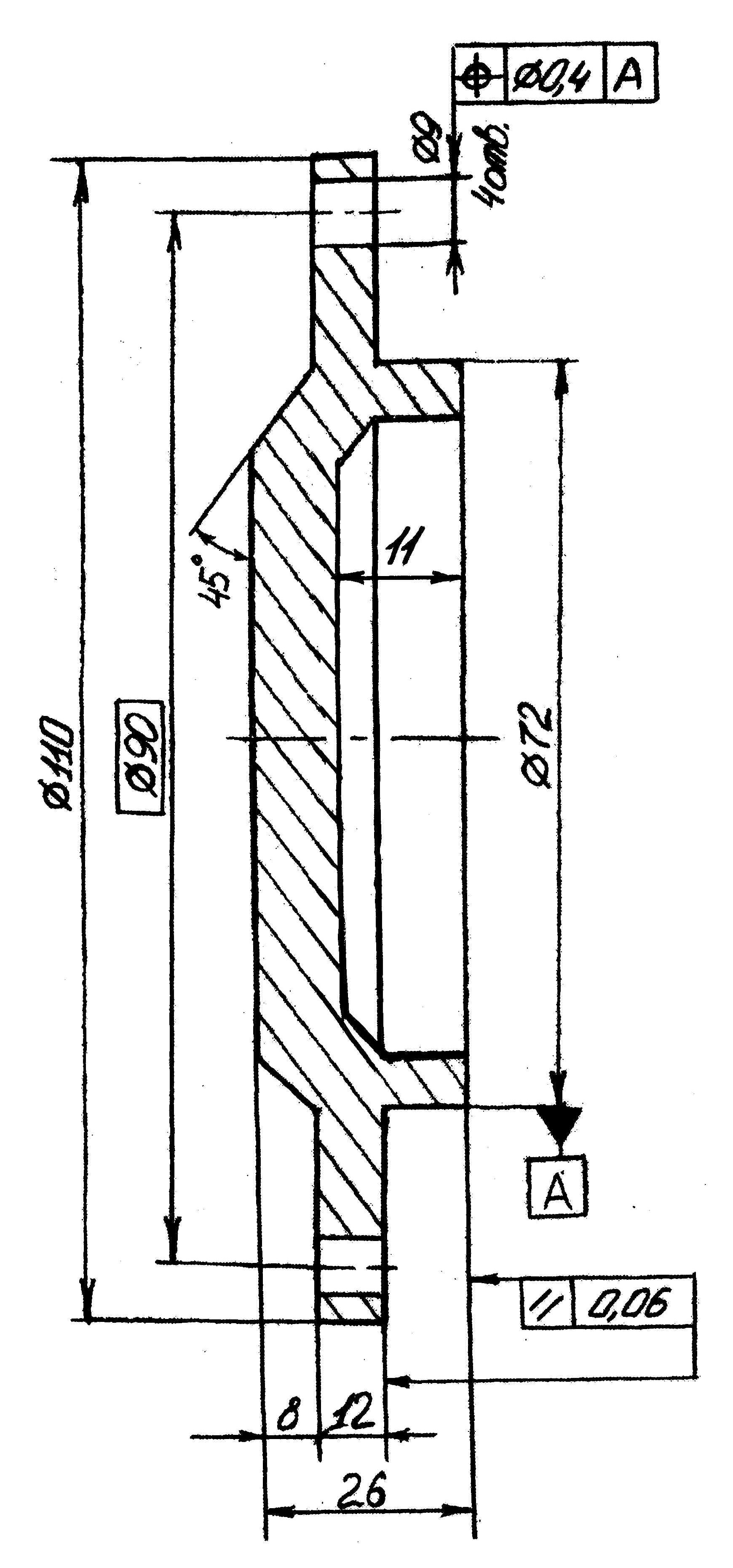

Рисунок 27 - Эскиз глухой крышки
5 Крышка сквозная
Исходные данные:
D = 72 мм; D1 = 90 мм; D2 = 110 мм; d = 9 мм; n = 4.
Посадка
выбрана для крышки подшипника, т.к.
данная посадка обеспечивает высокую
точность центрирования, легкость сборки
и разборки (посадка с зазором).
Допуск параллельности торцов задают, если по торцу крышки базируют подшипник качения. Допуск назначают, чтобы ограничить перекос колец подшипников качения.
На размер Ø110:
Т// = 0.06 (мм) при степени точности допуска 9 ([3], с.360, табл. 22.8). Его
Назначим позиционный допуск:
(мм).

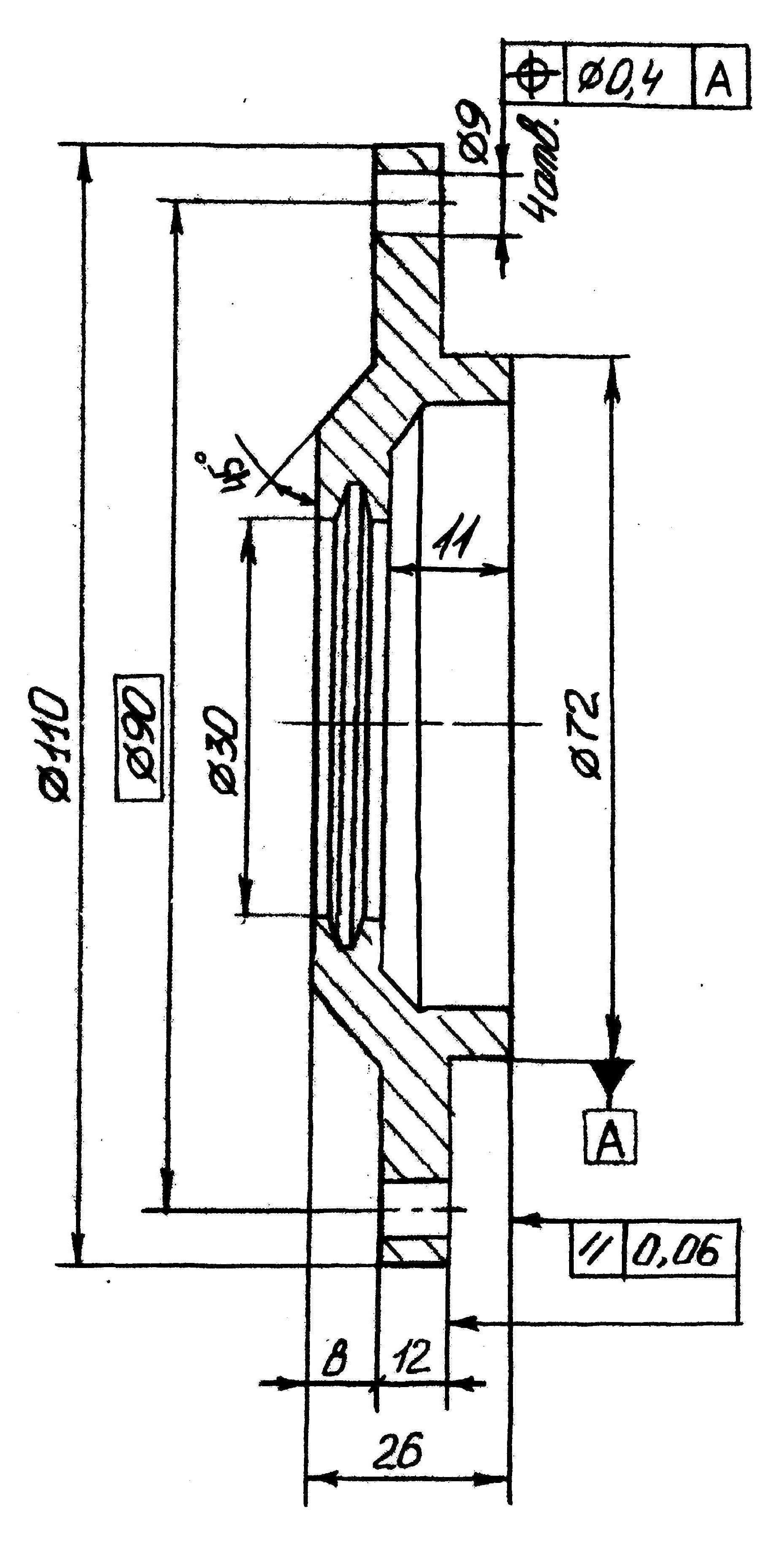

Рисунок 28 - Эскиз сквозной крышки
