Билет № 20

к экзамену по дисциплине «Инженерная графика»

№

Вопрос

Возможное

п/п

количество

баллов

1

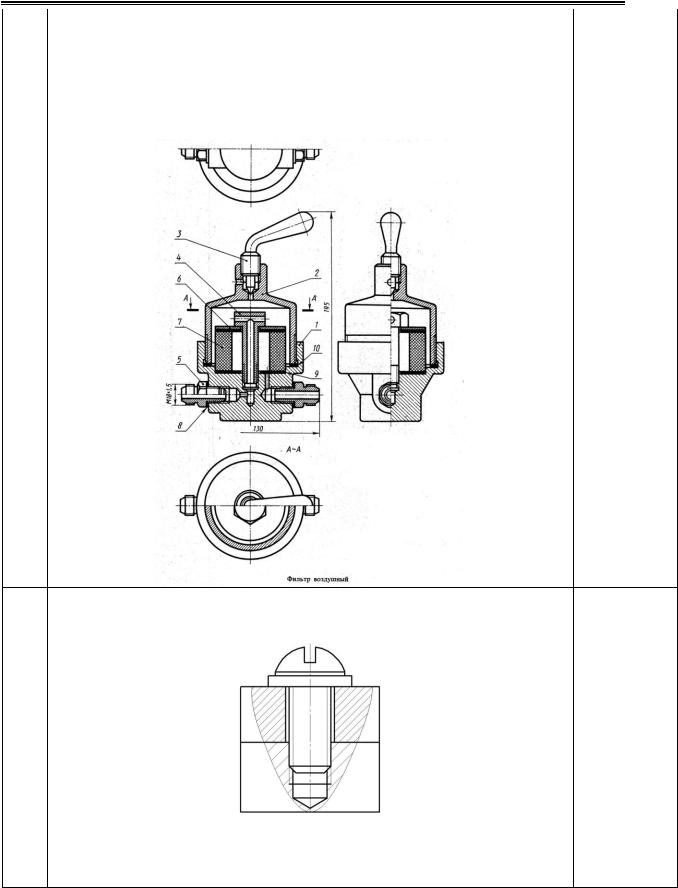

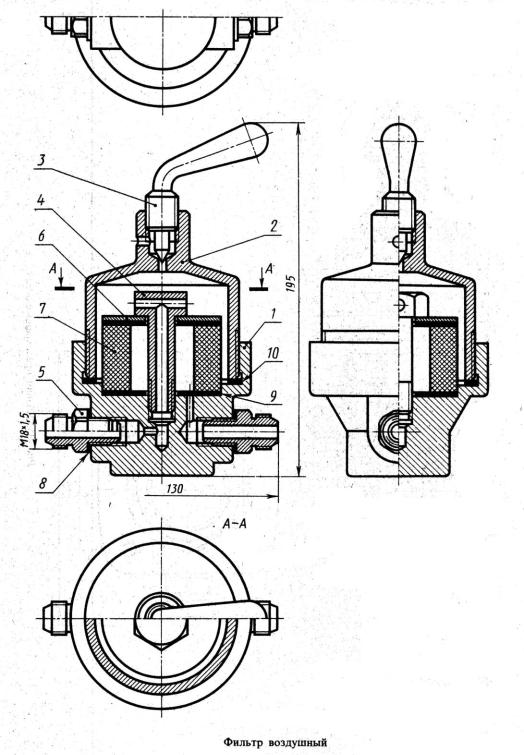

По предложенным проекциям Фильтра воздушного создать электронную

модель детали Штуцер специальный (М14х1) поз. 4. Создать чертеж

детали Штуцер специальный (материал: Пруток ГШГН 27,0 ЛС 59-1

Модель детали

ГОСТ 2060-2006).

поз.1 – 7;

чертеж детали

– 8;

Сумма

баллов:

15

2

Указать тип соединения, обозначение входящих стандартных изделий и

4

порядок их расположения в спецификации. Указать количество изделий в

соединении.

3

Вычертить: Шпилька М20 – 6g х 70. 58 ГОСТ 22032-76. Длина

5

ввинчиваемого конца шпильки равна ее диаметру, длина резьбы гаечного

конца – 46 мм.

4

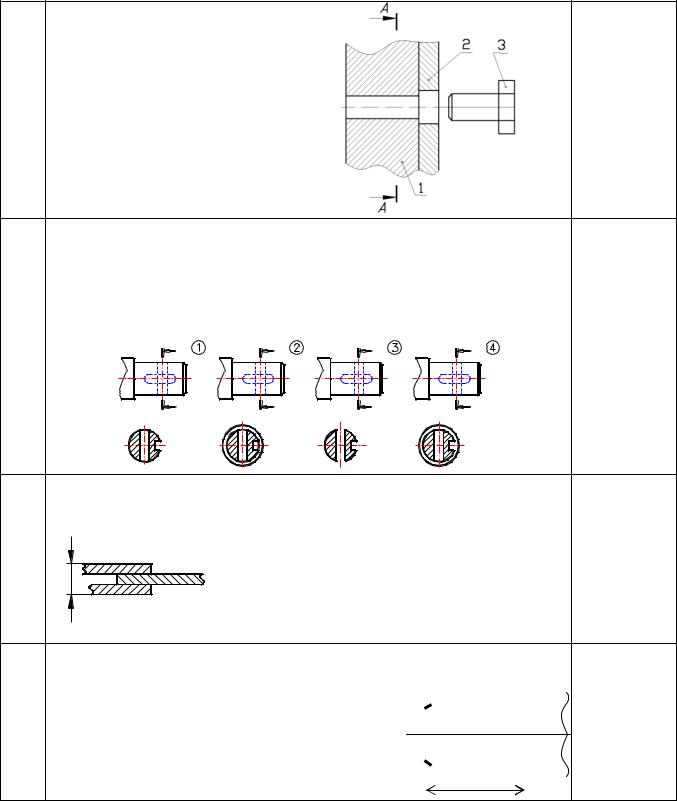

Вычертить соединение крышки 2 с

8

корпусом 1 болтом 3. Выполнить

разрез

А-А.

На

рисунке

резьба в

Резьба наружная-

отверстии корпуса на всей его длине

1,5

Резьба внутренняя-

и у болта не

изображена. Толщина

1,5

стенки

корпуса

50 мм,

толщина

Штриховка -1

Граница резьбы-1

крышки – 20 мм. Болт М16 – 6g х 50

Толщина линий -1

ГОСТ 7798 –70 Длина резьбы у болта

Разрез - 2

38 мм.

5

Обозначить односторонний сварной шов нахлесточного соединения, с

2

катетом 6 мм. После сварки шов должен быть обработан с плавным

переходом, шероховатость после обработки Rz 40. Стандарт на шов:

ГОСТ 16037-80. Способ сварки: ручная дуговая сварка.

6

Выбрать на каком чертеже сечение выполнено согласно ГОСТ 2.305.

1

Г

Г

Г

Г

Г-Г

Г

Г-Г

Г

Г-Г

Г

Г-Г

Г

7

Определить длину заклепки для соединения (заклепка имеет потайные

1

закладную и формируемую головку, диаметр заклепки 8 мм):

9

8

Чертежом детали называется …

1

9

Показать на чертеже на чертеже трехзаходную


резьбы – 2 балла

трапецеидальную резьбу, диаметр которой равен

Обозначение

32 мм с шагом 6 мм, длина резьбовой части

резьбы – 1 балл

равна 60 мм.

Сумма баллов:

70
