1.3 Основные технические данные и характеристики

Таблица 1 - Технические данные

Параметр	ЦНСК 60-330
Число ступеней насоса	10
Тип двигателя	АИР 250М2
Мощность, кВт	81,7
Масса насоса, кг, не более	515

Таблица 2 - Основные технические характеристики качества насосов

Параметр	ЦНСК 60-330
Подача, м3/ч	60
Напор, м	330
Давление на входе, МПа (кгс/см2), не более	0,05-0,3 МПа (0,5-3 кгс/см2).
Частота вращения, с-1 (об/мин)	(3000) 50
Допускаемый кавитационный запас, м, не более	4,5
Утечка через одно торцевое уплотнение, м3/ч	0,0001
КПД насоса	71

Технические характеристики насосов на воде с плотностью 997 кг/м и при барометрическом давлении 1013 гПа (760 мм.рт.ст.) приведены на рисунке 2.

Рабочая часть характеристики по подаче насосов находится в интервале от 0,013 (48) по 0,022 (80) м3/с (м7ч) включительно.

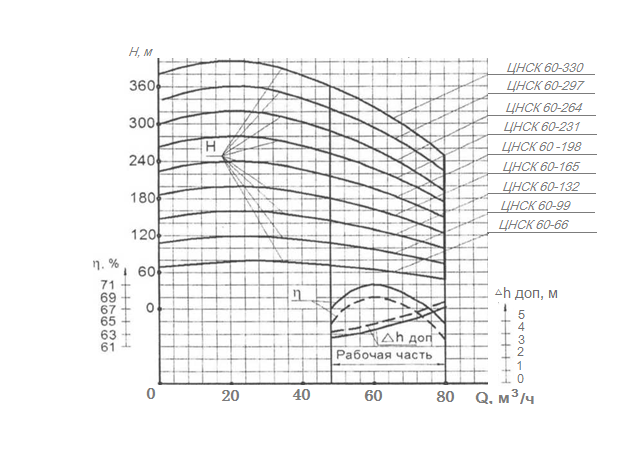

Рисунок 2 - Характеристики насосов ЦНСК 60-66...330 при частоте вращения 49,17 с'1 (2950 об/мин) на воде с плотностью 997 кг/м3.

Примечание - Допускаемая вакуумметрическая высота всасывания с достаточной для практики точностью определяется зависимостью:

Н = 10 - △h _доп , м, где

10 - барометрическое давление, м;

△h _доп - допускаемый кавитационный запас, м.

2 Техническое обслуживание и эксплуатация насоса

2.1 Техническое обслуживание

При эксплуатации насоса необходимо вести наблюдение за его техническим состоянием, режимами работы, нагревом подшипников, за внешними утечками через гидравлическую пяту и торцовые уплотнения и периодически производить его техническое обслуживание, соблюдая меры безопасности.

При техническом обслуживании электродвигателя необходимо руководствоваться эксплуатационной документацией на электродвигатель.

При техническом обслуживании насоса (проведении планово­предупредительного ремонта) необходимо выполнять следующие работы:

-проверить правильность центрирования насоса;

-проверить величину износа деталей разгрузочного устройства по риске при роторе, сдвинутом в сторону всасывания до упора. При выходе риски на 3 мм (или опустился фиксатор в сигнализаторе износа гидропяты), необходимо разобрать разгрузочное устройство, снять необходимое количество регулировочных колец общей толщиной, равной величине смещения ротора, и поставить их между диском гидравлической пяты и гайкой вала. При значительном износе диска и кольца заменить их без снятия регулировочных колец;

-выполнить подтяжку сальников. При подтягивании сальника до упора допускается добавление одного кольца набивки. Для чего необходимо остановить насос, обесточить электродвигатель, полностью снять давление на входе в насос, отвернуть гайки и отвести втулку сальника до упора в крышку подшипника. Кольцо набивки обмакнуть в минеральное масло (например: индустриальное И-40 ГОСТ 20799-88) и установить его в гнездо. Поставить на место втулку сальника и отрегулировать сальниковые уплотнения. При необходимости произвести полную замену сальников;

-при необходимости произвести полную замену смазки подшипников, предварительно промыв подшипники керосином или другой жидкостью, не вызывающей коррозию.

В процессе проведения технического обслуживания необходимо произвести оценку технического состояния агрегата и определить необходимость его ремонта.
