Пересчет характеристики насоса с воды на нефть

1. Пересчет ведется по поправочным коэффициентам , которые определяются по рисунку 12 в зависимости от числа Рейнольдса:

, (5.15)

где - производительность насоса при оптимальном режиме и работе на воде;

- коэффициент кинематической вязкости, м2/сек;

- эквивалентный диаметр, вычисляемый из соотношения:

, (5.16)

м

Рисунок 14 - График коэффициентов пересчета характеристик центробежных насосов с воды на вязкие жидкости

Согласно рисунку 12:

2. Из соотношений:

(5.17)

определяются оптимальные значения полезной удельной работы, КПД при работе на нефти.

2. Полезная мощность при работе насоса на нефти вычисляется по формуле (5.13), по и плотности нефти.

4. Построение сводной комплексной характеристики насоса при работе на нефти и воде.

Комплексная характеристика строится по точкам, близким к оптимальной 0,8Qопт, Qопт,1,2Qопт. и нулевой точке (Q=0). Известно, что при Q=0 напор насоса при работе на нефти равен напору насоса при работе на воде. Для нахождения значений используем уже известные безразмерные координаты.

Полученные значения сводим в таблицу 7.

Таблица 7 – Значения Q, H, N, для постройки комплексной характеристики насоса при работе на нефти

Относительные координаты	Q	0	0,2	0,4	0,6	0,8	1	1,2
	H	1	1,1	1,16	1,14	1,12	1	0,85
	N	0,52	0,65	0,75	0,8	0,9	1	1,1
		0	0,35	0,62	0,82	0,96	1	0,92

Продолжение таблицы 7

Размерные координаты	, м3/сек	0	0,01	0,02	0,03	0,04	0,05	0,06
	, м	76,05	83,65	88,22	86,69	85,17	76,05	64,64
	, кВт	26,31	32,89	37,95	40,48	45,54	50,60	55,66
		0	0,22	0,38	0,51	0,59	0,62	0,57

По полученным значениям строим комплексную характеристику для насоса при работе на нефти.

Рисунок 15 - Зависимость напора от подачи на нефти

Рисунок 16 - Зависимость мощности от подачи на нефти

Рисунок 17 - Зависимость КПД от подачи на нефти

5. Делаем сравнительную характеристику.

Рисунок 18 - Сравнение напора от подачи на воде и нефти

Рисунок 19 - Сравнение мощности от подачи на воде и нефти

Рисунок 20 - Сравнение КПД от подачи на воде и нефти

6. Суммарная характеристика параллельного и последовательного соединения насосов при перекачке воды.

При параллельном подключении насосов, подача увеличивается в 2 раза, а напор останется неизменным, занесем данные в таблицу 8.

Таблица 8 – Значения напора и подачи при параллельном подключении насосов

, м	76,05	83,65	88,22	86,69	85,17	76,05	64,64
, м3/с	0	0,01	0,02	0,03	0,04	0,05	0,06
, м3/с	0	0,02	0,04	0,06	0,08	0,11	0,12

По полученным значениям строим суммарную характеристику при параллельном подключении насосов.

Рисунок 21 - Сравнение подачи при параллельном соединении насосов

При последовательном подключении насосов, напор увеличивается в 2 раза, а подача останется неизменной, занесем данные в таблицу 9.

Таблица 9 – Значения напора и подачи при последовательном подключении насосов

, м	0	0,01	0,02	0,03	0,04	0,05	0,06
, м3/с	76,05	83,65	88,22	86,69	85,17	76,05	64,64
, м3/с	152,1	167,3	176,44	173,38	170,34	152,1	129,28

По полученным значениям строим суммарную характеристику при последовательном подключении насосов.

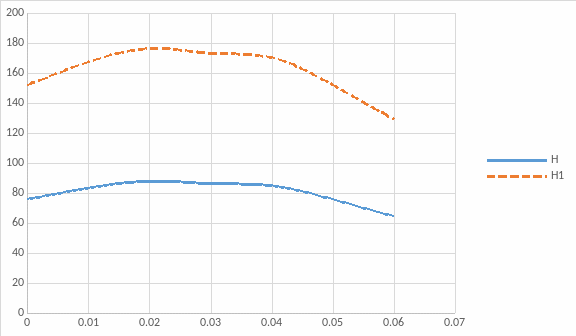

Рисунок 22 - Сравнение напора при последовательном соединении насосов
