5. Разработка ассоциативного сборочного чертежа «вентиль» и деталировочных чертежей. Разработка деталировочного чертежа колеса

Главная панель - Файл – создать - чертеж

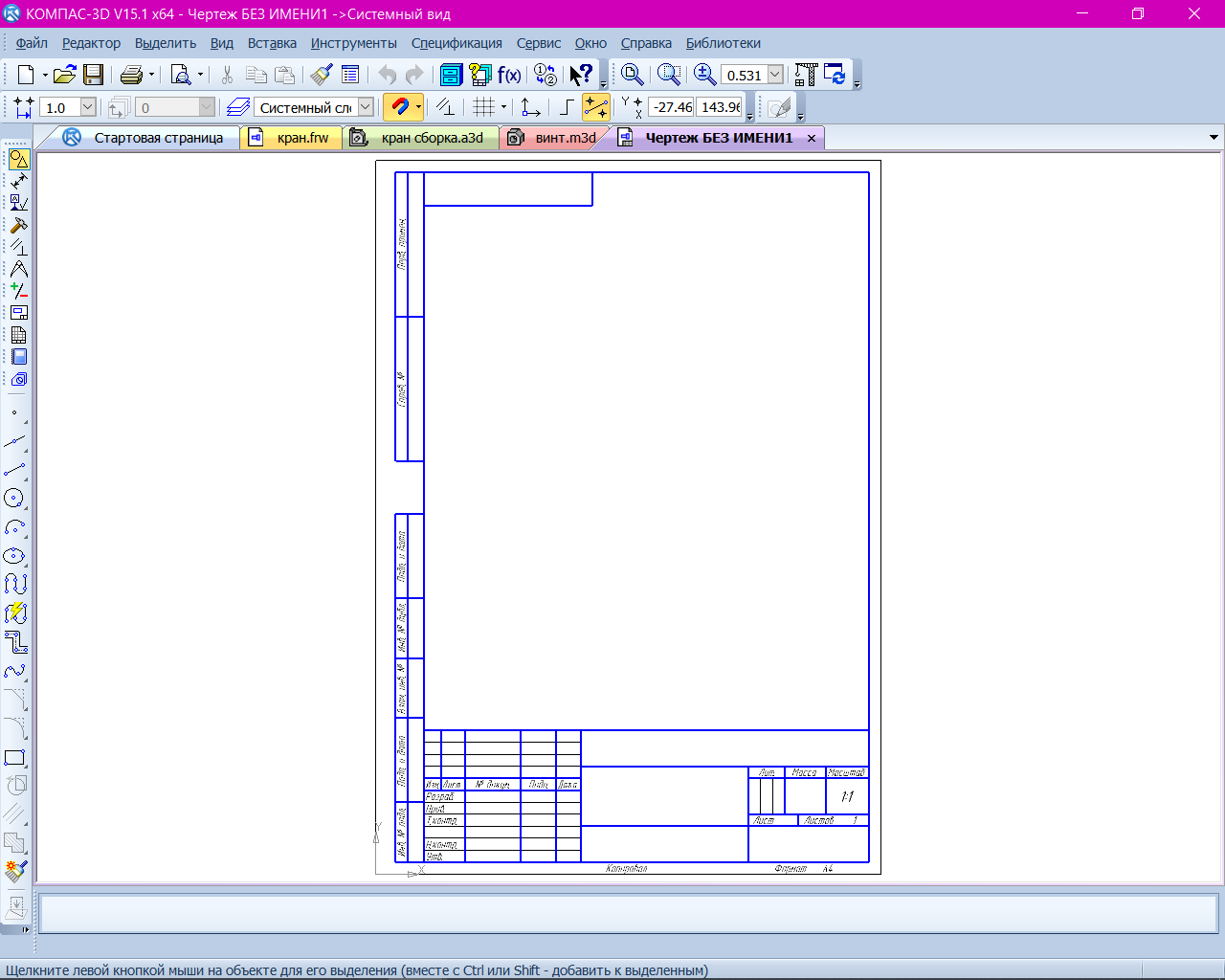

Рисунок 40-Новый лист формата А4

По умолчанию в качестве исходного формата (шаблона) выбран формат А4

Правой кнопкой мыши в поле чертежа-параметры текущего чертежа –текущий чертеж- параметры первого листа-выбираем формат и расположение чертежа, как на рис. 41.

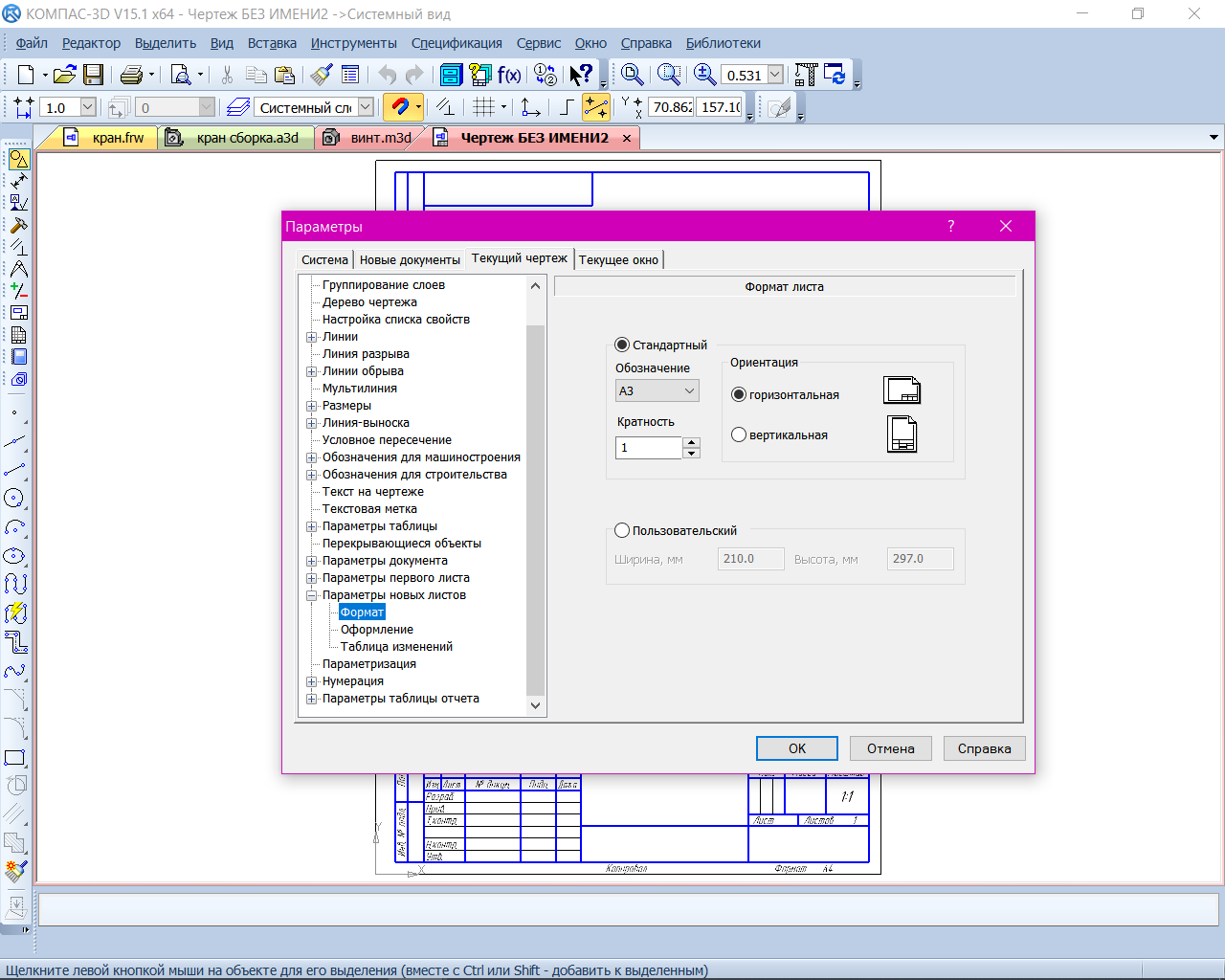

Рисунок 41-Изменение параметров чертежа

Главная панель – вставка – вид с модели – стандартный – открыть, рис. 42.

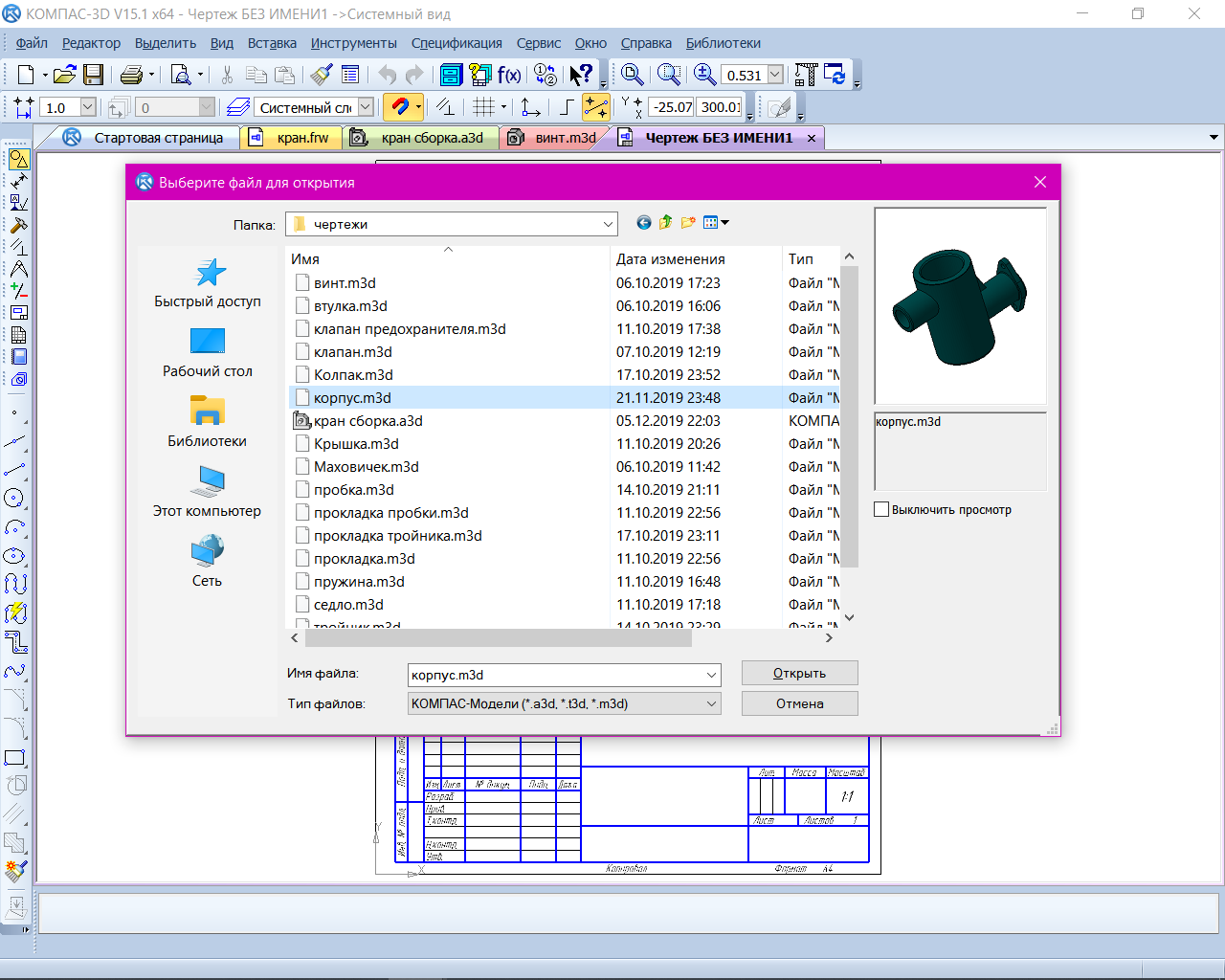

Рисунок 42-Вставка из файла

В открывшемся окне при помощи команды «схема», выбираем интересующие нас виды: вид спереди и сверху. Показано на рис. 43 и 44.

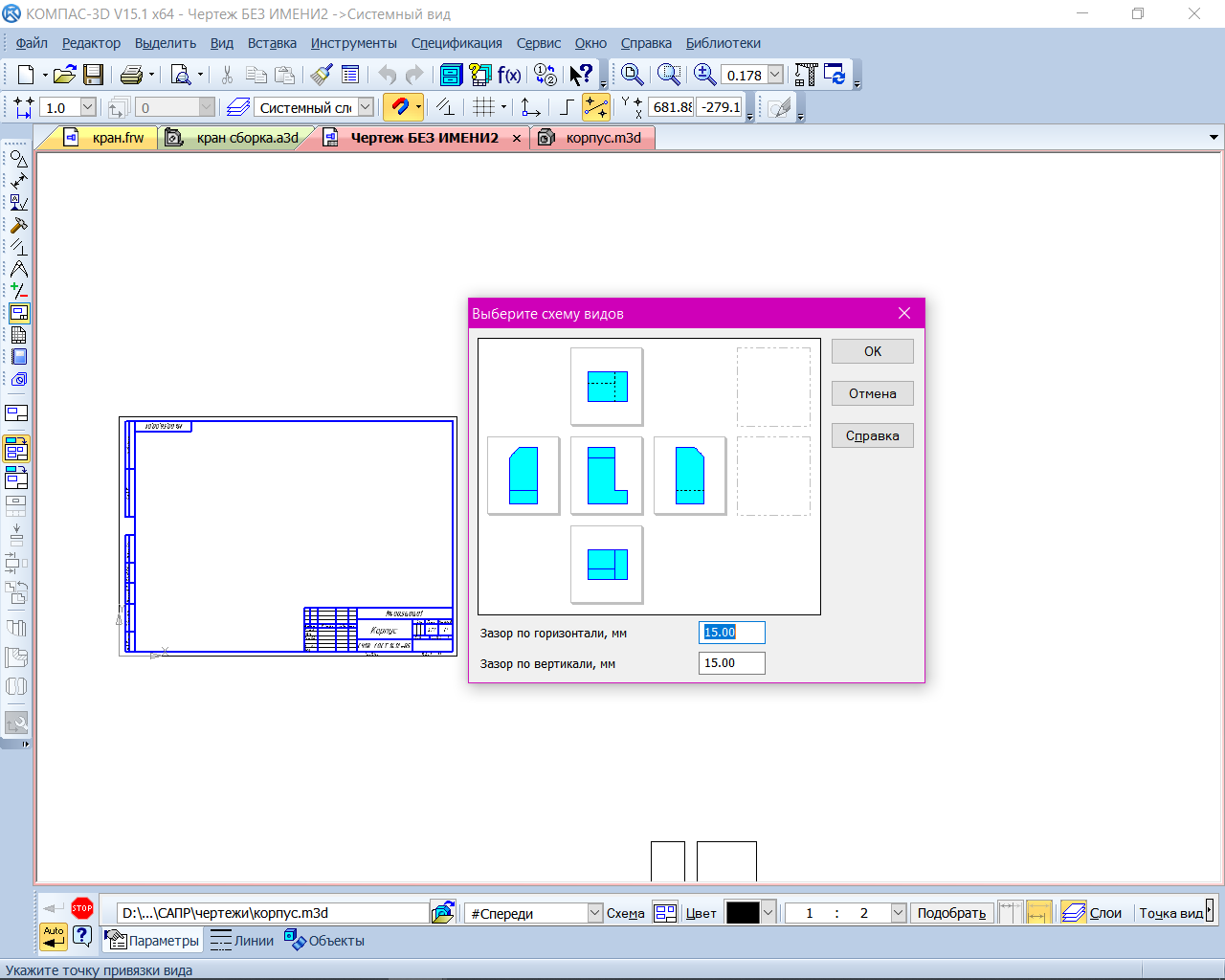

Рисунок 43- Выбор видов

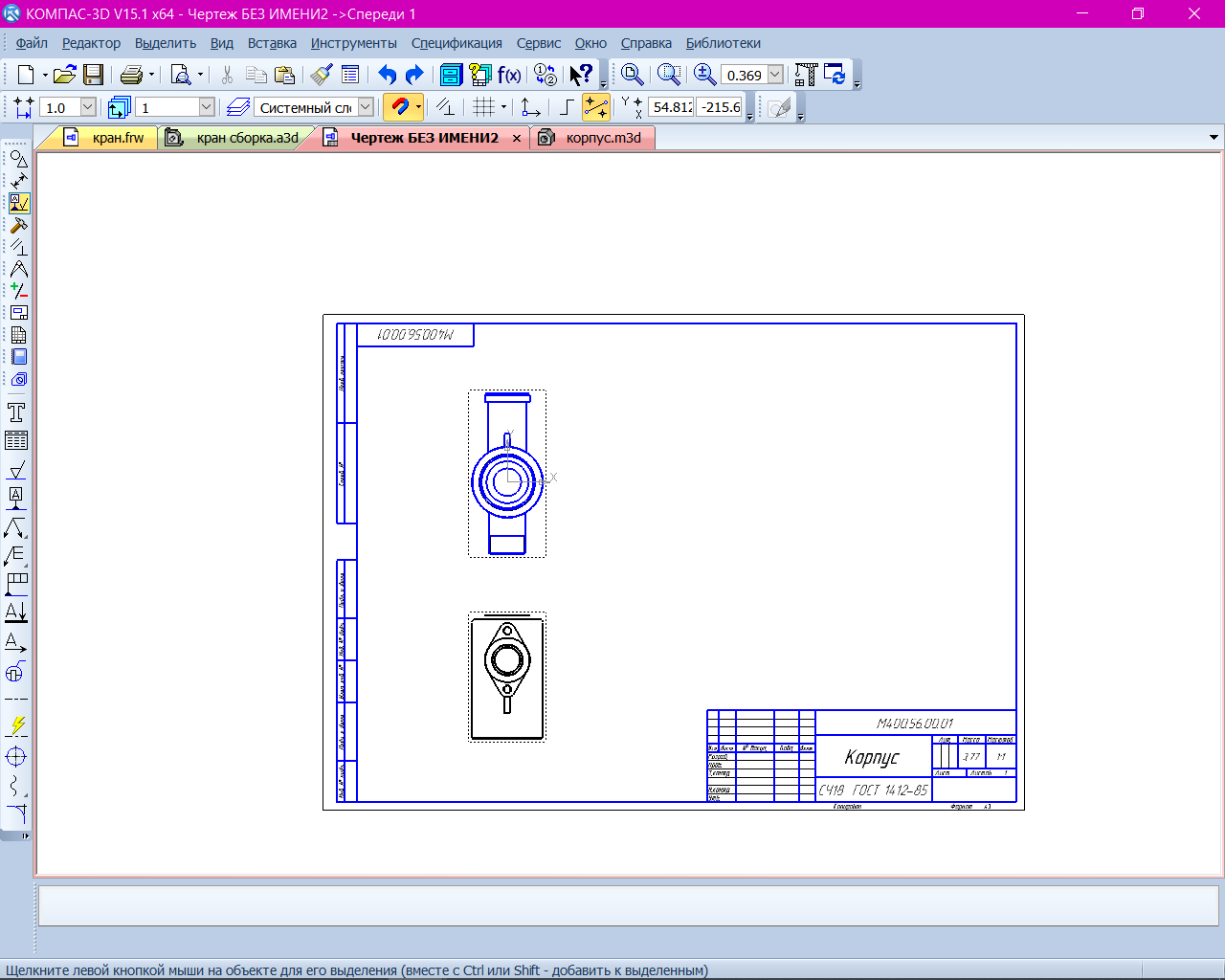

Рисунок 44-вставка видов.

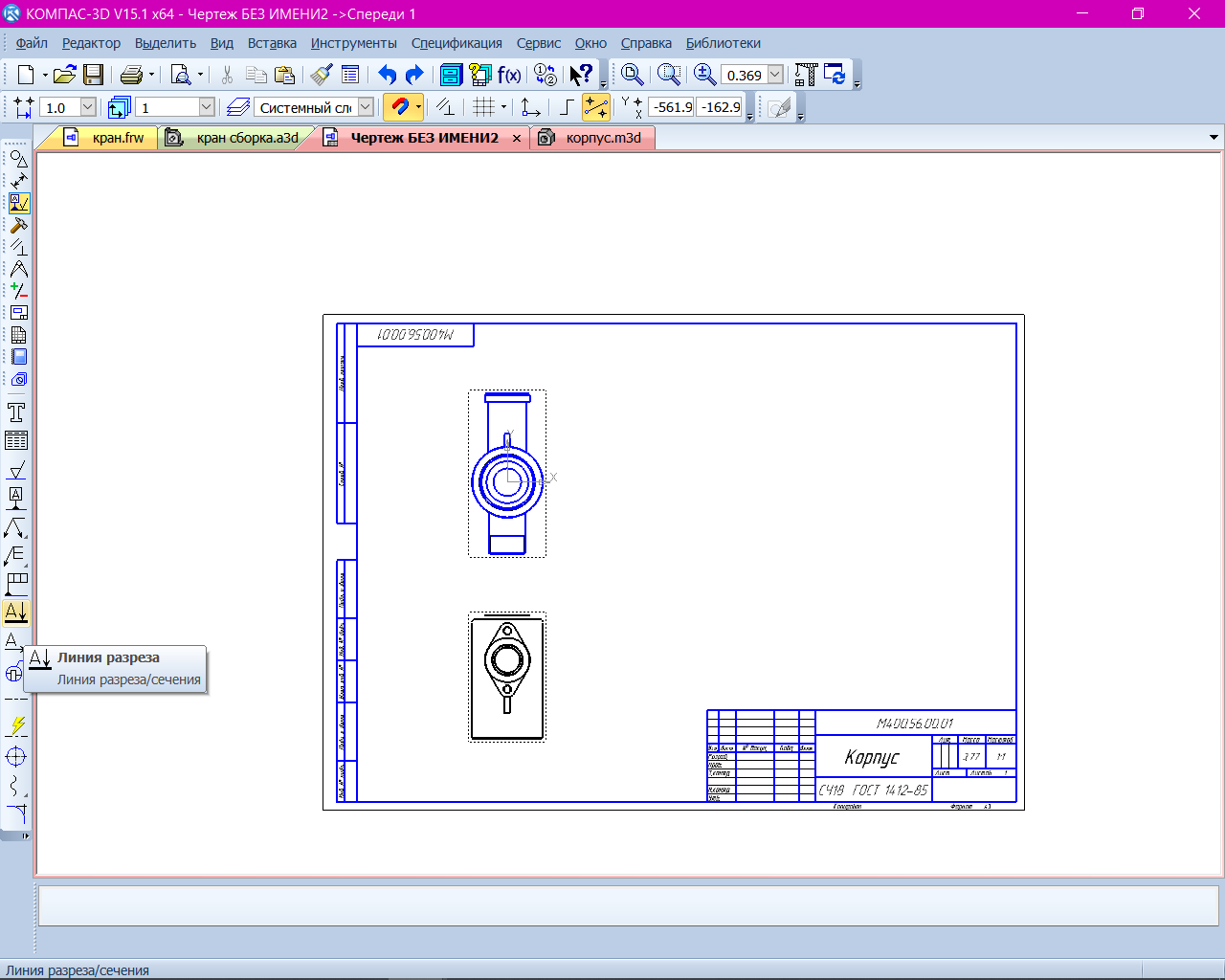

Для получения разреза на текущем чертеже используем функцию:

.

Выполненный разрез на чертеже показан на рис. 45.

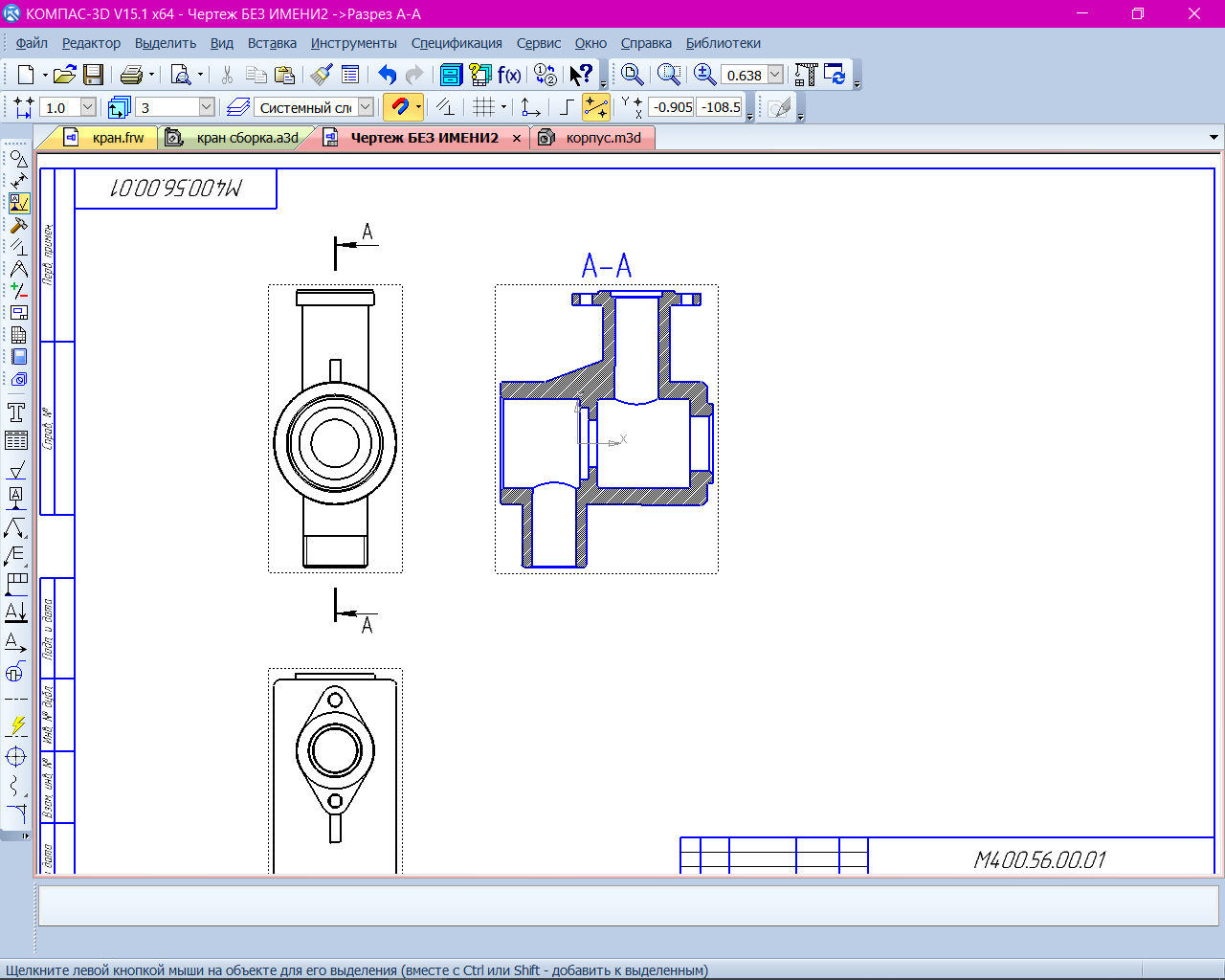

Рисунок 45-Выполнение разреза на чертеже

Наносим размеры на чертеж, вид чертежа с нанесенными размерами показана на рис. 46.

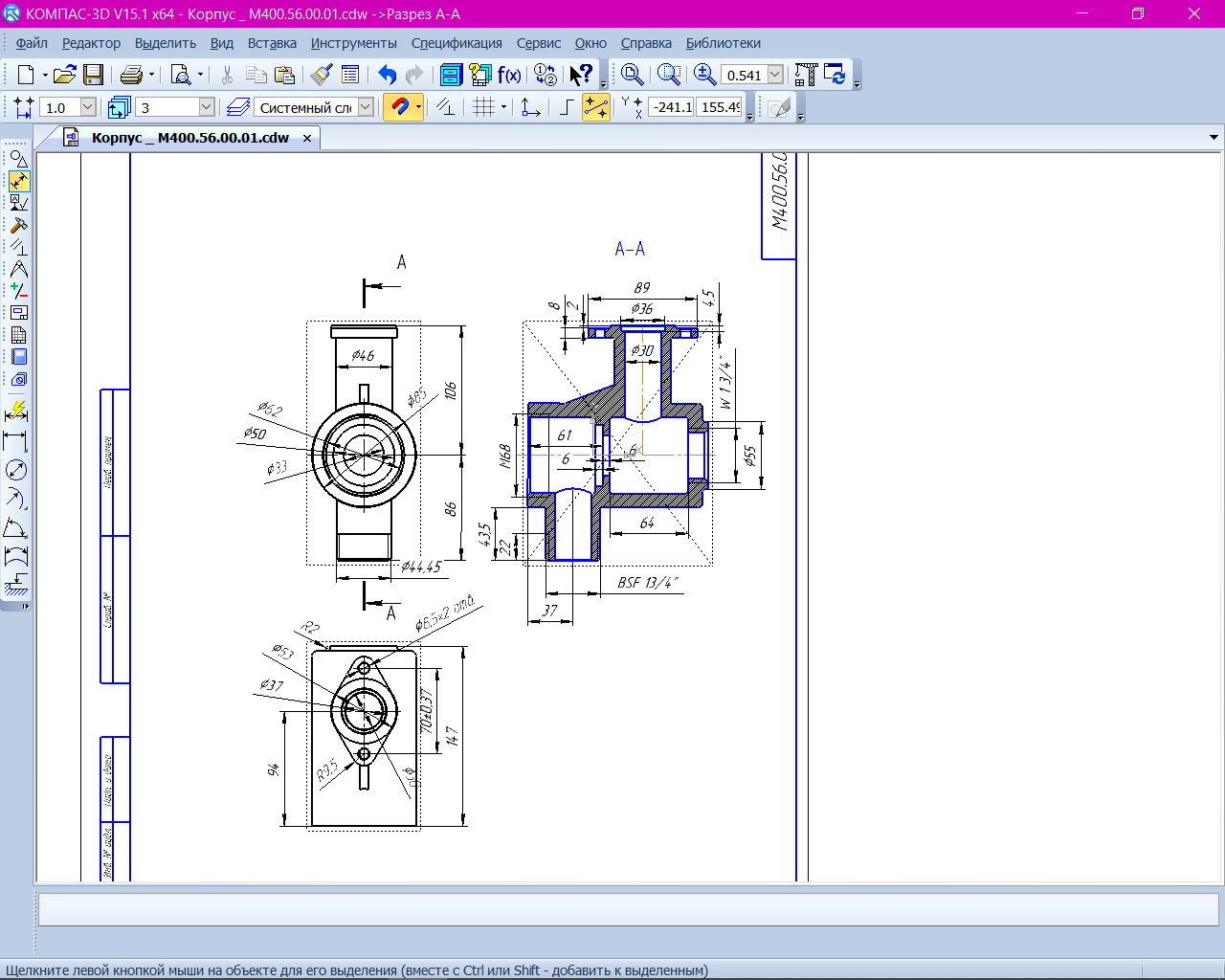

Рисунок 46-Нанесение размеров
