Содержание

Введение 1

1. Исходные данные для проектирования 2

2. Технологический раздел 3

2.1 Служебное назначение детали 3

2.2 Конструкторско-технологическая характеристика детали 4

Введение

В данном курсовом проекте мы рассматриваем процесс получения детали «Корпус». Получению готовой детали предшествуют: анализ технологичности её конструкции, проектирование заготовки детали и её последующая обработка с выдержкой заданных требований, также мы рассматриваем технологический процесс обработки детали. Цель курсового проекта - привить умение самостоятельной работы по решению комплекса инженерных задач при проектировании технологических процессов изготовления изделий. Задачи курсового проекта:

• закрепить знания, полученные при изучении дисциплины «Обеспечение точности технологических процессов» и других специальных дисциплин;

• научиться применять общенаучные, общетехнические и специальные знания для решения конкретных вопросов;

• научить работать с нормативной, технической и справочной литературой и документацией.

1. Исходные данные для проектирования

1. Наименование детали – корпус (рисунок 1);

2. материал – Сплав Д16 ГОСТ 17232-99;

3. масса детали - G_д = 146 г;

4. Тип производства – среднесерийное;

5. программа - 900 штук в год.

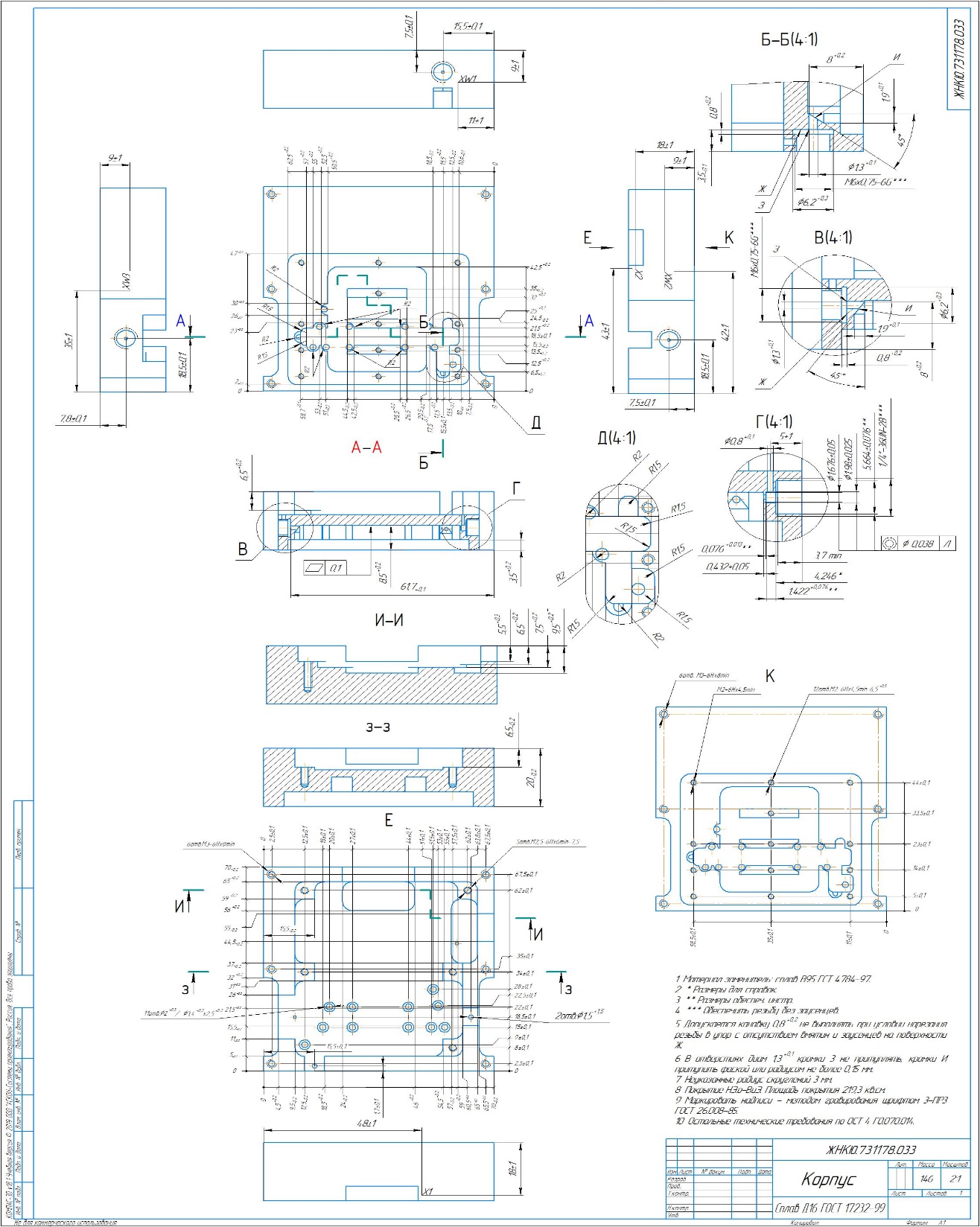

Рисунок 1 – Чертеж детали «Корпус»

2. Технологический раздел

   1. Служебное назначение детали

Рабочий корпус, приведенный на первом листе графической части проекта, предназначен для размещения в нем сборочных единиц и деталей, а также должен обеспечивать постоянство точности относительного положения деталей и механизмов, как в статическом состоянии, так и при эксплуатации машины.

2. Конструкторско-технологическая характеристика детали

Чертёж детали «Корпус» выполнен в соответствии с требованиями ЕСКД: все виды, разрезы, размеры, параметры качества поверхности и технические условия, необходимые для изготовления детали, на чертеже присутствуют. Деталь относится к деталям типа «Корпус». Наружные поверхности детали являются плоскими. Деталь относится ко второй группе корпусных деталей.

Деталь изготавливается из алюминиевого сплава Д16 ГОСТ 17232-99, химический состав которой приведен в таблице 1, а физико-механические свойства – в таблице 2.

Таблица 1 — Химический состав сплава Д16 ГОСТ 17232-99, %

Fe	Si	Mg	Cu	Ti	Zn	Al
0,3	0,3	0,05	0,02	0,15	0,1	99,3

Таблица2 - Физико-механические свойства стали Д16 ГОСТ 17232-99

Поперек направления прокатки	11-25	420 (43)	275 (28)	7,0
	25-40	390 (40)	255 (26)	5,0
	40-70	370 (38)	245 (25)	4,0
	70-80	345 (35)	245 (25)	3,0
Перпендикулярно направления прокатки	От 40 до 80 включ.	345 (35)	-	3,0
