Разработка модели- «Серьга»:

1. Создаю новый документ. Выбираем «Деталь»

Деталь винт представляет собой тело вращения, соответственно большую часть модели можно получить двумя способами либо строим эскиз смещенный относительно оси и далее при помощи операции вращения получаем готовую деталь. Я пошел по второму пути:

2. Выбираю плоскость XY и нажимаю «Эскиз» на панели свойств.

3. Строю эскиз

Рисунок 29 – Эскиз.

4. Используя команду выдавливание, получаю часть модели серьга.

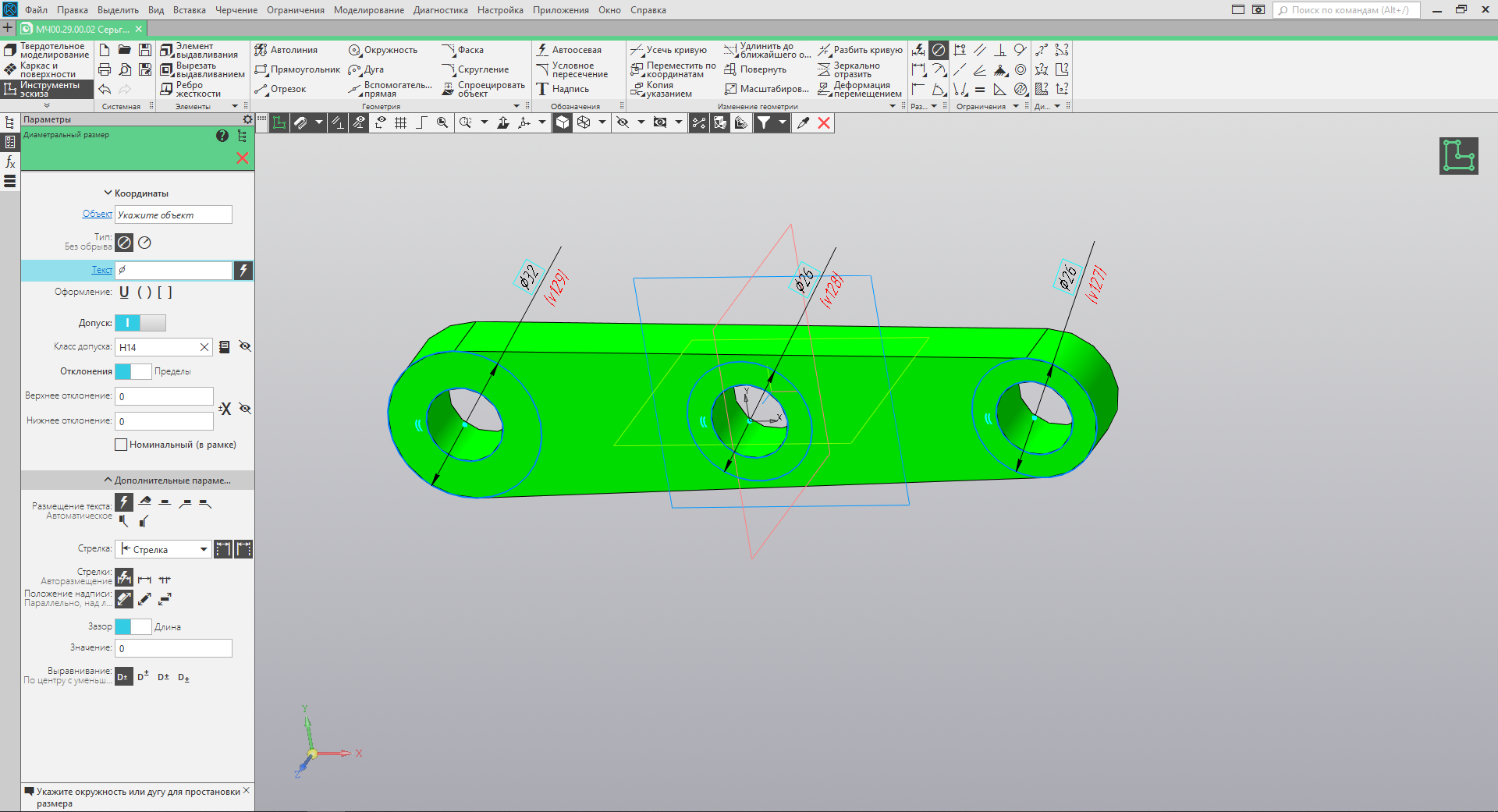

Рисунок 30 – Предварительный вид части серьги.

5. Далее выбираю боковую грань и выбираю команду «Эскиз».

Рисунок 31 – Эскиз для построения бобышек.

6. Аналогично детали «Корпус», указываем название, номер, материал и цвет модели.

Полученная модель бобышек представлена на рис. 32.

Рисунок 32 – Бобышки

8. Далее выбираю кромки все зажимая клавишу CTRL и выбираю команду «Скругление».

Рисунок 32 – Предварительный вид скруглений.

8. Аналогично строю фаски указанием кромок и модель серьги готова.

Модель детали «Серьга» готова!

Для построения кольца используемых для фиксации герметизации соединения с подшипником(вкладыш):

1. Создаю новый документ. Выбираем «Деталь»

2. Выбираю плоскость ZX и нажимаю «Эскиз» на панели свойств.

3. Строю вспомогательную точку (рис. 33).

Рисунок 33- Эскиз

4. На панели выбираю команду «Выдавливание вращением» и строю ее рис. 34.

Рисунок 34- Модель кольцо

5. Выбираю команду «Фаска» и строю фаски для удобного монтажа колец. Кольцо показана на рис. 35.

Рисунок 35- Модель кольца.

4. Создание 3d- сборки «тяга»

По созданным моделям деталей создаем сборку узла.

Для этого из начального меню «Компас» вбираем новый документ: «Сборка», показано на рис.35.

Рисунок 35- Выбор нового документа «Сборка»

В открывшемся документе при помощи команды «Добавить компонент из файла»:

Выбираем модель, размещаем ее в окне сборки, выбрав нужную нам плоскость, в моем случае модель размещена в плоскости ZX, кликаю мышью в центре пересечения осей координат, рис. 36.

Рисунок 36-размещение первой детали сборки.

Разместив модель ,закрепляем при помощи команды «создать обьект»

Деталь размещена точно в центре пересечения осей

Используя команду «Добавить компонент из файла», добавляем остальные модели входящие в состав сборки, рис. 37.

Рисунок 37-Добавление деталей из файла

Используя команды «переместить компонент» и «повернуть компонент» перемещаем модели на сборке согласно их местам расположения – рис. 37.

Для размещения деталей сборки согласно мест сопряжения активируем инструментальную панель «сопряжения»:

В ней выбираем команду

Применение данной команды позволит разместить сопрягаемые детали соосно друг относительно друга-рисунок 32,33. Для этого указываем на поверхность деталей, расположенных в одной плоскости:

Рисунок 32 –Установление соосности, выбор первой оси

Рисунок 33- Установление соосности, выбор второй оси

В результате модели размещаются на одной оси относительно друг друга. В дальнейшем детали будут перемещаться и вращаться только вдоль оси .

Аналогично размещаем оставшиеся модели.

Для точного указания взаимного положения компонентов определяем сопряжения между гранями, ребрами и вершинами компонентов. В КОМПАС-3D предусмотрены следующие типы сопряжений:

• совпадение;

• параллельность;

• перпендикулярность;

• на расстоянии;

• под углом;

• концентричность;

• касательность.

Используя команду:

Соединяем разъемные соединения на местах их посадок, для этого также курсором указываем на посадочные поверхности двух деталей, рис.34.

Рисунок 34-Выбор посадочных поверхностей

Производим эти действия для всех сопрягаемых моделей, в результате получаем сборочный узел – рис. 35.

Рисунок 35-Сборочный узел

В данной сборке отсутствуют стандартные крепежные элементы, используя «менеджер библиотек»-рисунок 36

Выбираем стандартные изделия –вставить элемент – крепежные изделия и ГОСТ (рисунок 36) согласно которому будет отображаться тот или иной элемент , поочередно размещаем стандартные изделия на сборке, указывая поверхности и оси относительно которых будет размещен элемент, для левой кнопкой мыши кликаем поочередно по поверхности, рис 36.

Рисунок 36-Менеджер библиотек

Далее связываем крепежные элементы функциями «соосностью» и «совпадением».

Рисунок 37-размещение стандартных изделий.

Выполнив все указания используя все команды, описанные выше мы получили сборочный узел «Зажим» (рис. 38) из моделей в формате 3D!

Рисунок 39- Сборочный узел в сборе
