Предисловие

Учебная дисциплина Электротехническое черчение является общепрофессиональной, устанавливающей базовые знания для освоения специальных дисциплин.

Врезультате освоения учебной дисциплины обучающийся

должен знать:

– основные правила построения электрических схем, условные обозначения элементов устройств СЦБ, электрических релейных и электронных схем;

– основы оформления технической документации на электротехнические устройст-

ва;

– отраслевые стандарты ГОСТы, Единую систему конструкторской документации (далее - ЕСКД) и Единую систему технологической документации (далее - ЕСТД).

Врезультате освоения учебной дисциплины обучающийся

должен уметь:

–читать и выполнять структурные, принципиальные, функциональные и монтажные схемы электротехнических устройств;

–применять ГОСТы и стандарты в оформлении технической документации;

–руководствоваться отраслевыми стандартами в профессиональной деятельности.

Данные методические указания по выполнению практических занятий по учебной дисциплине Электротехническое черчение предназначены для студентов специальностей 27.02.03 «Автоматика и телемеханика на транспорте» и соответствуют примерной программе ФГОС СПО. Они позволяют самостоятельно регулировать и оценивать процесс обучения дисциплине.

Описания последовательности выполнения графических работ, приведённые примеры их выполнения, а так же конкретные ссылки на учебную литературу позволяют студенту справиться с программой обучения дисциплине в более лёгкой форме.

Все задания контрольных работ по дисциплине «Электротехничкеское черчение» выполнить в карандаше или с помощью САПР КОМПАС.

Листы контрольной работы сброшюровать в альбом, оформив его титульным листом. Титульный лист выполнить на листе ватман формата А3, оформив его внешней рамкой и надписыми чкертежным шрифтом типа Б размера 10.

2

Практическое занятие 1

Тема: Линии чертежа. Лист 1 (формат А3)

Цель занятия:

Приобрести навыки и умения по оформлению чертежей линиями, шрифтами, соответствующими требованиям ЕСКД.

Теоретический учебный материал

1. При выполнении любого чертежа основными его элементами являются линии. Согласно ГОСТ 2.303 рекомендуется выбирать толщину линий, длину штрихов и промежутки между ними в зависимости от формата чертежей и размера изображений. Наименование, начертание и толщина линий по отношению к толщине сплошной основной линии должны соответствовать указанным в таблице 1, где также приведены рекомендации для подбора карандашей.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Длину штрихов в штриховых, штрихпунктирных линиях следует выбирать в зависимости от величины изображения. Штрихи в линии и промежутки между штрихами должны быть приблизительно одинаковой длины. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении составляют менее 12 мм.

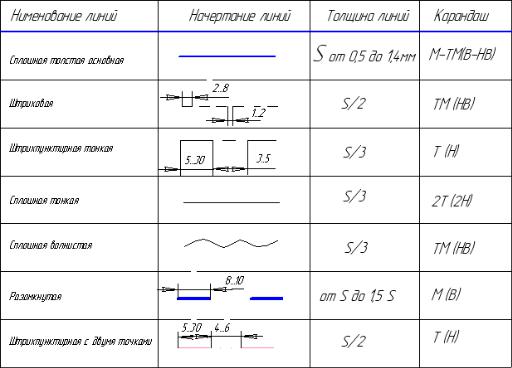

Таблица 1 – Линии чертежа

П р и м е ч а н и е – При обводке окружностей рекомендуется брать грифель на номер мягче, чем тот, которым обводились прямые линии такого типа.

Расстояние между параллельными размерными линиями не должно быть меньше 8 мм, а лучше – 10…12 мм.

Описание темы «Линии чертежа» приведено на страницах 16,17 в учебнике Боголюбов С.К. Инженерная графика. −М.: Машиностроение и на страницах 13−16, в учебнике Куликов

3

В.П. и др. «Инженерная графика» издательства Форум –Инфра - М, а так же в учебниках др. авторов.

2. Все чертежи выполняются на стандартных форматах, а все надписи на чертежах должны быть выполнены стандартным шрифтом. Чертежный шрифт применяют также для выполнения надписей на других технических документах. При этом буквы шрифта, цифры, отдельные надписи и текст выполняют от руки. Отдельные надписи могут состоять из одних прописных букв. Цифры, встречающиеся в тексте, также выполняются высотой равной высоте прописных букв.

Все надписи и размерные числа на чертежах должны быть четкими и ясными. Типы и размеры шрифтов установлены ГОСТ 2.304.

Стандарт устанавливает шрифты чертёжные следующих размеров: 1,8; 2,5; 3,5; 5; 7;

10; 14; 20; 28; 40.

Для выполнения (студентами) графических и текстовых документов используются в основном шрифты размеров: 3,5; 5; 7; 10; 20.

Размеры шрифтов определяются высотой h прописных (заглавных) букв в миллиметрах (рисунок 1). Эта высота измеряется по направлению перпендикулярному к основанию строки.

Рисунок 1 Рисунок 2 Для облегчения понимания и построения конструкции шрифта стандартом преду-

смотрена сетка, образованная вспомогательными линиями, в которую вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (рисунок 2).

Устанавливаются следующие типы шрифта:

─тип А с наклоном около 75° с толщиной обводки букв (d = 1/14 h);

─тип А без наклона с толщиной обводки букв (d = 1/14 h);

─тип Б с наклоном около 75° с толщиной обводки букв (d = 1/10h);

─тип Б без наклона с толщиной обводки букв (d = 1/10h).

Вучебной практике Шрифт типа Б с наклоном является наиболее предпочтитель-

ным.

На рисунке 3 показано выписывание букв и цифр шрифта типа Б с наклоном по сет-

ке.

4

Рисунок 3

Параметры шрифта типа Б с наклоном около 75° (d = 1/10h) приведены в таблице 1. Описание темы «Шрифты чертёжные» приведено на страницах 18-25 в учебнике Бо-

голюбов С.К. Инженерная графика. −М.: Машиностроение и на страницах 21−25, в учебнике Куликов В.П. и др. «Инженерная графика» издательства Форум –Инфра - М, а так же в учебниках других авторов.

Таблица 2 – Размеры шрифта типа Б

5

3.Задание для подготовки к занятию:

Подготовить лист формата А3, оформить его рамкой и основной надписью по ГОСТ

2.104.

Рисунок 4 – основная надпись Оборудование: чертежные инструменты и принадлежности.

Задание:

Вычертить приведенные в задании линии, шрифт и изображение, соблюдая указанное их расположение в масштабе 1:1. Толщину линий выполнять в соответствии с таблицей 3.

Рисунок 5 – Расположение основной надписи на форматах А3 и А4

Ход работы:

1.Подготовить лист формата А3, оформить его рамкой и основной надписью по ГОСТ 2.104. (рисунок 1)

2.На листе выполнить стандартным шрифтом типа Б размера 10 с наклоном 75 прописные и строчные буквы русского алфавита, цифры.

6

3.Выполнить текст по варианту (таблица 3) размера 5 с наклоном 75 .

4.Выполнить линии чертежа произвольного размера.

5.Выполнить контур детали. Варианты контура детали рисунок 6.

Рисунок 6 – Контур детали по вариантам

7

Таблица 3 - Текст по варианту

Содержание отчёта о практическом занятии

Результатом выполнения практического занятия является вычерченная графическая работа 1 по заданию (рисунок 7).

Цель задания:

Научиться правильно писать стандартным шрифтом, изучить ГОСТы на линии,

шрифты, масштабы, форматы (ГОСТ 2.301-2.304). Приобрести навыки простых геометриче-

ских построений.

8

Рисунок 7 – Образец листа 1

9

Практическое занятие 2

Тема: Контур детали. Лист 2 (формат А4)

Цель занятия:

Узнать различные способы нанесения размеров на чертежах. Научиться пользоваться масштабам, выполнять штриховку, строить сопряжение линий.

Теоретический учебный материал

Подробное описание темы «Масштабы. Нанесение размеров» приведено на страницах 25-28 в учебнике Боголюбов С.К. Инженерная графика. −М.: Машиностроение и на страницах 25−40 в учебнике Куликов В.П. и др. «Инженерная графика» издательства Форум – Инфра - М, а так же в учебниках др. авторов.

Подробное описание темы «Сопряжение» приведено на страницах 37-41, 43-45 в учебнике Боголюбов С.К. Инженерная графика. −М.: Машиностроение и на страницах 41−44, 48−50 в учебнике Куликов В.П. и др. «Инженерная графика» издательства Форум – Инфра - М, а так же в учебниках других авторов.

1. Масштабы

Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. ГОСТ 2.302 устанавливает следующие масштабы (таблица1).

Таблица 1 – Масштабы

Изображение предмета на чертеже в масштабе увеличения или уменьшения не предусматривает целей определения его размеров, оно вызвано только необходимостью правильного зрительного восприятия формы изображаемого предмета, поэтому независимо от мас-

штаба изображения, размеры на чертеже проставляются действительные.

Масштаб в основной надписи обозначается по типу 1:1; 1:2; 2:1 и т.д. Масштабы изображения, отличающиеся от указанного в основной надписи чертежа, указывают непосредственно после надписи, относящейся к данному изображению, по типу: А (1:10),

А-А (2:1).

2. Основные правила нанесения размеров на чертеже

ГОСТ 2.307 устанавливает правила нанесения размеров на чертежах.

Определить величину изображенной детали можно только по размерным числам, которые наносятся над размерными линиями, параллельно им, не касаясь их, как можно ближе к середине шрифтом номер 3,5; 5 или 7 (рисунок 1). Размерные линии ограничивают стрелками, которые остриём касаются выносных линий, линий контура.

Размерную линию проводят параллельно отрезку, размер которого указывают, по возможности, вне контура изображения. Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура – 10

мм.

Нельзя допускать, чтобы размерные линии пересекались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Не допускается использовать линии контура, осевые, центровые и выносные в качестве размерных.
