- •Краткий курс по начертательной геометрии для студентов заочной формы обучения (технические специальности)
2.4. Проекции плоских углов
Две пересекающиеся прямые образуют плоский угол.
Если угол расположен в плоскости, параллельной плоскости проекций, то он проецируется на нее в натуральную величину.
В общем случае плоский угол, стороны которого не параллельны плоскости проекций, проецируется на эту плоскость с искажением.
2.4.1. Теорема о проекциях прямого угла
Для того, чтобы прямой угол проецировался ортогонально в виде прямого угла, необходимо и достаточно, чтобы по крайней мере, одна из его сторон была параллельна плоскости проекций, а вторая – не перпендикулярна к этой плоскости (Рис.2.11а, б).

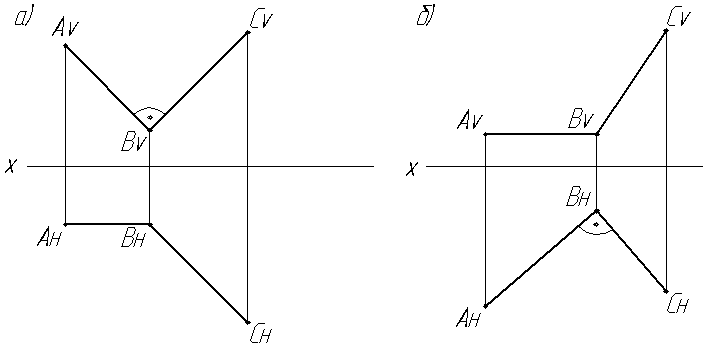

Рис. 2.11. Проекции прямого угла на эпюре:
А) на фронтальной плоскости проекции; б) на горизонтальной плоскости проекции

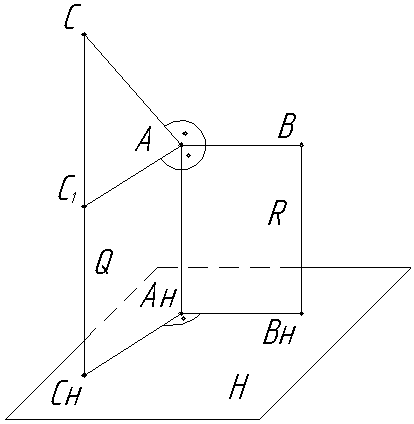

Доказательство: Пусть имеем в пространстве прямой угол ВАС. Проецируем его на плоскость Н ортогонально. Предположим, что сторона АВ данного угла параллельна плоскости Н. Тогда имеем: ВАС = 90˚; АВ || Н; ААнН. Докажем, что ВнАнСн = 90º (Рис.2.12). АнАВ = 90°, т.к. фигура ААнВВн – прямоугольник. Следовательно, прямая АВ перпендикулярна к проецирующей плоскости Q как перпендикулярная к двум прямым этой плоскости (АВАС; АВААн). Поэтому АВQ, но АнВн || АВ отсюда и АнВн Q, а это означает, что ВнАнСн = 90º.
Рис 2.12 Проекция прямого угла

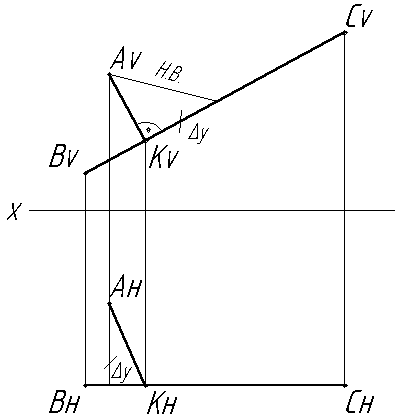

Задача: Определить расстояние от точки А до фронтали (Рис.2.13).
Решение. Прямой угол между искомым перпендикуляром и фронталью ВС проецируется в натуральную величину на плоскость V. Натуральная величина перпендикуляра АК может быть найдена методом прямоугольного треугольника.
Рис. 2.13. Определение расстояния от точки А до фронтали ВС
2.5. Ортогональные проекции плоскости
Плоскость представляет собой множество точек, которые при проецировании в общем случае покроют всю плоскость проекций, не давая на ней изображения. Поэтому плоскость в пространстве на проекциях определяют расположенные в ней элементы.

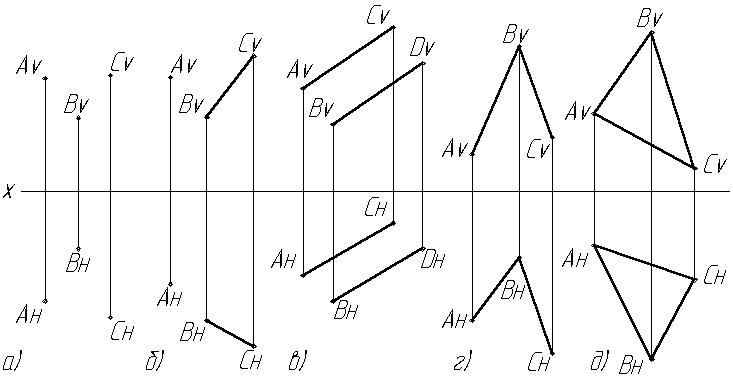

Рис. 2.14. Задание плоскости на эпюре
Такими элементами, определяющими плоскость, могут быть: три точки не лежащие на одной прямой (Рис.2.14а), прямой и не принадлежащей ей точки (Рис.2.14б), две параллельные прямые (Рис.2.14в), две пересекающиеся прямые (Рис.2.14г), плоская фигура (Рис.2.14д).
Кроме этого плоскость может быть задана следами (Рис.2.15а, б).

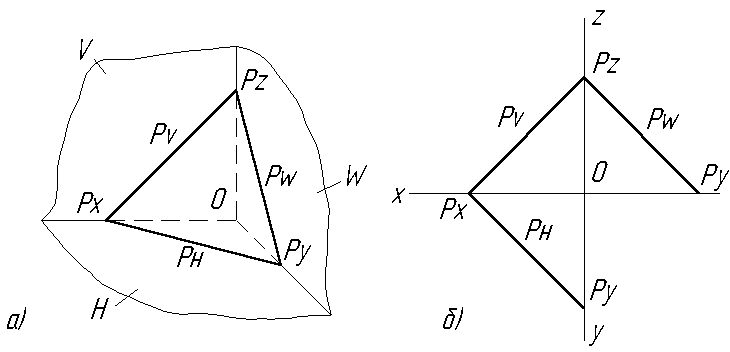

Рис. 2.15. Задание плоскости следами:
А) в диметрии; б) на эпюре
Прямые, по которым данная плоскость пересекается с плоскостями проекций называются следами плоскости. Рн – горизонтальный след, Рv – фронтальный след и Рw – профильный след.
Точки РX, РY, РZ называются точками схода следов.
2.5.1. Прямая и точка в плоскости
Задание плоскости на чертеже любым из перечисленных способов единственным образом определяет проекции всех точек и прямых, принадлежащих плоскости.

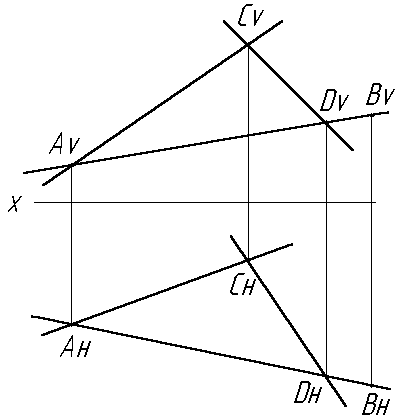

Прямая CD, проходящая через две точки C и D, лежащие в плоскости, заданной прямыми АВ и CD, принадлежит этой плоскости (рис.2.16).
Рис. 2.16. Принадлежность прямой плоскости

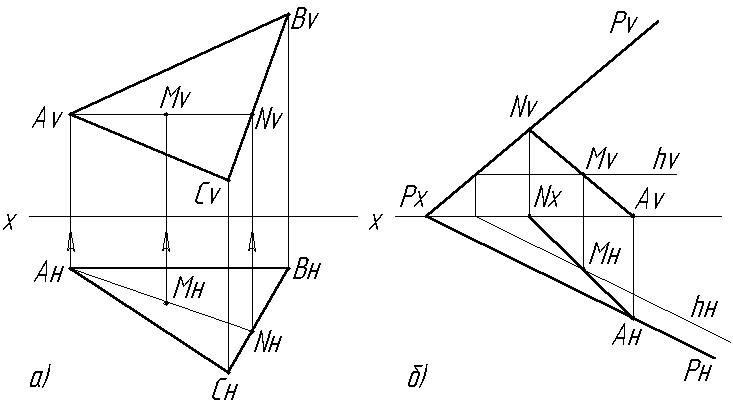

Точка принадлежит плоскости, если через нее можно провести в этой плоскости прямую. Если точка М принадлежит плоскости АВС (Рис.2.17а, б), то по одной заданной проекции Мн можно определить другую проекцию Мv и притом единственную.
Рис. 2.17. Принадлежность точки плоскости:
