- •Краткий курс по начертательной геометрии для студентов заочной формы обучения (технические специальности)
7.3. Пересечение поверхности вращения плоскостью
Линия пересечения поверхности вращения плоскостью в общем случае – плоская кривая линия, которая строится по точкам.
Для линейчатых поверхностей вращения искомые точки находят как точки пересечения образующих поверхности с плоскостью. Если поверхность вращения не линейчатая, то основным способом построения точек линии пересечения является способ введения вспомогательных секущих плоскостей (способ параллелей).
Вспомогательные секущие плоскости следует выбирать так, чтобы в сечении поверхности этой плоскостью лежали графически простые линии – прямые или окружности. Кроме того, если в сечении лежат окружности, то поверхность должна быть так расположена относительно плоскостей проекций, чтобы окружности на одну из плоскостей проекций изображались в натуральную величину.
Среди точек линии пересечения нужно различать два типа точек:
1) произвольные или случайные,
2) опорные, которые выделяются особым расположением по отношению к плоскостям проекций. Таковы, например, самая близкая и самая удаленная точки, высшая и низшая точки, самая левая и самая правая точки сечения (по отношению к наблюдателю, стоящему лицом к плоскости V); точки видимости, расположенные на очертании поверхности, также относятся к опорным.
Все произвольные точки кривой сечения находятся обычно одним и тем же приемом. Опорные же точки в большинстве случаев находятся каждая своим приемом.
Алгоритм решения задачи пересечения поверхности вращения плоскостью, с помощью вспомогательных секущих плоскостей, следующий:
Для нахождения точек линии пересечения k вводят ряд вспомогательных секущих плоскостей R1… Rn, проходящих перпендикулярно оси вращения поверхности Ф. Эти плоскости пересекают поверхность вращения по окружностям – параллелям, а плоскость Р по прямым линиям.
Линии li и pi принадлежат плоскости Ri. В общем случае они пересекутся в двух точках, которые принадлежат линии пересечения k.
Линия пересечения k является объединением таких точек.
Однако часто бывает заранее известен вид кривой линии, получающейся в сечении поверхности плоскостью. В этом случае линия пересечения может быть построена с помощью основных элементов, определяющих эту кривую. Так, сфера пересекается с плоскостью всегда по окружности.
В машиностроительном черчении условные разрезы деталей, с геометрической точки зрения, представляют собой сечения изображаемых деталей плоскостями параллельными фронтальной, горизонтальной или профильной плоскостям проекций.
Рассмотрим пример пересечения поверхности вращения общего вида плоскостью частного положения и определим натуральную величину сечения.
Задача: Построить линию пересечения поверхности вращения общего вида фронтально проецирующей плоскостью Р (рис.7.3 ).
Решение:
Линия пересечения – плоская кривая второго порядка. Фронтальная проекция линии пересечения совпадает со следом плоскости PV-[1V…2V], горизонтальная проекция строится по точкам.
Среди множества точек, принадлежащих линии пересечения, следует различать характерные (экстремальные или опорные и точки видимости) и произвольные точки:

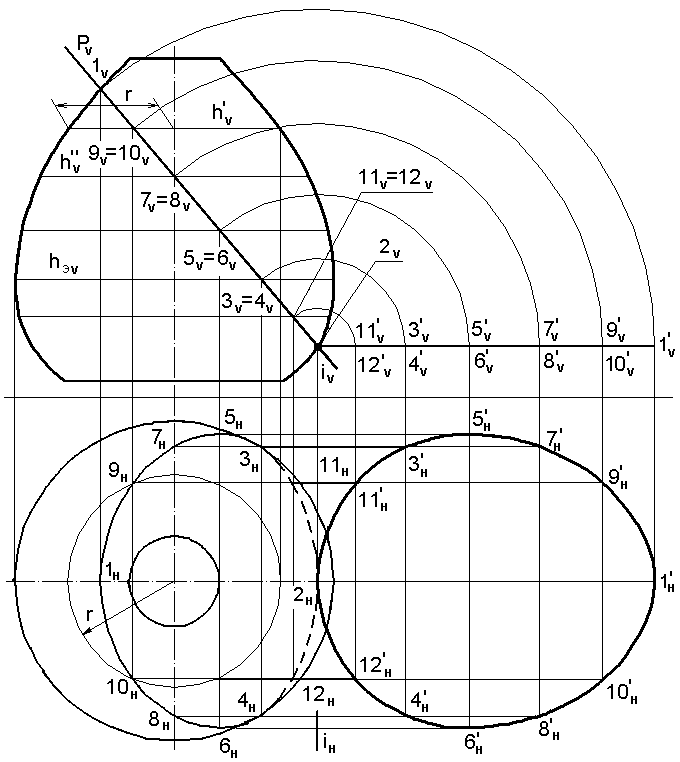

Рис. 7.3. Сечение поверхности вращения плоскостью P
1 и 2 - высшая и низшая точки, а также самая левая и самая правая точки (экстремальные точки). Они расположены на главном меридиане поверхности Ф, поэтому горизонтальные проекции этих точек 1Н и 2Н находят по линии связи на горизонтальной проекции главного меридиана.
3 и 4- самая близкая и самая удаленная точки (точки видимости). Они расположены на экваторе поверхности Ф, поэтому горизонтальные проекции этих точек 3Н и 4Н находят по линиям связи на горизонтальной проекции экватора.
Для построения линии пересечения недостаточно этих точек, поэтому находят еще ряд произвольных точек. Для нахождения горизонтальных проекций произвольных точек 5; 6; 7 и т.д. можно воспользоваться окружностями - параллелями h и h, взятыми на поверхности вращения Ф и проходящими через эти точки.
Горизонтальные проекции точек 9;10; 7; 8 находят на линии связи на соответствующих проекциях окружностей – параллелей hН и hН.
Полученные проекции точек соединяют плавной кривой с учетом видимости.
Видимость линии пересечения на горизонтальной проекции определяют точки 3 и 4, расположенные на экваторе поверхности Ф.
Часть линии пересечения 3Н,5Н,7Н,1Н,8Н,6Н,4Н видима, т. к. расположена выше экватора, другая часть линии пересечения 3Н, 2Н, 4Н – невидима. На фронтальной проекции видимая и невидимая часть линии пересечения совпадают.
Натуральная величина сечения определена способом вращения вокруг проецирующей оси.
