15. Панель резисторов ПР-159

Панель резисторов ПР-159 предназначена для задания тока в первичной цепи датчиков напряжения LEM типа LV-100/SP51, измеряющих напряжение в контактной сети постоянного тока и на якорях каждого тягового двигателя.

Технические характеристики:

Род тока…………………………………………………………..постоянный

Номинальный ток через резистор, А…………………………………….0,01

Максимальный ток через резистор, А………………………………….. 0,02

Номинальное напряжение изоляции, В…………………………………3000

Номинальное сопротивление:

между выводами 1и 2, 3 и 4, кОм……………………………………….. 150

отклонение от номинального, %....................................................................±1

Рабочее положение……………………………………………………. любое

Режим работы…………………………………………… продолжительный

Габаритные размеры:

длина, мм …………………………………………………………………320

ширина, мм …………………………………………………………………300

глубина, мм…………………………………………………………………..90

Масса, кг……………………………………………………………………2,3

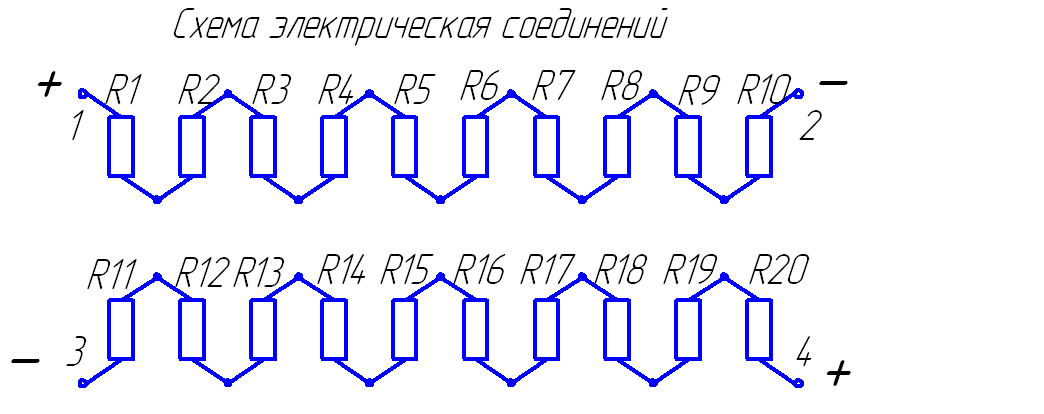

На гетинаксовой панели смонтированы две группы резисторов типа

С5-5В-8-15кОм. Каждая группа состоит из десяти последовательно соединенных резисторов. Панель резисторов, в соответствии с рисунком 24, установлена на двух изоляторах. Для подключения внешних проводов используются выводы 1 и 2, 3 и 4.

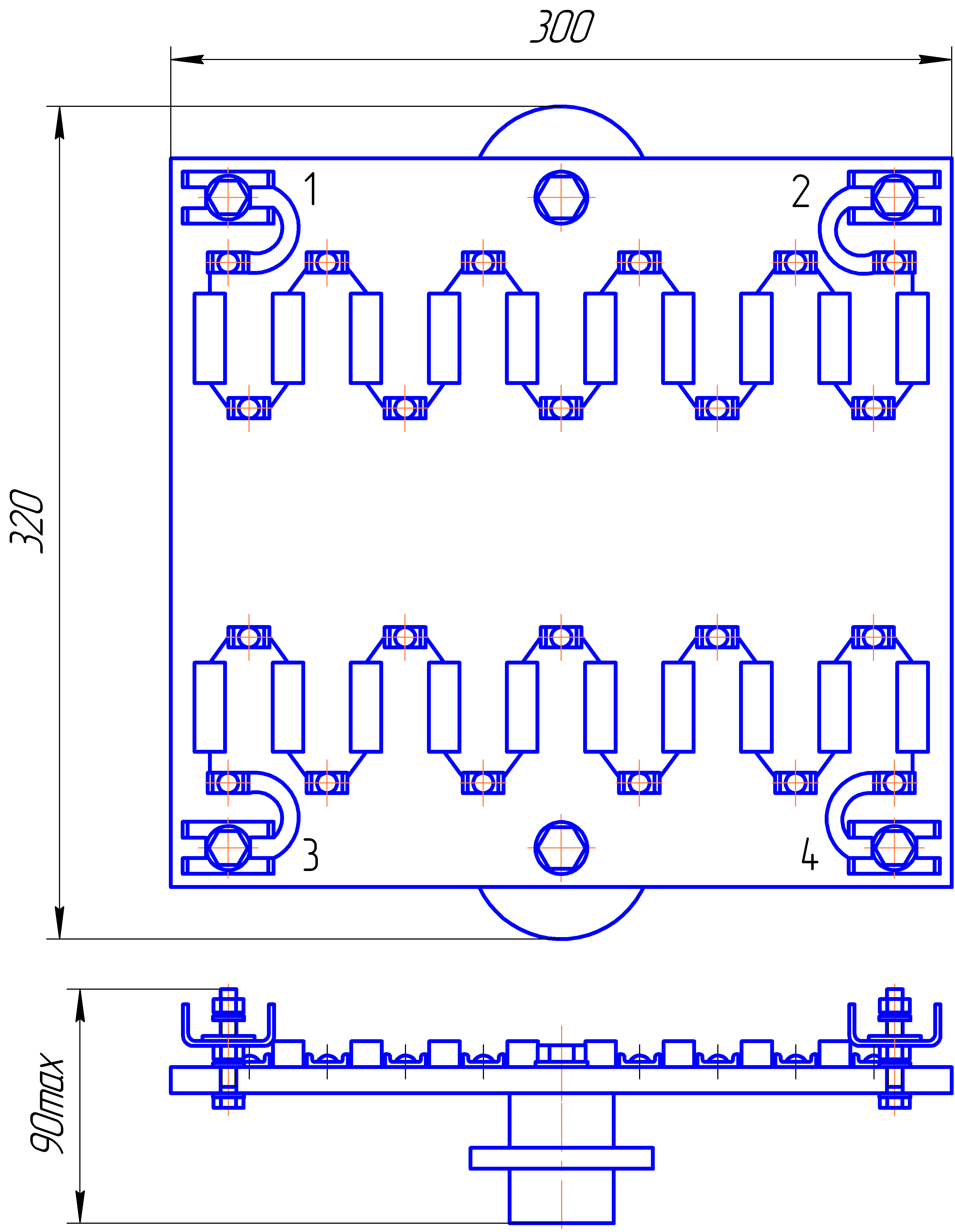

Рисунок 24 - Панель резисторов ПР-159.
