1.13 Блок диодов БД-206

Блок диодов БД-206 предназначен для обеспечения прохождения тока от преобразователя возбуждения через обмотки возбуждения тяговых двигателей в режиме боксования с целью усиления поля.

Технические характеристики:

Охлаждение…………………………………….….воздушное естественное

Рабочее положение……………………………………………..вертикальное

Номинальное напряжение относительно «земли»,В…………………..3000

Род тока ………………………………………………………..постоянный

Номинальный ток (среднее значение), А …….………………………...2000

Сопротивление изоляции, МОм

- при нормальных климатических условиях………………………………40

- после испытания на теплостойкость……………………………………..10

- после испытаний на влагостойкость……………………………………….1

Габаритные размеры :

длина, мм…………………………………………………………………...280

ширина, мм…………………………………………………………………392

глубина, мм…………………………………………………………………293

Масса, кг ………………………………………………………………...20,7

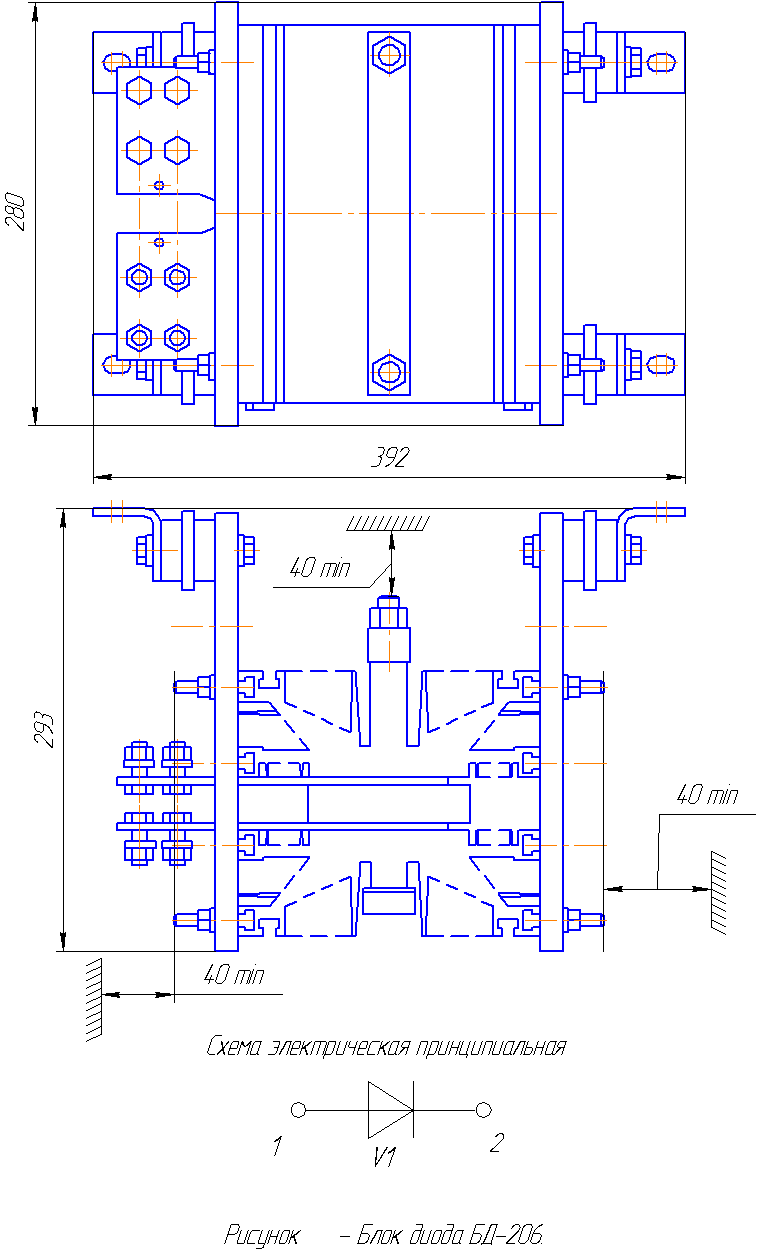

Блок диода выполнен в соответствии с рисунком 22 , представляет собой смонтированный между двумя гетинаксовыми панелями диод Д273-3200-40 с охладителем. Для подсоединения внешних шин используются анодная и катодная шины диода.

Рисунок 22 - Блок диодов БД-206.
