1.12 Блок диодов БД-158

Блок диодов БД-158 предназначен для обеспечения работы электровоза в режиме рекуперативного торможения.

Технические характеристики:

Номинальное обратное напряжение, В………………………………….3000

Максимальное обратное напряжение, В………………………………. .4000

Величина атмосферных и коммутационных перенапряжений, кВ,

не более……………………………………………………………………....10

Номинальный продолжительный ток, А ………………………………...600

Ток короткого замыкания при длительности 0,1с, А…………………..4000

Режим работы…………………………………………… продолжительный

Охлаждение……………………………………… . естественное воздушное

Габаритные размеры:

высота, мм ………………………………………………………………... 990

ширина, мм …………………………………………………………………672

глубина, мм…………………………………………………………………350

Масса, кг…………………………………………………………………...93,8

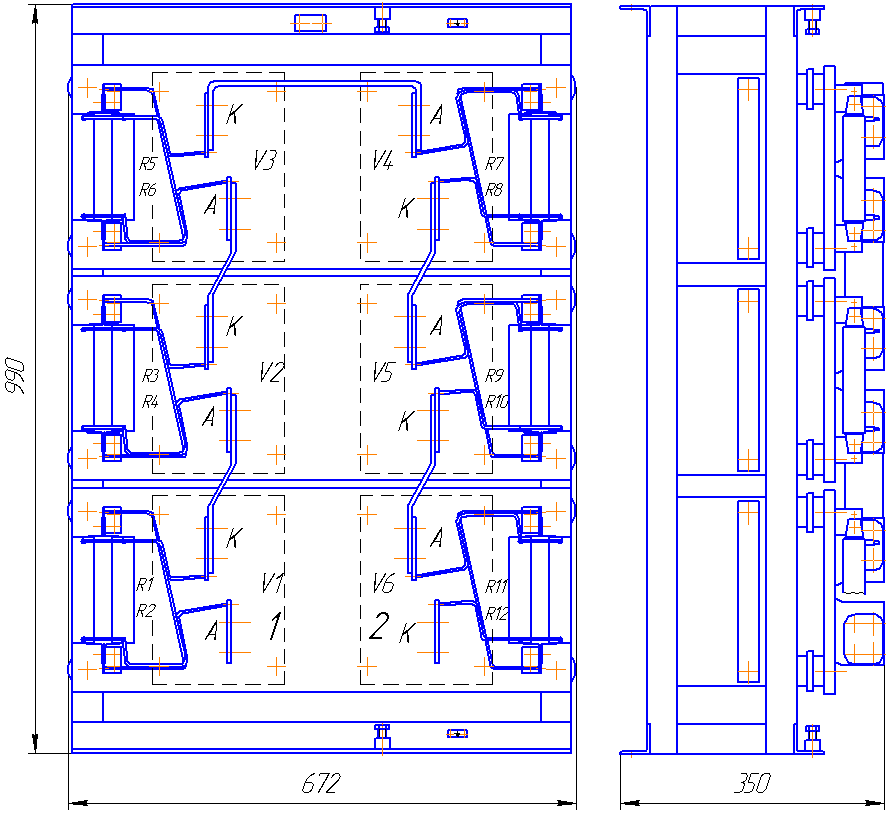

Конструктивно блок диодов БД-158 выполнен в соответствии с рисун-ком 21 , в виде сварного металлического каркаса с установленными на нем тремя панелями. На каждой панели размещены по два диода Д273-4000-24 с охладителями, зашунтированных двумя параллельно соединенными резисторами. Для подсоединения внешних шин используются анодная 1 и катодная 2 шины диодов.

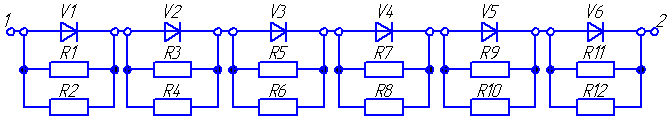

Схема электрическая принципиальная блока диодов БД-158 приведена в соответствии с рисунком 21. Блок диодов состоит из шести последовательно соединенных диодов V1…V6. Для выравнивания напряжения на диодах параллельно каждому диоду подключены R-цепочки, состоящие из двух параллельно включенных резисторов R1-R2…R11-R12.

Схема электрическая соединений

Рисунок 21 - Блок диодов БД-158.
