3.3Раздел «псн»
При нажатии в основном кадре клавиши «3 – ПСН» осуществляется переход в раздел «ПСН». При этом на экране отображается основной кадр раздела «ПСН», содержащий информацию о состоянии оборудования ПСН в виде функционального сочетания электрической схемы и сигналов управления и диагностики от МСУД-001 и ПСН (рисунок 3.7).

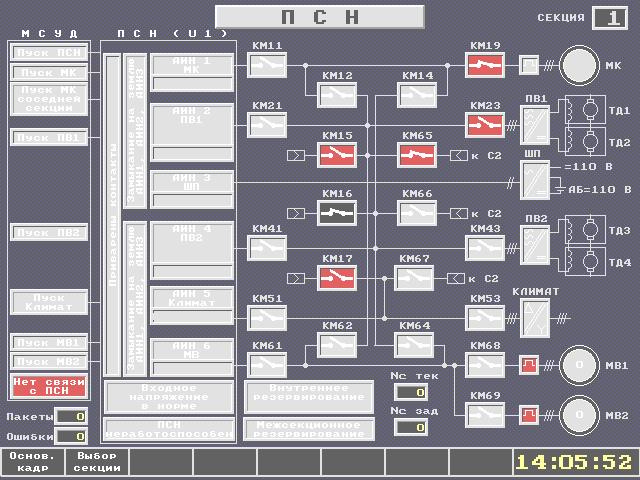

Рисунок 3.7 – Кадр «ПСН»
Нажатием клавиши «2 – Выбор секции» осуществляется выбор секции. Возврат в основной кадр осуществляется нажатием клавиши «1 – Основной кадр».
3.4Раздел «Электрооборудование»
При нажатии в основном кадре клавиши «4 – Электрооборуд.» осуществляется переход в раздел «Электрооборудование».
Кадр «Электрооборудование»
После нажатия в основном кадре клавиши «4 – Электрооборуд.» на экране отображается кадр «Электрооборудование» (рисунок 3.8), содержащий следующую информацию:
напряжение контактной сети;
заданная группировка ТД;
позиции ТД;
заданное значение скорости тяговых двигателей и фактическое значение скорости каждого тягового двигателя каждой секции;
заданное значение тока якоря тяговых двигателей и фактическое значение тока якоря каждого тягового двигателя каждой секции;
напряжение каждого тягового двигателя каждой секции.
С помощью клавиши «2 – Выбор секции» осуществляется выбор секции. В случае, когда электровоз состоит из трех секций, данный кадр имеет вид, представленный на рисунке 3.9.
Возврат в основной кадр осуществляется нажатием клавиши «1 – Основной кадр».

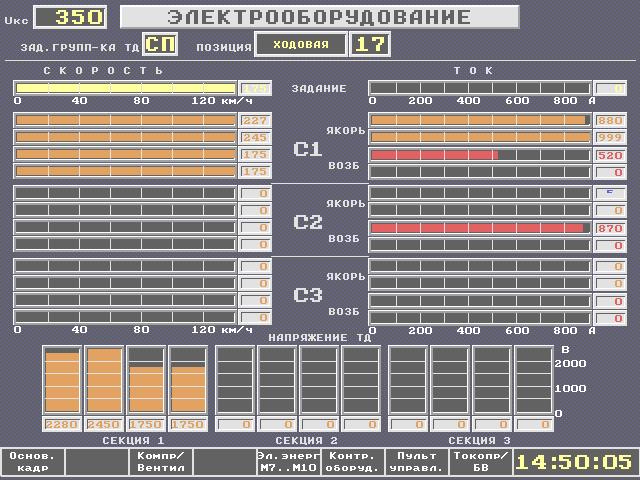

Рисунок 3.8 – Кадр «Электрооборудование»
Рисунок 3.9 – Кадр «Электрооборудование», три секции
Кадр «Компрессоры/Вентиляторы»
Используя клавишу «3 – Компр/Вентил» в разделе «Электрооборудование» осуществляется переход в кадр «Компрессоры/Вентиляторы». При этом на экране БИ отображается схема электрических цепей работы и диагностики компрессоров и вентиляторов (рисунок 3.10).
С помощью клавиши «2 – Выбор секции» осуществляется выбор секции. Клавиша «3 – Ступени вентиляции» предназначена для задания частоты вращения вентилятора (рисунок 3.11).

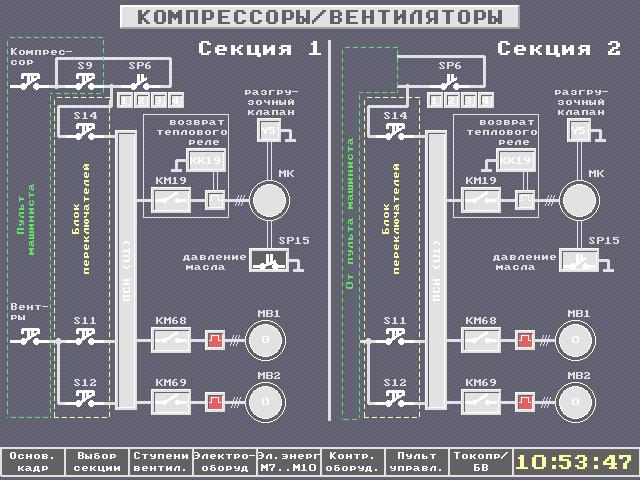

Рисунок 3.10 – Кадр «Электрооборудование – Компрессоры и Вентиляторы»

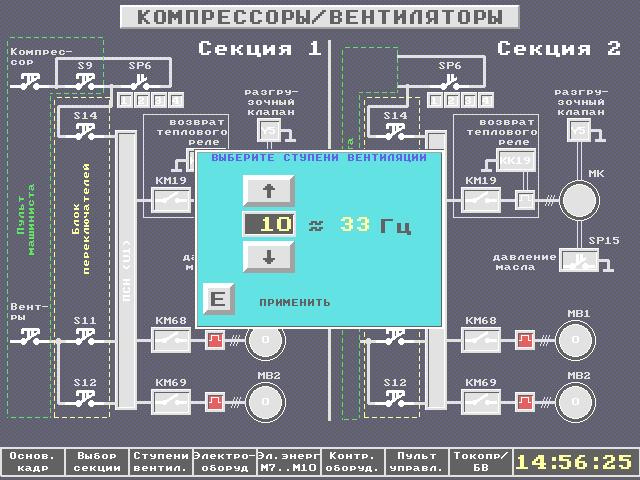

Рисунок 3.11 – Задание частоты вращения вентилятора
Кадр «Электроэнергия»
Используя клавишу «5 – Эл.энерг./М11..М22» в разделе «Электрооборудование» осуществляется переход в кадр «Электроэнергия» (рисунок 3.12). При этом на экран выводится следующая информация:
расход электроэнергии:
на тягу;
на рекуперацию;
информация о вентиляторах М11-М22:
информация о состоянии вентиляторов М11-М22;
ток двигателей вентиляторов М11-М22;
ток собственных нужд.

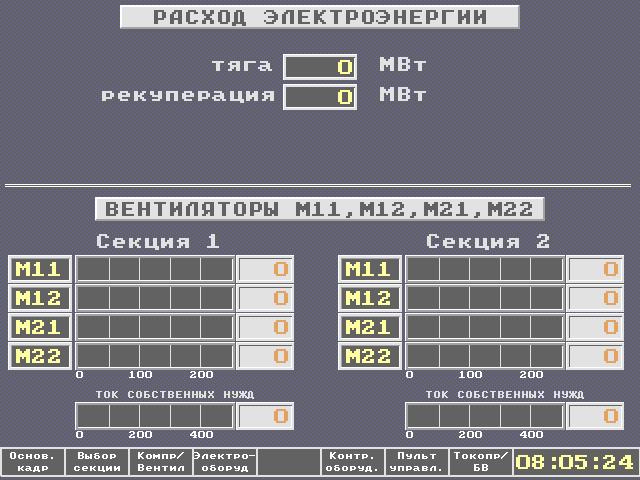

Рисунок 3.12 – Кадр «Электрооборудование – Электроэнергия»
Кадр «Пульт управления»
Нажатием клавиши «7 – Пульт управл.» в разделе «Электрооборудование» осуществляется переход в кадр «Пульт управления» (рисунок 3.13). При этом на экран выводится информация о состоянии:
панель S20;
контроллер машиниста;
кнопки;
педаль.
С помощью клавиши «7 – Тумблеры» в кадре «Пульт управления» осуществляется переход в кадр «Тумблеры» (рисунок 3.14). При этом на экран выводится информация о состоянии тумблеров.
Рисунок 3.13 – Кадр «Электрооборудование – Пульт управления»

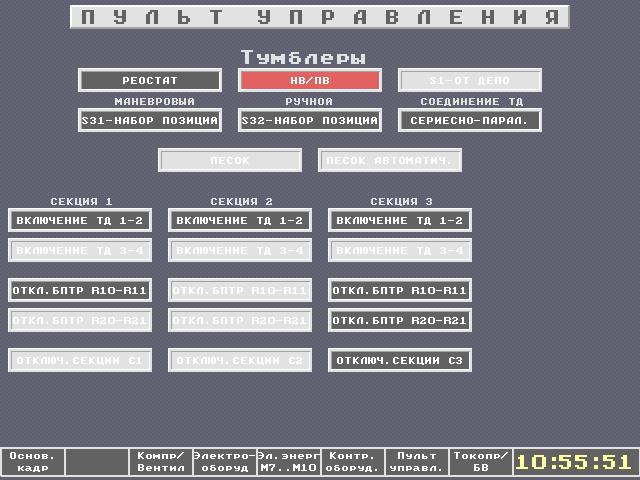

Рисунок 3.14 – Кадр «Электрооборудование – Тумблеры»
