Кадр «Диагностика КрМ 130 (уктол)»

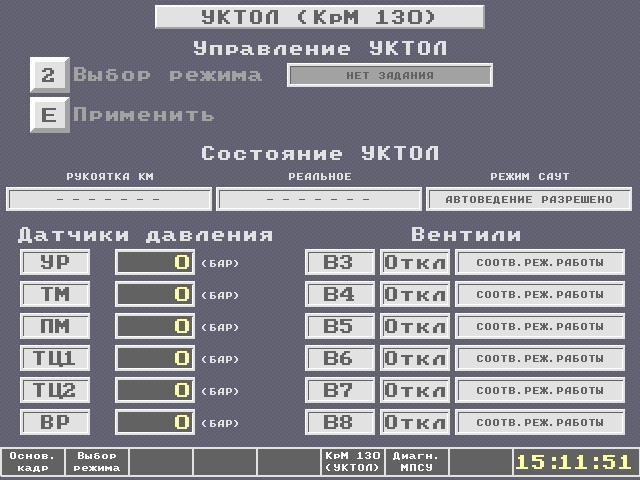

В разделе «Диагностика» нажатием клавиши «6 – КрМ 130 (УКТОЛ)» осуществляется диагностика крана машиниста (КрМ). При этом на экране отображается кадр, содержащий информацию о состоянии КрМ, датчиков давления, вентилей (рисунок 3.24).
Рисунок 3.24 – Кадр «Диагностика – КрМ 130 (УКТОЛ)»
Для проверки работоспособности крана машиниста предусмотрена возможность задания режима работы КрМ нажатием клавиши «2 – Выбор режима».

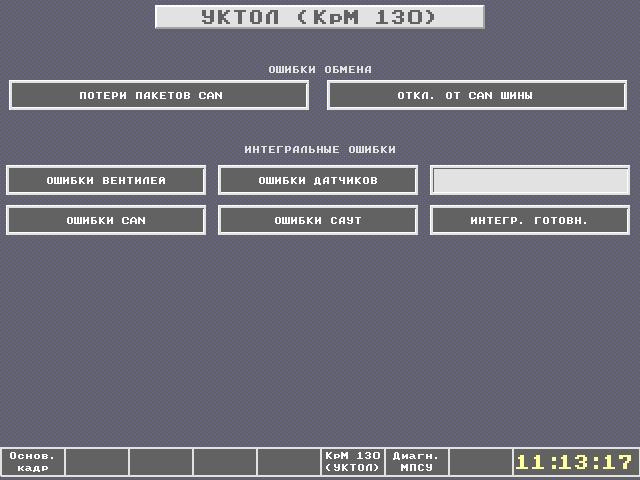

Продолжение диагностики КрМ осуществляется повторным нажатием клавиши «6 – КрМ 130 (УКТОЛ)», при этом на экране отображается кадр продолжения диагностики КрМ 130 (УКТОЛ), содержащий информацию об ошибках обмена по RS485, CAN, обобщенных ошибках (рисунок 3.25).
Рисунок 3.25 – Продолжение «Диагностики КрМ»
Кадр «Архив сообщений»

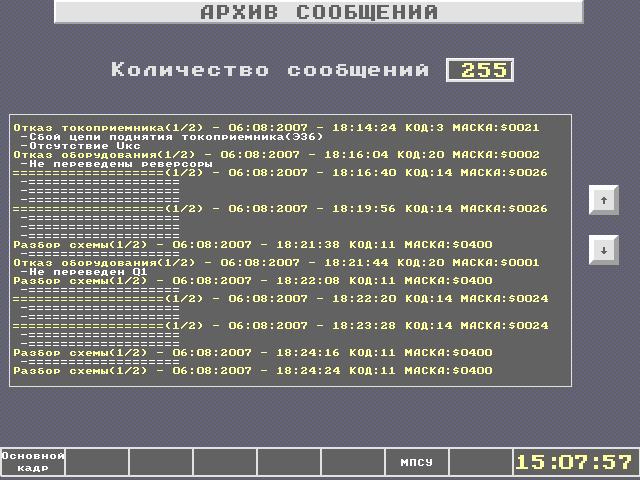

В разделе «Диагностика» существует возможность просмотра аварийных сообщений, возникающих во время работы, нажатием клавиши «8 – Архив сообщений». При этом на экране отобразится кадр, содержащий информацию о количестве аварийных сообщений и сами сообщения (рисунок 3.26). Клавиши «↑» и «↓» используются для перемещения по списку сообщений.
Возврат в основной кадр осуществляется клавише «1 – Основной кадр», в кадр «Диагностика» – клавишей «7 – МПСУ».
Рисунок 3.26 – Кадр «Диагностика – Архив сообщений»
3.8Дополнительные функции

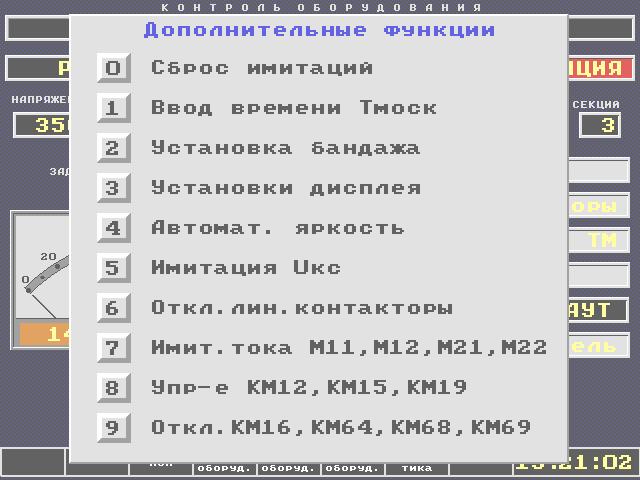

В основном кадре нажатием клавиши «F» вызывается окно с дополнительными функциями (рисунок 3.27):
ввод времени/даты;
установка бандажа;
установки дисплея;
автоматическая яркость;
имитация Uкс;
имитация включения линейных контакторов;
имитация токов М11, М12, М21, М22;
имитация управления КМ12, КМ15, КМ19;
имитация управления КМ16, КМ64, КМ68, КМ69.
Рисунок 3.27 – Дополнительные функции
Ввод времени и даты

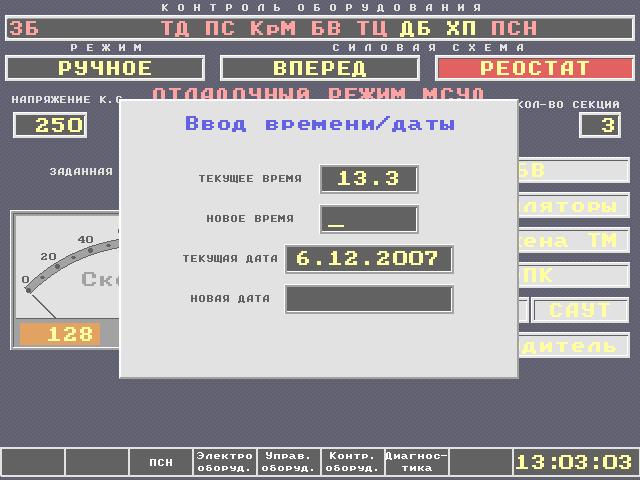

Предусмотрена возможность изменения системного времени. Для этого в окне «Дополнительные функции» необходимо нажать клавишу «1 – Ввод времени Тмоск», в появившемся окне (рисунок 3.28) ввести новое время и новую дату.
Рисунок 3.28 – Ввод времени и даты
Установка бандажа
Предусмотрена возможность изменения диаметра бандажа. Для этого в окне «Дополнительные функции» необходимо нажать клавишу «2 – Установка бандажа», в появившемся окне (рисунок 3.29) ввести новое значение диаметра бандажа.
Рисунок 3.29 – Установка бандажа
Установки дисплея

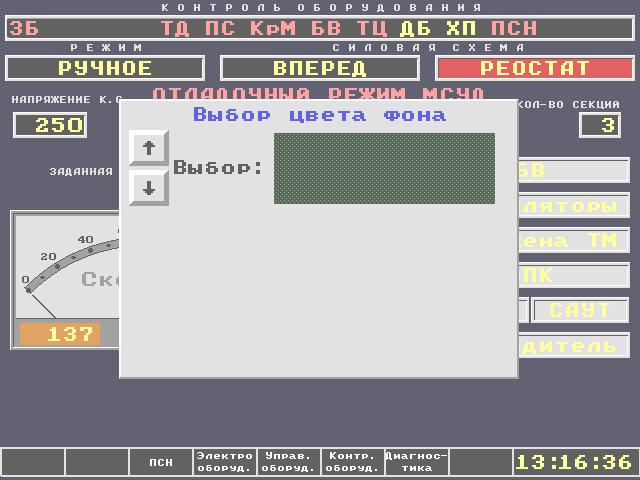

Предусмотрена возможность настройки экрана дисплея: цвет фона. Для этого в окне «Дополнительные функции» необходимо нажать клавишу «3 – Установки дисплея» (рисунок 3.30). Используя клавиши «↑» и «↓» осуществляется выбор цвета фона. На рисунке 3.31 представлен основной кадр с измененным фоном.
Рисунок 3.30 – Установки дисплея

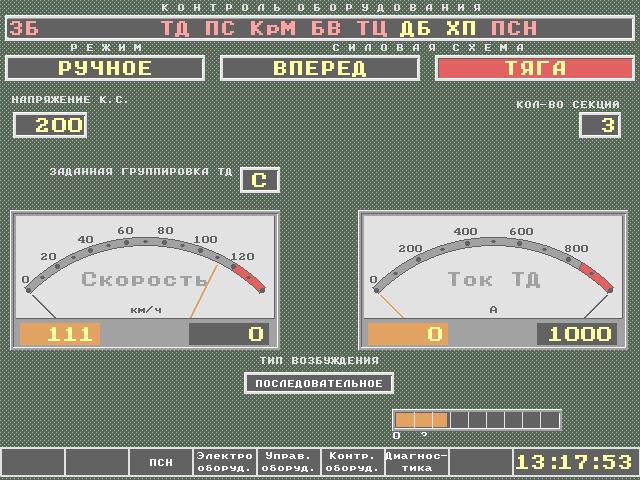

Рисунок 3.31 – Основной кадр (фон зеленый)
Автоматическая яркость
В случае если яркость дисплея была изменена вручную, имеется возможность вернуть интенсивность яркости в исходное положение в зависимости от освещенности кабины. Для этого в окне «Дополнительные функции» следует нажать клавишу «4 – Автоматическая яркость».
Режимы имитации
Существует возможность имитации режимов управления для проверки работоспособности цепей управления. Для этого в дополнительных функциях используются следующие клавиши:
«5 – Имитация Uкс» - имитация напряжения от 2200 до 4000 В на токоприемнике;
«6 – Имитация вкл. лин. контакторов» – имитация включения линейных контакторов;
«7 – Имитация тока М11, М12, М21, М22» – имитация наличия тока в цепи вентиляторов БПТР М11, М12, М21, М22;
«8 – Упр-е КМ12, КМ15, КМ19» – имитация включения контакторов КМ12, КМ15, КМ19;
«9 – Упр-е КМ16, КМ64, КМ68, КМ69» – имитация включения контакторов КМ16, КМ64 и пускателей КМ68, КМ69.
Сброс режима имитации осуществляется нажатием соответствующей клавиши или клавиши «0 – Сброс имитаций» (рисунок 3.32).
Рисунок 3.32 – Сброс имитаций
