0842 / Колесо забчатое чертеж
.pdf
Перв. примен.
Справ. №
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
Ra 1,5
Ra 2,5
Ç55 Ç50 Ç43,75 Ç40 |
0,025 |
|
|
|
Ra 1,25 |
|
20 |
0,02 А |
39 |
Ra 12,5 (
)
1•45Å |
Ra 2,5 |
2 фаски |
|
0,012 А |
8JS9 |
0,012 |
|
1,6•45Å |
|
4 фаски |
R0,3 max |
|
|
Ç26H7 |
29,3 |
А
Модуль |
m |
2,5 |
|
Число зубьев |
z |
20 |
|
|
|
|
|
Угол наклона |
b |
0 |
|
|
|
|
|
Направление линии зуба |
- |
- |
|
Нормальный исходный |
- |
ГОСТ 13755-81 |
|
контур |
|||
|
|
||
Коэффициент |
x |
0,0 |
|
смещения |
|||
|
|
||
Степень точности |
- |
7-6-6-c |
|
|
|
|
|
- |
- |
- |
|
|
|
|
|
Делительный диаметр |
d |
50 |
|
|
|
|
|
Обозначение чертежа |
|
|
|
сопряжённого колеса |
|
|
1. 57...62 HRc
2. |
Уклоны формовочные 7Å |
||||||
|
|
|
|
|
|
3. Радиусы скруглений 6 мм max |
|
4. |
Неуказанные предельные отклонения размеров: |
||||||
|
|
|
|
|
|
|
отверстий +t2, валов -t2, остальных ít2/2 |
|
|
|
|
0,02 |
А |
|
|
|
|
|
|
|
по ГОСТ 25670-83 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Колесо |
Лит. |
Масса |
Масштаб |
|||
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
У |
|
|
|
|
2:1 |
|
|
|
|
|
|
|||||||
Разраб. |
|
|
|
зубчатое |
|
|
|
|
|||
Пров. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
Т.контр. |
|
|
|
|
Лист |
1 |
Листов |
1 |
|||
|
|
|
|
|
Сталь 45 ГОСТ 1050-2005 |
|
|
|
|
|
|
Н.контр. |
|
|
|
|
|
|
|
|
|
||
Утв. |
|
|
|
|
|
|
|
|
|
|
|
Копировал |
Формат A3 |
Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата
Дано: m=2,5 мм z=20 d=26 мм
d=26 мм - внутренний диаметр колеса z = 20 - число зубьев колеса
m = 2,5 мм - параметр зубчатой передачи
b = 0 - т.к. в задании не сказано про угол зубьев наклона значит равен нулю.
делительный диаметр колеса d1 = m*z=2.5*20=50мм
диаметр окружности выступов da1 = d1 +2*m=50+5=55мм
диаметр окружности впадин df1 =d1 -2.5*m=50-2.5*2.5=43.75мм
длина ступицы l1 =(1.5...2.0)*d=1.5*26=39 мм.
определим ширину зубчатого колеса (ширина венца)
b1 =(2.5...4)*m=4*2.5=10 мм для стальных колес - длина ступицы чуть более или равна ширине колеса тк длину определили то примем ширину венца чуть более - 20 мм
длина ступицы l1 =(1.5...2.0)*d=1.5*26=39 мм.
диаметр ступицы dст1 =(1.5...2.0)*d=1,5*26=39 мм окруляем до 40 мм.
т.к. условие d1 ≤3*d=3*26=78мм что больше чем делительный диаметр 50 мм то колесо выполняем сплошным без обода тоесть толщина обода равна толщине ширине венца.
по справочным таблицам подбираем шпонку по даметру внутреннему ступицы и ее длине
Шпоночный паз внутренний 8x7x39 ГОСТ 23360-78

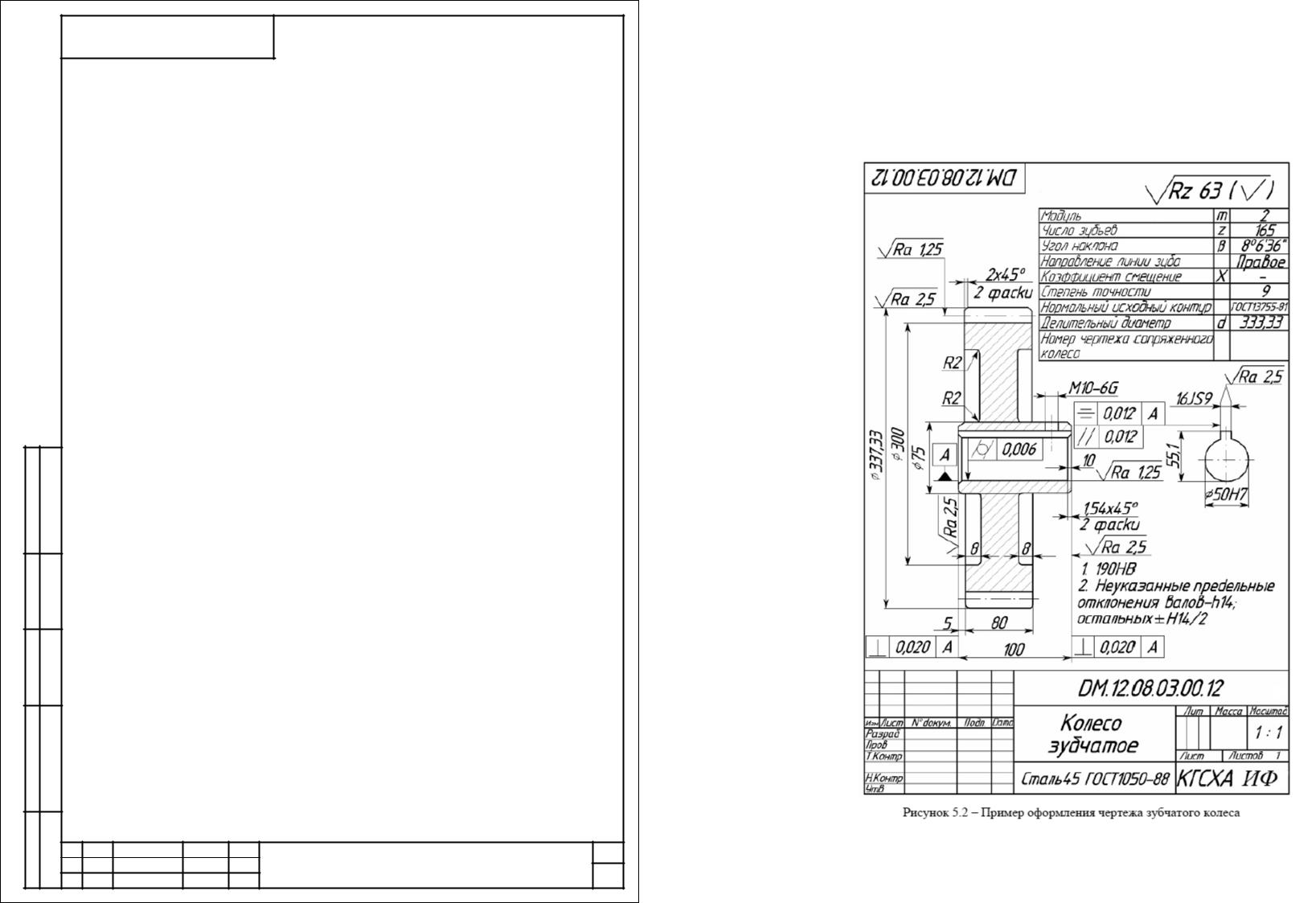

далее все копируем с примера шероховатости и допуски (их высщитывают при проектировании)
