1 Задание на ргр
1.1 Спроектировать колесо зубчатое цилиндрическое при следующих данных: модуль нормальный mn, число зубьев z; угол наклона зубьев β; диаметр посадочного отверстия d.
1.2 Оформление чертежа колеса зубчатого цилиндрического
1.2.1 Цель занятий – отработка навыков у студентов оформления чертежа колеса зубчатого цилиндрического.
1.2.2 Расчетные зависимости
Во время занятий студент получает индивидуальное задание со следующими данными: модуль нормальный m, число зубьев z, угол наклона зуба
β, диаметр посадочного отверстия колеса d.
По этим данным следует определять геометрические параметры колеса зубчатого цилиндрического:
диаметр делительной окружности колеса
;
(29)
диаметр окружности выступов
;
(30)
ширину зубчатого венца
;
(31)
длину ступицы
,
(32)
где d – диаметр посадочного отверстия колеса;
диаметр ступицы
(33)
если диаметр делительной окружности колеса
,
(34)
то колесо выполняют сплошным, без обода;
толщину диска и обода
.
(35)
1.2.3 Порядок проведения занятия:
Начертить таблицу 9, внести в нее исходные данные и расчетные параметры колеса зубчатого цилиндрического (29) – (35);
подготовить формат чертежа А4, начертить основную надпись и таблицу для внесения параметров колеса (рис.22);
установить количество проекций и изобразить их на формате;
выбрать и указать на чертеже базовую поверхность для контроля и измерения размеров детали;
проставить размеры всех элементов детали, равномерно располагая их во все стороны детали;
обозначить шероховатость поверхностей;
проставить предельные отклонения размеров;

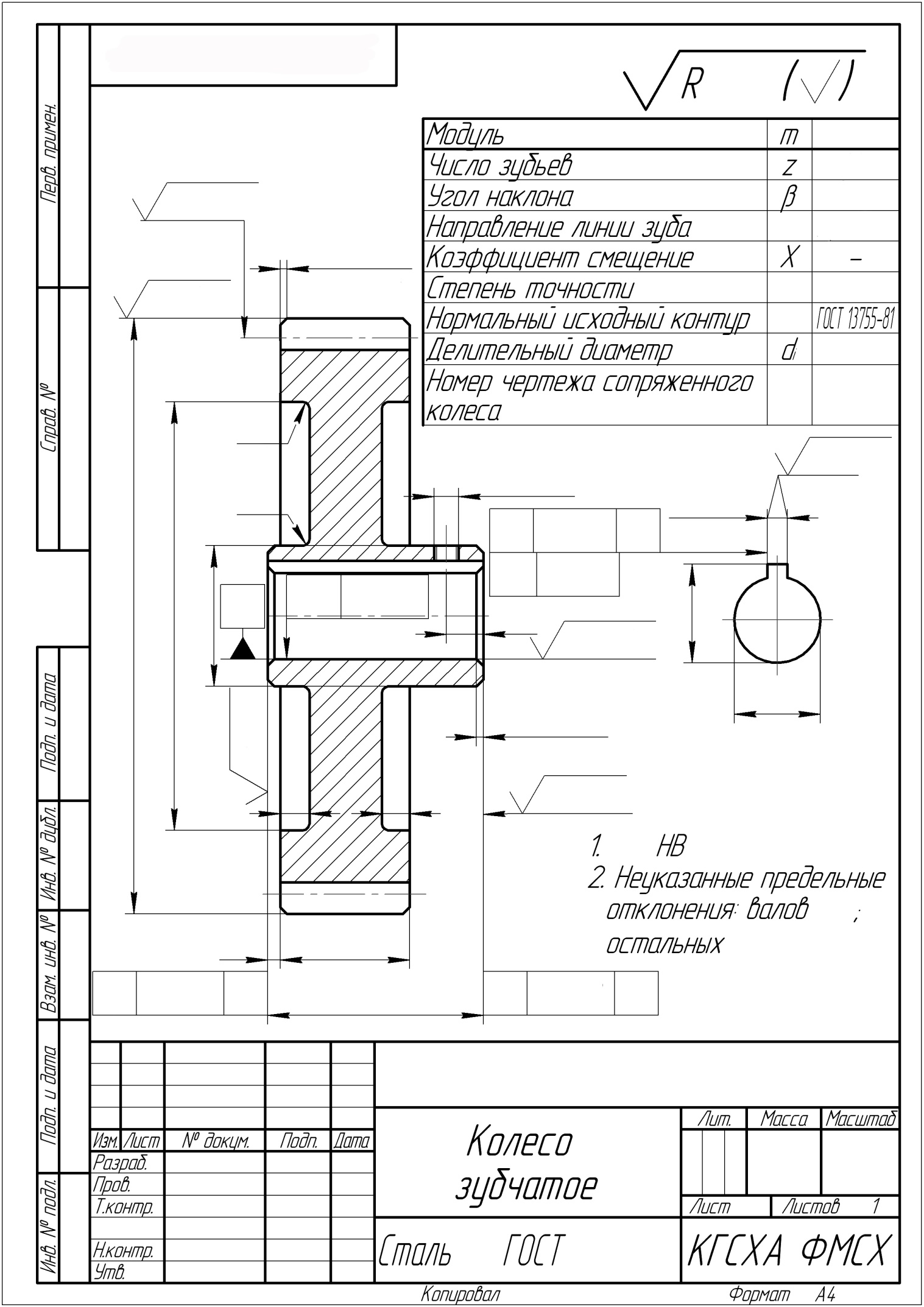

Рисунок 22 – Фрагмент чертежа колеса зубчатого
Таблица 9 – Параметры цилиндрического зубчатого колеса
Модуль, m, мм |
Число зубьев, z |
Угол наклона, β, град |
Диаметр отверстия, d, мм |
Диаметр делит. Окружности, d1 , мм |
Диаметр окружн. выступов, da, мм |
Длина и диаметр ступицы, ℓ=d2=(1,5–2,0)d, мм |
Толщина обода, h, мм |
Толщина диска, S, мм |
|
|
|
|
|
|
|
|
|
указать предельные отклонения формы и расположения поверхностей;
нанести неуказанные предельные отклонения размеров текстом;
заполнить таблицу параметров зубчатого колеса;
заполнить основную надпись и подготовить чертеж к защите.
