Деталь ___Ступица___
наименование
Обозначение ________________
номер детали
Заготовка литье под давлением Материал Сталь 35 ГОСТ 1050-88
форма и номер нормативного документа марка и номер нормативного документа вид , уровень твердости, качественные показатели
Маршрутно – операционная карта механической обработки
№ |
Наименование операции и содержание перехода |
Рабочий эскиз |
Оборудование |
Приспособление |
Режущий инструмент |
Вспомогательный инструмент |
Мерительный инструмент |
Режимы резания |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |

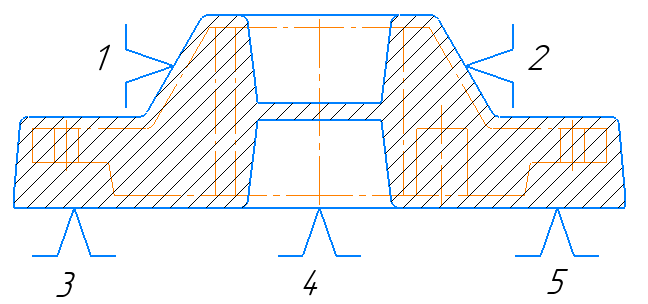

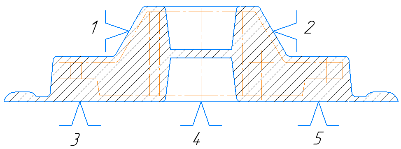

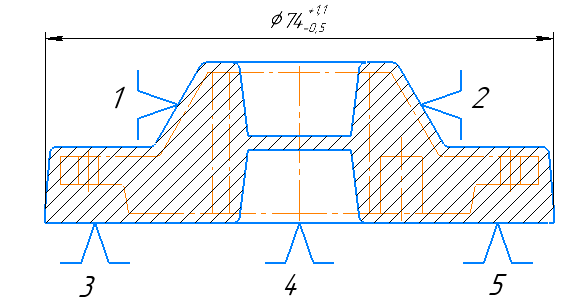

Заготовительная |
|
|
|
|
|
|
|
1 |
Установить заготовку |
|
Молот штамповочный мод. |
Штамп обрубной специальный |
|
|
|
|
2 |
Обрубить
облой |
|
|
|
|
|
Штанген-циркуль ШЦ–II–350 ГОСТ 166-73 |
n = 30 дв.ход/мин |
3 |
Снять заготовку |
|
|
|
|
|
|
|
2 |
Заготовительная |
|
|
|
|
|
|
|
1 |

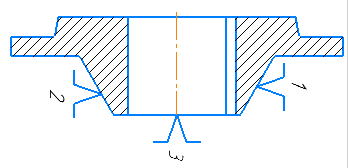

Установить заготовку |
|
Молот штамповочный мод. |
Штамп обрубной специальный |
|
|
|
|
2 |

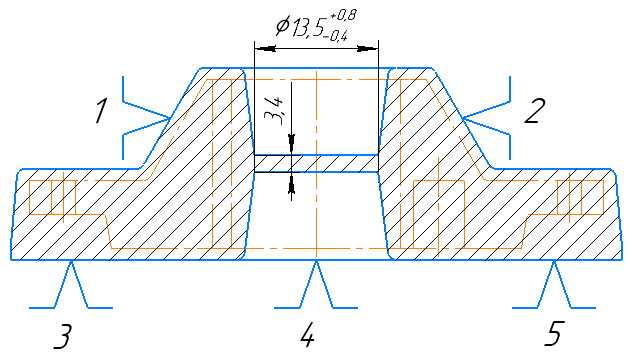

Вырубить перемычку отверстия 13,5 мм при толщине 3.4±1 мм
|
|
|
|
|
|
|
|
3 |
Снять заготовку |
|
|
|
|
|
|
|
3 |
Токарная |
|
|
|
|
|
|
|
1 |

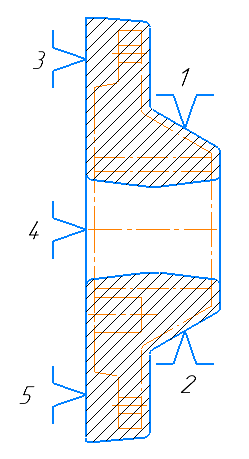

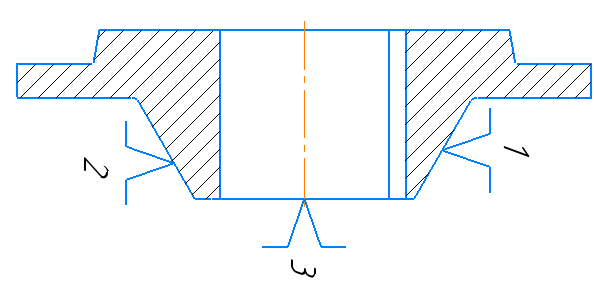

Установить и закрепить заготовку |
|
Токарно-винторез-ный станок 16К20 |
3-х кулач-ковый самоцен-трирую-щий пат-рон СТ 250 |
|
|
|
|
мм
2 |
Подрезать торец начерно на глубину 2 h14 Ra12,5 |
|
|
|
Резец подрез-ной ВК8 |
|
Штанген-циркуль ШЦ–II–125 ГОСТ 166-73 |
t=3 |
||||||
3 |

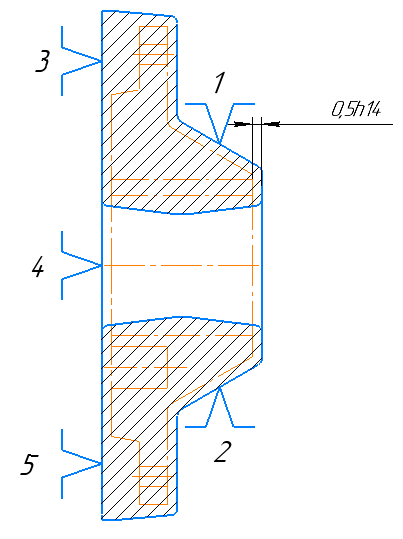

Подрезать торец начисто на глубину 0,5h14 Ra10 |
|
|
|
|
м/мин; об/мин; S=0.1 мм/об t=0.5 |
||||||||
4 |
Расточить отв. Ø20 начерно Ra12,5 на длине 22 h14 |
|
|
|
Резец расточ-ной упорный ВК8 |
|
|
|
||||||
|
|
|
|
|
|
|
|
|||||||
6 |

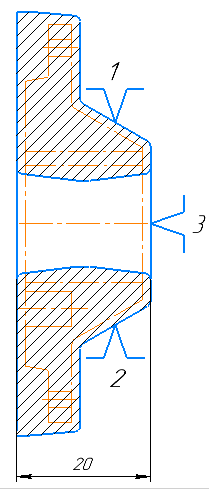

Подрезать торец в размер 20h14 Ra10 |
|
|
|
Резец подрез-ной ВК8 |
|
|
об/мин;
|
||||||
7 |

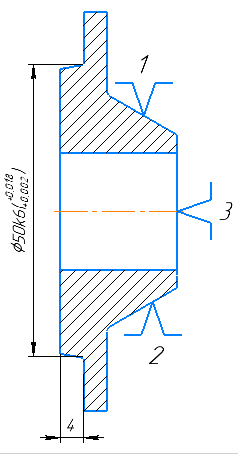

Расточить начерно отв. Ø50k6 на проход 4 мм Ra10 |
|
|
|
Резец расточ-ной упор-ный ВК8 |
|
|
об/мин; - ручная
|
||||||
8 |
Расточить начисто отв. Ø68H14 на проход 4мм Ra10 |
|
|
|
Резец расточ-ной упор-ный ВК8 |
|
|
об/мин; мм/об мм |
||||||
9 |
Раскрепить и снять заготовку |
|
|
|
|
|
|
|
||||||
10 |
Установить и закрепить заготовку |
|
Долбёжный станок Модель 7А420 |
|
|
|
|
|
||||||
11 |
Шпоночный паз 6x2x20. |
|
|
|
ГОСТ 10046-72 Резец долбежный |
|
|
|
||||||
5 |
Слесарная |
|
|
|
|
|
|
|
|
|||||
1 |

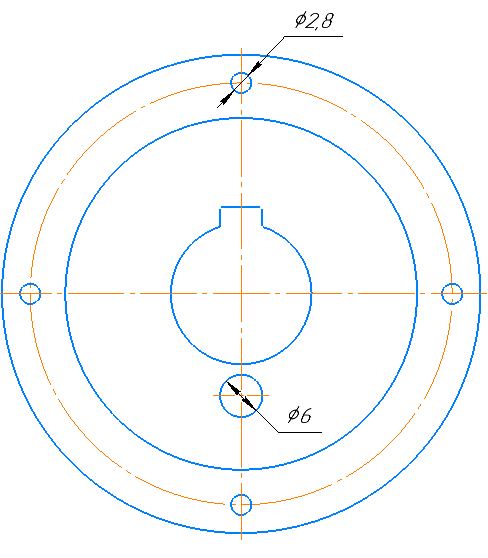

Разметить центры отв. согласно эскиза |
|
Верстак слесарный |
Плита разметоч-ная 300×300 мм |
Молоток; чертилка; керн
|
|
Линейка масштабная 0…500 мм метал-лическая; Штанген-циркуль ШЦ–II–250 ГОСТ 166-73 Угломер |
|
|
|||||
6 |
Сверлильная |
|
|
|
|
|
|
|
|
|||||
1 |
Установить и закрепить заготовку |
|
|
|
|
|
|
|
|
|||||
2 |
Сверлить 4 отв. Ø2,8 H14 Ra10 по разметке и Ø6 |
|
Вертикаль-но-свер-лильный станок 2А125 |
Тиски сверлильные |
|
Патрон сверлильный |
Штанген-циркуль ШЦ–II–125 ГОСТ 166-73 |
- ручная t=4.2 мм |
|
|||||
9 |
Контрольная |
|
|
|
|
|
|
|
|
|||||
1 |
Контролировать деталь согласно чертежа |
|
|
|
|
|
|
|
|
|||||
м/мин;
об/мин;
мм/об
м/мин;
об/мин;
мм/об
мм
м/мин;
- ручная
мм
м/мин;
мм
м/мин;
м/мин;
об/мин;
